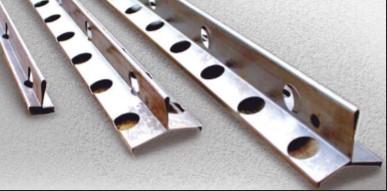

Т-профиль для бетонных полов
T-профиль предназначен для использования в качестве направляющих при установке верхнего уровня плоскости пола и кровли, а также планирования температурных швов, особенно при разуклонах пола и границ бетонных полов. Может выступать в качестве направляющей для всех видов виброреек.
Преимущества
- Строгое соблюдение заданных поперечных и продольных уклонов при любой длине и площади поверхности.
- Высокая прямолинейность.
- Высокое качество деформационных и изолирующих швов.
- Усиление соединения соседних плит методом пропускания штыревой арматуры.
- Минимизация трещинообразования.
Технология установки направляющих

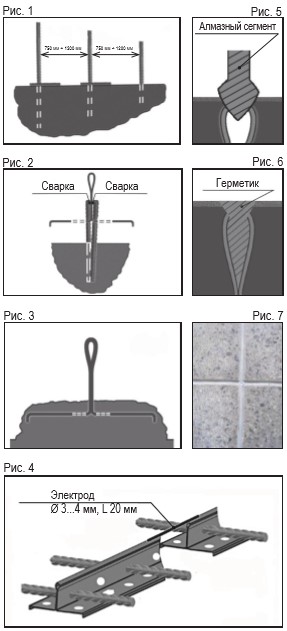

- Забить в уплотнённый грунт арматурные штыри диаметром 8 мм с ограничителями высоты (или без них) с шагом от 750 до 1200 мм, высотой минус 20 мм от предполагаемого уровня пола и точностью ± 10 мм. Глубина вхождения штыря в грунт зависит от плотности основания и колеблется в пределах от 500 мм (уплотнённый грунт) до 50 мм (бетон). В бетонные основания штыри вбиваются без ограничителя высоты (рис. 1).
- Отогнуть поочерёдно в разные стороны арматурные штыри и надеть на них Т-профиль.
- Установить уровень Т-профиля по нивелиру. Произвести прихват-ку электросваркой к арматурным штырям (рис. 2). Возможна уста-новка Т-профиля на бетонные холмики (рис. 3).
- Соединить Т-профили между собой с помощью отрезка электрода диаметром 3 или 4 мм, вставляя его в головки краёв профилей, добиваясь тем самым единого уровня плоскости без ступеней и жёсткости конструкции всех направляющих (рис. 4).
- Осуществить заливку бетоном основания пола.
- Разрезать температурные швы можно уже на следующий день после заливки пола с помощью простой «болгарки» или штробореза. Для этого необходимо использовать специальный алмазный диск с клиновидной формой сегмента (рис. 5). Это позволит создать устойчивую к механическим воздействиям полость для последующего заполнения полиуретановым герметиком Soudaflex FC40 (рис. 6). В результате получают аккуратные герметичные швы (рис.7).
T-профиль предназначен для использования в качестве направляющих при установке верхнего уровня плоскости пола и кровли, а также планирования температурных швов, особенно при разуклонах пола и границ бетонных полов. Может выступать в качестве направляющей для всех видов виброреек.
| Характеристика / Модель | Т-профиль | ||
|---|---|---|---|
| Длина профиля, мм | 3000 | ||
| Высота профиля, мм | 30 | 45 | 60 |
| Ширина профиля, мм | 36 | 64 | 64 |
| Толщина металла, мм | 0,50...0,55 | 0,65...0,70 | 0,75...0,80 |
| Вес профиля, кг | 0,94 | 2,27 | 2,83 |
| Защита ИС | Да | Да | Да |
