Синус-профиль для бетонных полов

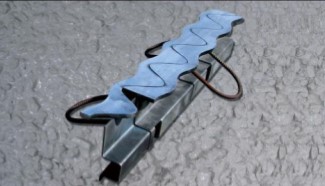

Синус-профиль – это несъёмная опалубка бетонного пола с компенсационным швом. Относится к профессиональным опалубкам премиум-класса. Применяется для полов, подвергающихся значительным эксплуатационным нагрузкам, как с нарезными швами, так и бесшовных, армированных сеткой, каркасом или стальной фиброй. Сочетает в себе все преимущества омега-профиля и демонстрирует надёжную работу в местах интенсивного движения транспортных средств, обеспечивая плавный, бесшумный и мягкий переезд через шов. Самый прочный из представленных в данном каталоге профилей.
Синус-профиль предназначен для:
- - планирования температурно-компенсационного шва;
- - предотвращения перемещения плит относительно друг друга в вертикальной плоскости;
- - установки верхнего уровня плоскости пола;
- - ограничения площадки бетонирования;
- - стыковки отсекаемого края нового бетонного/асфальтного полотна со старым.
Область применения
Промышленное и гражданское строительство
Любые объекты, где необходима укладка промышленных полов с повышенными требованиями к износостойкости: гипермаркеты, торговые центры, складские комплексы и т.п. Особенно эффективны в местах интенсивного движения транспорта, а также в холодильных камерах (при резких сменах температурного режима)
Дорожное строительство
Объекты с дорожными бетонными/асфальтными покрытиями, выдерживающими повышенные нагрузки: мосты, эстакады, развязки, переезды, заезды, взлётно-посадочные полосы.
Преимущества
- Может воспринимать высокую нагрузку даже при раскрытии шва на 10…40 мм (в зависимости от размеров профиля), при этом переезд через шов транспортных средств остается плавным и бесшумным.
- Простота установки и сборки.
- Высокая прямолинейность профиля.
- Возможность использования в качестве направляющих при укладке бетона при помощи виброреек.

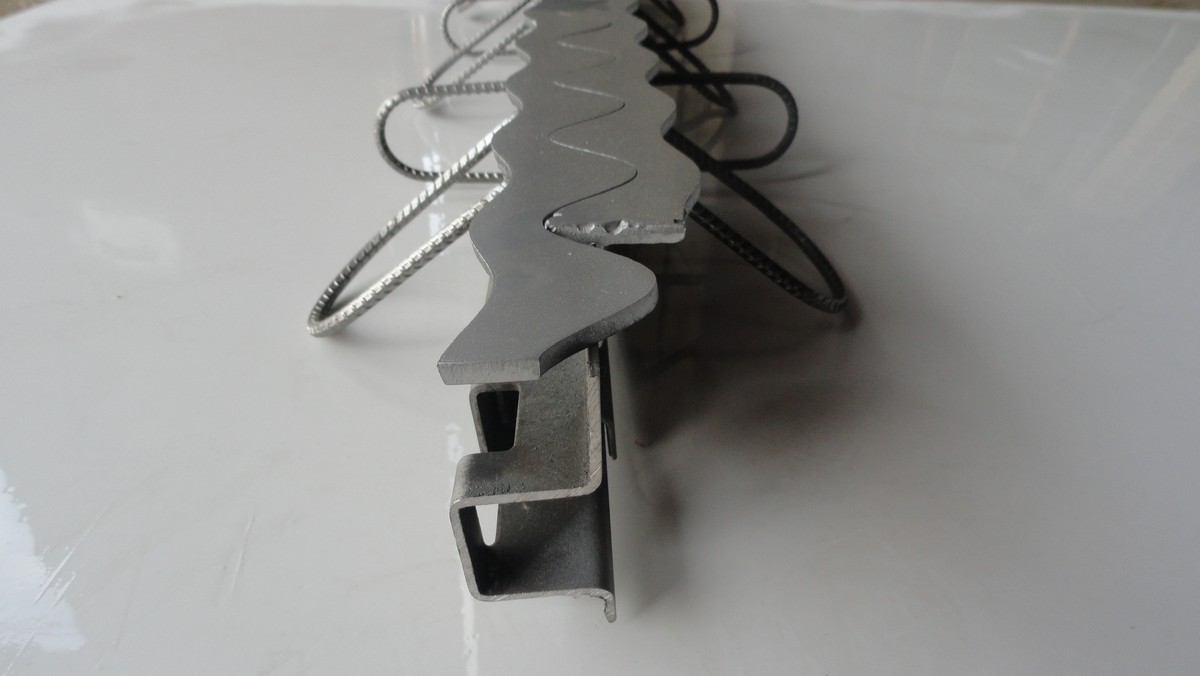

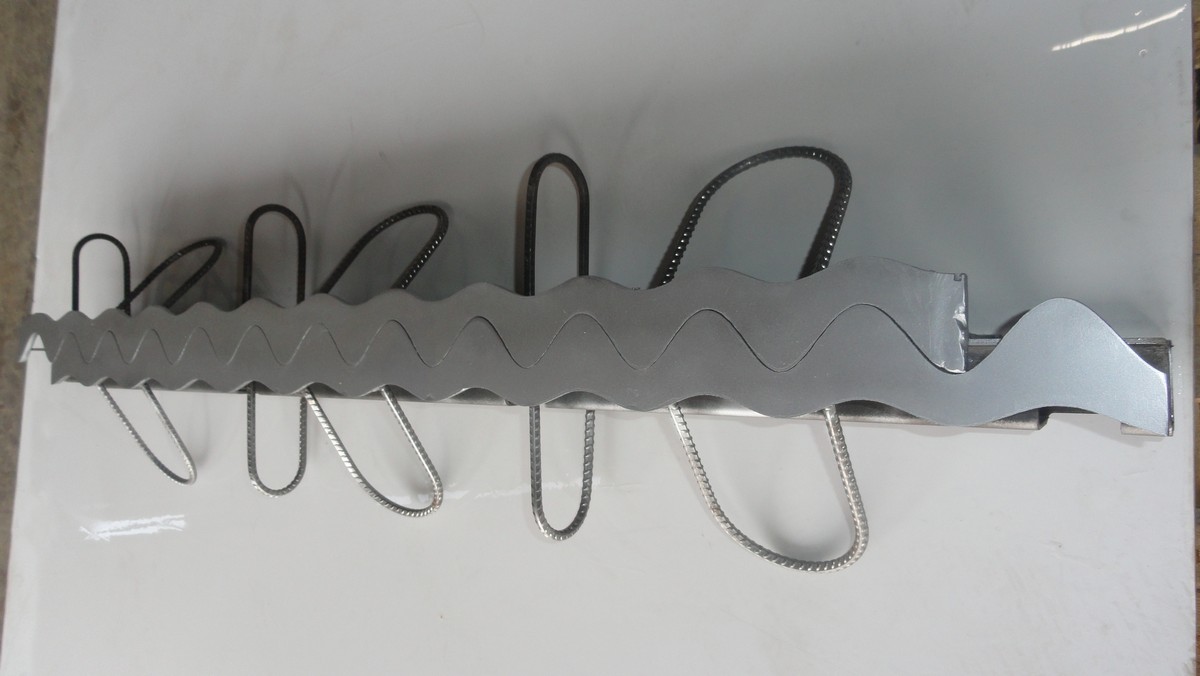

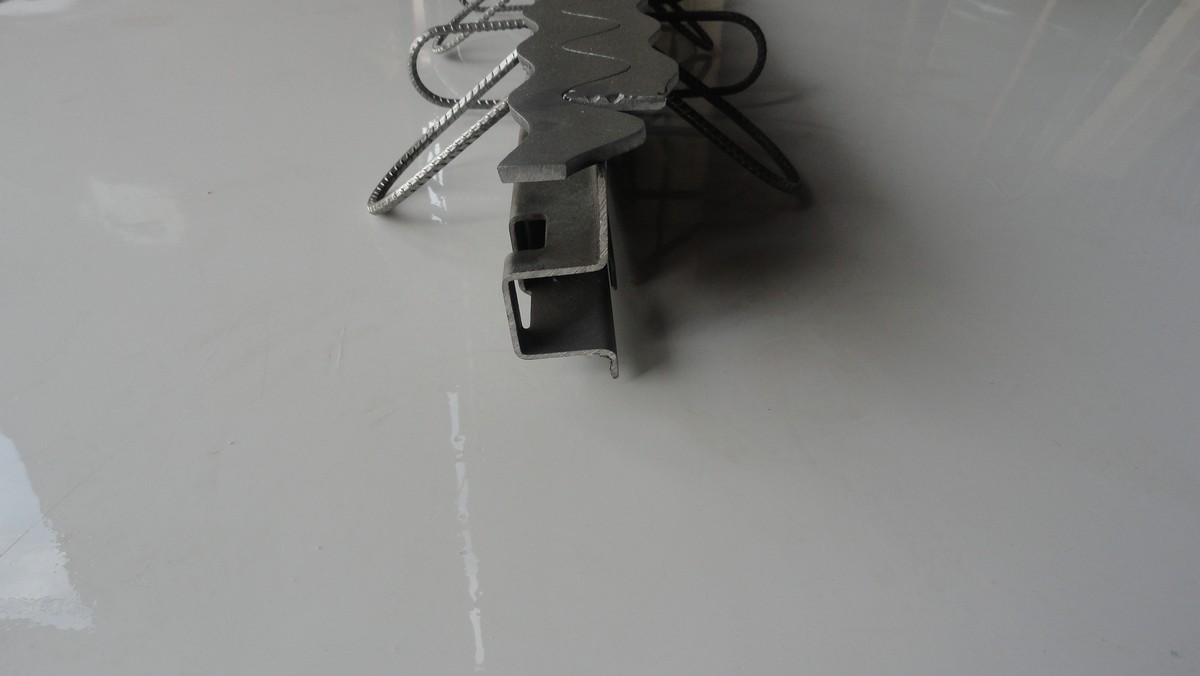

Описание
Синусоидальные пластины 1 (2 шт.) выполнены из толстолистовой стали*, защищают кромку шва, обеспечивают плавное (безударное) преодоление шва транспортными средствами даже при раскрытии шва.
Разделительные полосы 2 (омега-направляющие – внутренняя и наружная) изготовлены из высококачественной стали с временным сопротивлением σв не менее 350 МПа. Предотвращают перемещение бетонных плит в вертикальной плоскости.
Скобы 3 изготовлены из арматуры диаметром 8 мм, надежно фиксируют профиль в бетоне, обеспечивают раскрытие шва при усадке.
Элементы крепления 4 обеспечивают расположение двух частей профиля на одном уровне в процессе установки и заливки бетона, а также раскрытие шва во время усадки.
*Под заказ возможно из нержавеющей стали.
Технические характеристики
| Характеристика / Модель | Синус-профиль | ||
|---|---|---|---|
| Длина профиля, мм | 3000 | ||
| Высота профиля, мм | 90 | 130 | 180 |
| Ширина профиля, мм | 237 | 341 | 421 |
| Толщина металла**, мм | 6 | 6 | 8 |
| Перехлёст , мм | 60 | 120 | 200 |
| Максимальное раскрытие шва, мм | 10 | 25 | 40 |
| Высота синусоиды, мм | 30 | 60 | 100 |
| Вес профиля, кг | 31.00 | 44.50 | 71.00 |
| Защита ИС | Да | Да | Да |
**Синусоидальной пластины
