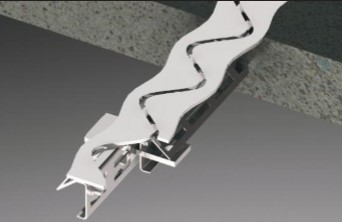

Синус-бета-профиль для бетонных полов
Синус-бета-профиль является несъёмной профессиональной опалубкой премиум-класса. Применяется при укладке бетонных оснований, которые подвергаются значительным эксплуатационным нагрузкам, как с нарезными швами, так и бесшовных; в случае армирования бетона сеткой, каркасом или стальной фиброй. Объединяет преимущества бета- и синус-профиля, гарантирует надежную работу в местах интенсивного движения. Обеспечивает плавный, бесшумный и мягкий переезд через шов.
Синус-бета-профиль предназначен для:
- - установки верхнего уровня плоскости пола;
- - планирования температурно-компенсационного шва;
- - стыковки отсекаемого края бетонного пола с вновь заливаемым бетоном;
- - ограничения площадки бетонирования;
- - защиты кромок пола от скалывания (разрушения).
Преимущества
- Воспринимает высокую нагрузку даже при раскрытии шва до 20 мм (в зависимости от размеров профиля), при этом переезд через шов транспортных средств остается плавным и бесшумным.
- Простота установки и сборки.
- Высокая прямолинейность.
- Возможность использования в качестве направляющих при укладке бетона при помощи виброреек.
Область применения
Промышленное и гражданское строительство
Любые объекты, где необходима укладка промышленных полов с повышенными требованиями к износостойкости: гипермаркеты, торговые центры, складские комплексы и т.п. Особенно эффективны в местах интенсивного движения транспорта, а также в холодильных камерах (при резких сменах температурного режима).
Дорожное строительство
Объекты с дорожными бетонными покрытиями, выдерживающими повышенные нагрузки: мосты, эстакады, развязки, переезды, заезды, взлётно-посадочные полосы.
Описание
Синусоидальные пластины 1 (2 шт.) изготовлены из толстолистовой стали, защищают кромку шва, обеспечивают плавное (безударное) преодоление шва транспортными средствами даже при раскрытии шва.
Чехол шпонки 2 защищает шпонку 3 от бетонной массы соседней плиты и не препятствует изменению ширины шва.
Шпонка 3 выполнена из стали с временным сопротивлением σв не менее 380 МПа. Ограничивает вертикальное смещение плит, но не препятствует изменению ширины шва.
Крепёж 4 обеспечивает расположение двух пластин 1 на одном уровне в процессе транспортировки, установки и заливки бетона, не препятствует раскрытию шва во время усадки.
Разделительные пластины 5 закреплены в бетоне, способствуют раскрытию шва. Формируют раздел плит. Изготовлены из высококачественной стали с временным сопротивлением σв не менее 350 МПа. Обеспечивают жёсткость профиля.
| Характеристика / Модель | Синус-бета-профиль | ||||
|---|---|---|---|---|---|
| Длина профиля, мм | 3000 | ||||
| Высота профиля h, мм | 75 | 95 | 115 | 135 | 165 |
| Ширина профиля, мм | 145 | ||||
| Толщина синусоидальной пластины, мм | 6.0 | 8.0 | |||
| Толщина металла бета-основания, мм | 2.5 | ||||
| Перехлёст, мм | 150 | ||||
| Максимальное раскрытие шва, мм | 20 | ||||
| Размеры шпонки, мм | 125x50x10 | ||||
| Шаг шпонок (t), мм | 450 | 450 | 375 | 300 | 225 |
| Вес профиля, кг | 27.00 | 30.00 | 33.00 | 36.00 | 42.00 |
| Защита ИС | Да | Да | Да | Да | Да |
