Омега-профиль для бетонных полов
Омега-профиль представляет собой профессиональную несъёмную опалубку бетонного пола с компенсационным швом.
Омега-профиль предназначен для:
- - установки верхнего уровня плоскости пола;
- - стыковки отсекаемого края бетонного пола с вновь заливаемым бетоном;
- - предотвращения перемещения плит относительно друг друга в вертикальной плоскости;
- - планирования температурно-компенсационных швов;
- - защиты кромок пола от скалывания (разрушения).
Преимущества
- Возможность применения при заливке межэтажных перекрытий
- Высокая прямолинейность.
- Простота установки и сборки.
- Лёгкий вес.
- Возможность использования в качестве направляющих при укладке бетона при помощи виброреек.

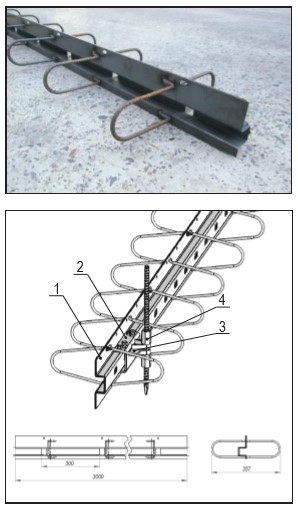

Описание
Омега-направляющие 1 (внутренняя и наружная).
Скоба 2 предназначена для сопряжения омега-профиля с опорным винтом 4 , с помощью которого омега-профиль выставляется в вертикальной плоскости в зависимости от технических требований, предъявляемых к данному полу.
Клин 3 предназначен для жёсткой фиксации в сопряжении «скоба – винт-опора» в сборе.
Винт-опора 4 регулирует уровень омега-профиля.
Вставка 5 предназначена для подвижного соединения двух соседних карт бетонного пола в горизонтальной плоскости.
Примечание. Наружная и внутренняя направляющие профиля устанавливаются со смещением, кратным шагу отверстий. Формируют стык, предназначенный для соединения двух соседних направляющих профиля.
Технические характеристики
| Характеристика / Модель | Омега-профиль | ||
|---|---|---|---|
| Длина профиля, мм | 3000 | ||
| Высота профиля, мм | 82 | 120 | 168 |
| Ширина профиля, мм | 237 | 341 | 421 |
| Толщина металла, мм | 2.5 | ||
| Вес профиля, кг | 18.00 | 24.90 | 30.00 |
| Защита ИС | Да | Да | Да |
| Элементы крепления омега-профиля | |
|---|---|
| Скоба (2) |  |
| Клин (3) |  |
| Винт-опора (4) |  |
| Вставка (5) |  |
