Эль-профиль для бетонных полов

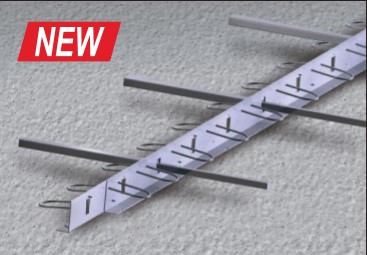

Эль-профиль – предназначен для устройства деформационных швов при незначительных нагрузках в зоне стыка бетонных плит. Конструкция включает в себя два металлических уголка, согнутых из листовой стали и скрепленных между собой со сдвигом 300 мм. Верхняя часть уголков имеет отгиб для повышения устойчивости кромки плиты к скалыванию.
Преимущества
- Защита кромки шва от скалывания при небольших нагрузках.
- Экономичность: незначительная металлоёмкость.
- Равномерность закрепления профиля за счёт приваренных арматурных скоб.
- Высокая прямолинейность профиля.
- Возможность использования в качестве направляющих для виброреек.
- Удобство монтажа. Не требуют снятия технологического крепежа после установки.
Описание

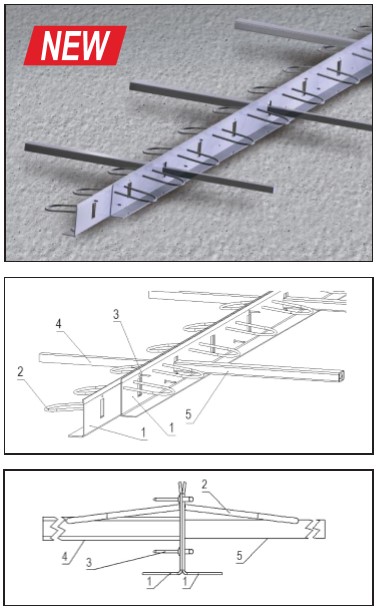

Уголки 1 (2 шт.) выполнены из листовой стали с временным сопротивлением σв не менее 350 МПа. Защищают кромку шва от разрушения колёсами транспортных средств и физически разделяют бетонные плиты.
Арматурные скобы 2 приварены к уголкам 1 и соединяют их с бетонными плитами.
Вытяжные заклёпки 3 скрепляют уголки 1 друг с другом.
Труба 4 защищает вставку 5 от контакта с бетонным основанием. После затвердевания обеспечивает возможность скольжения вставки 5 внутри трубы 4.
Вставка 5 удерживает соседние плиты от вертикального смещения относительно друг друга. Выполнена из стального квадрата 20 с временным сопротивлением σв не менее 400 МПа. Удлинённые вставки 5 позволяют эффективно передавать вертикальные нагрузки между плитами, не блокируя горизонтальные перемещения, что препятствует неконтролируемому растрескиванию.
Область применения
Промышленное и гражданское строительство
Помещения с бетонными полами: торговые центры, склады, производственные площадки, мастерские и т.п. Эффективны в условиях использования в этих помещениях погрузочноразгрузочной техники на пневматических колёсах. Применимы в пешеходных зонах.
| Характеристика / Модель | Эль-профиль |
|---|---|
| Длина профиля, мм | 3000 |
| Высота профиля, мм | 75-160 |
| Ширина профиля со вставкой/без вставки, мм | 800/180 |
| Толщина металла*, мм | 2.5 |
| Минимальная толщина бетонной плиты , мм | 80 |
| Перехлёст , мм | 300 |
| Вес профиля, кг | 20.00...30.00 |
| Защита ИС | Да |
