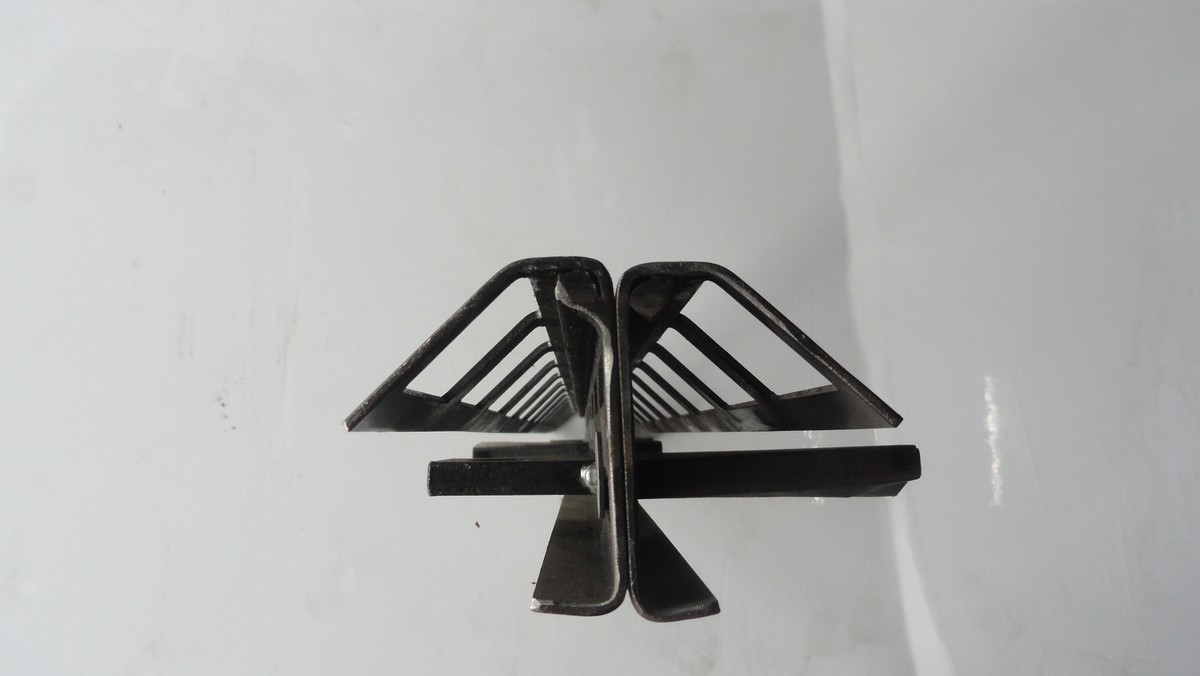

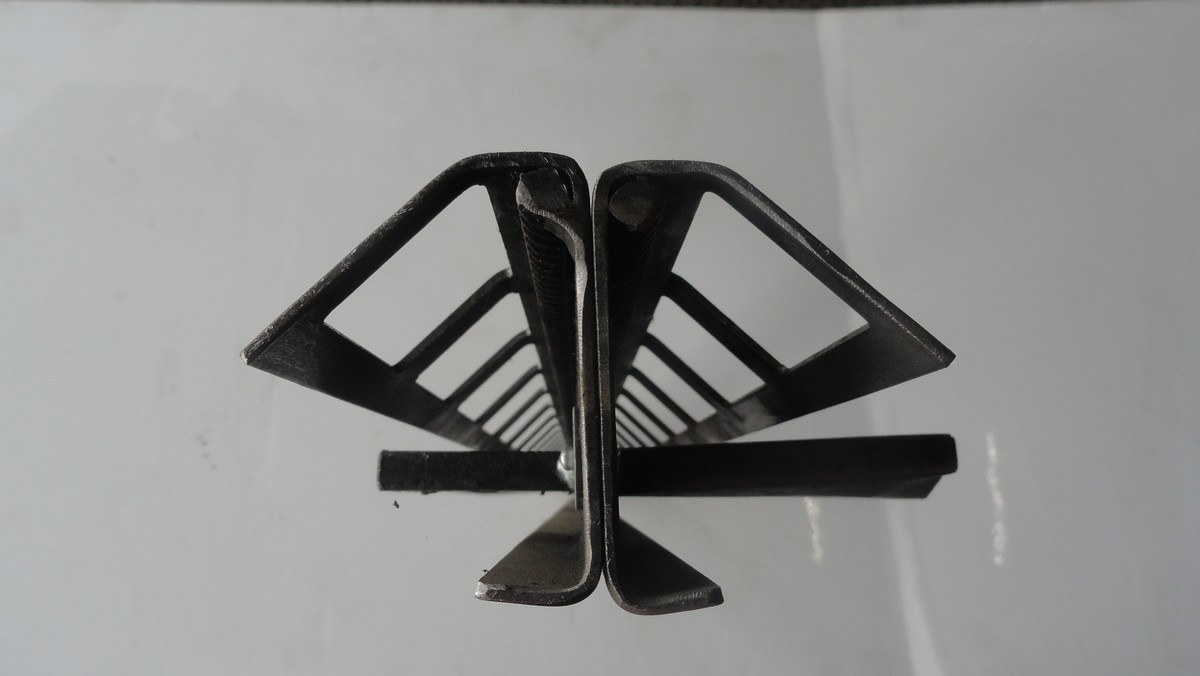

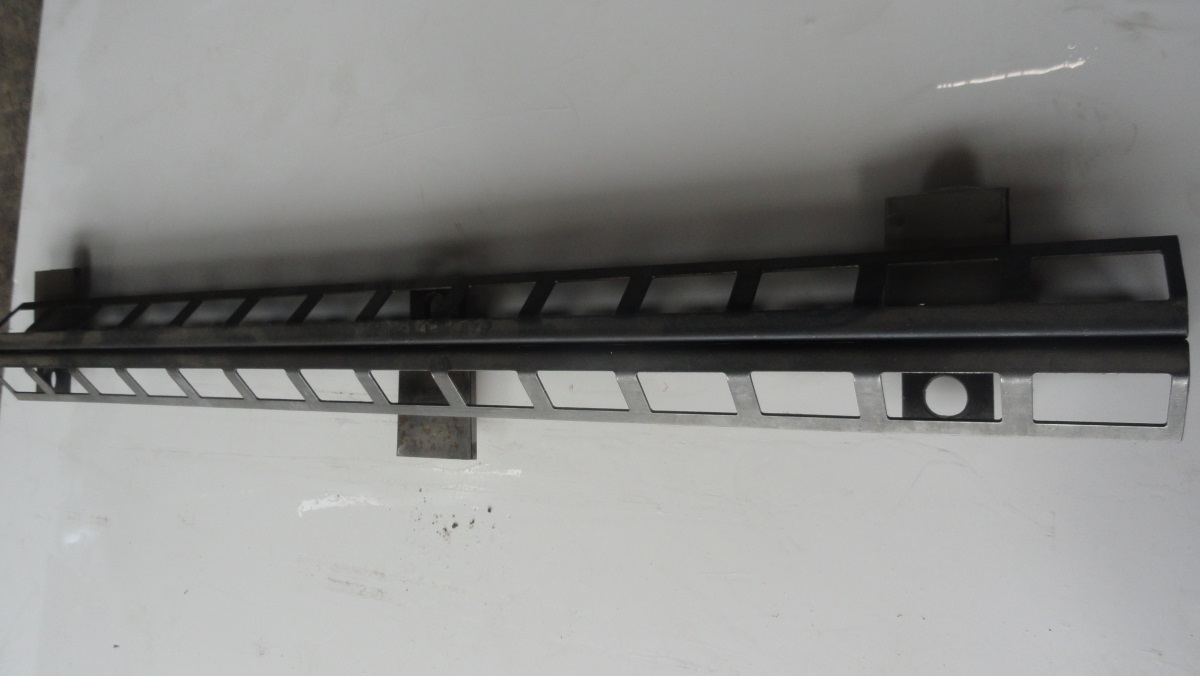

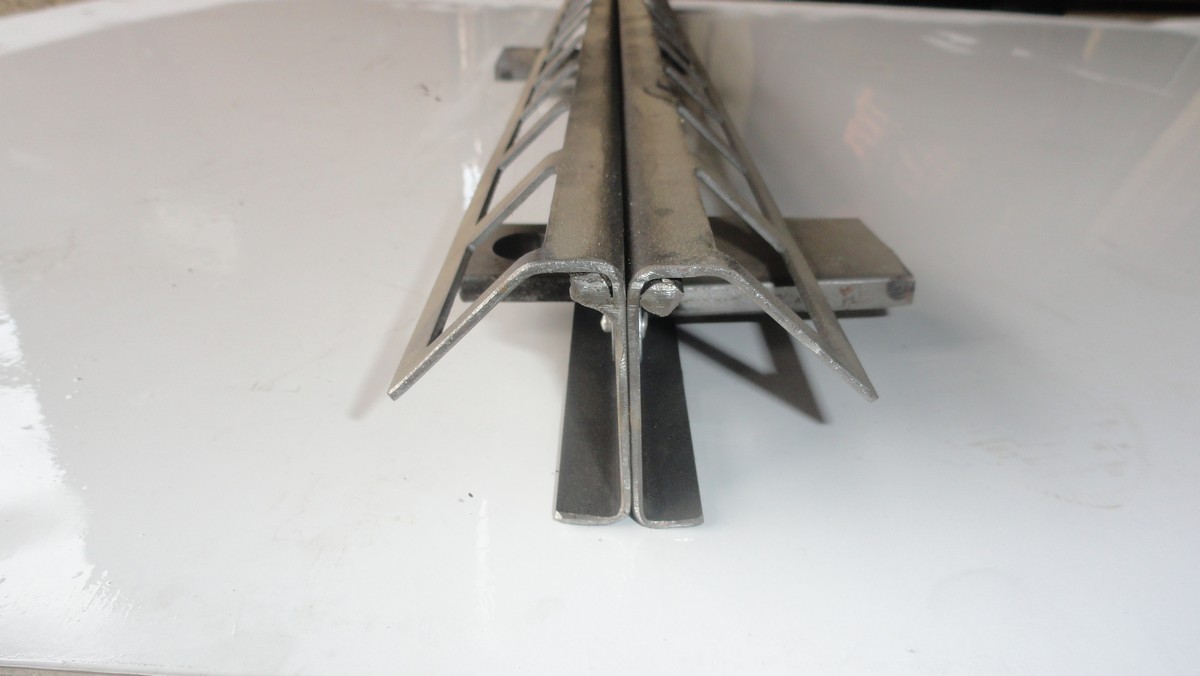

Бета-профиль для бетонных полов
Профиль для деформационных швов бета-профиль используют при устройстве деформационных швов в бетонных полах. Рекомендуется при укладке бетона в местах с умеренной интенсивностью движения транспорта.
Бета-профиль предназначен для:
- - применения в виде несъёмной опалубки для бетонных полов;
- - планирования температурно-компенсационных швов;
- - установки верхнего уровня плоскости пола;
- - защиты кромок пола от скалывания (разрушения);
- - использование в качестве направляющих для виброреек.
Преимущества
- Простота установки и сборки.
- Небольшой вес.
- Высокая прямолинейность профиля.
- Возможность использования в качестве направляющих при укладке бетона при помощи виброреек.
- Возможность воспринимать умеренную нагрузку даже при раскрытии шва до 20 мм.
Область применения
Промышленное и гражданское строительство
Любые объекты, где производится укладка промышленных полов с умеренными требованиями к износостойкости: супермаркеты, торговые центры, складские помещения и т.п.
Описание
Чехол шпонки 1 защищает её от бетонной массы соседней плиты, не препятствуя изменению ширины шва.
Шпонка 2 выполнена из стали с временным сопротивлением σв не менее 380 МПа. Исключает вертикальное смещение, но не ограничивает изменение ширины шва.
Крепёж 3 обеспечивает расположение двух полос на одном уровне во время установки и заливки бетона. Допускает раскрытие шва во время усадки.
Разделительные полосы 4 формируют разрыв плит, защищая кромку шва. Изготовлены из высококачественной стали с временным сопротивлением σв не менее 350 МПа. Обеспечивают жёсткость профиля.
| Характеристика / Модель | Бета-профиль | ||||
|---|---|---|---|---|---|
| Длина профиля, мм | 3000 | ||||
| Высота профиля h, мм | 70 | 90 | 110 | 130 | 160 |
| Ширина профиля, мм | 145 | ||||
| Толщина металла, мм | 2.5 | ||||
| Перехлёст, мм | 70 | ||||
| Размеры шпонки, мм | 125x50x10 | ||||
| Шаг шпонок (t), мм | 450 | 450 | 375 | 300 | 225 |
| Вес профиля, кг | 18.00 | 20.00 | 23.00 | 26.00 | 32.00 |
| Защита ИС | Да | Да | Да | Да | Да |
