Альфа-профиль для бетонных полов

Альфа-профиль предназначен для:

• - установки верхнего уровня плоскости пола;
• - планирования температурно-компенсационного шва;
• - стыковки отсекаемого края бетонного пола с вновь заливаемым бетоном;
• - ограничения площадки бетонирования;
• - защиты кромок пола от скалывания (разрушения).

Преимущества

• Простота установки и сборки. Регулировка высоты.
• Небольшой вес.
• Высокая прямолинейность профиля.
• Возможность использования в качестве направляющих при укладке бетона при помощи виброреек.
• Ограничение перемещения плит относительно друг друга в вертикальной и горизонтальной плоскости. Даже при раскрытии шва до 30 мм часть шпонки (45 мм) остается в теле бетона, продолжая воспринимать и распределять нагрузки.

Область применения

Промышленное и гражданское строительство

Любые объекты, где необходима укладка промышленных полов с повышенными требованиями к износостойкости: гипермаркеты, торговые центры, складские комплексы, производственные помещения предприятий пищевой, лёгкой, химической промышленности, машиностроения и пр.

Дорожное строительство

Объекты с дорожными покрытиями, выдерживающими повышенные нагрузки: мосты, эстакады, развязки, переезды, взлётно-посадочные полосы.

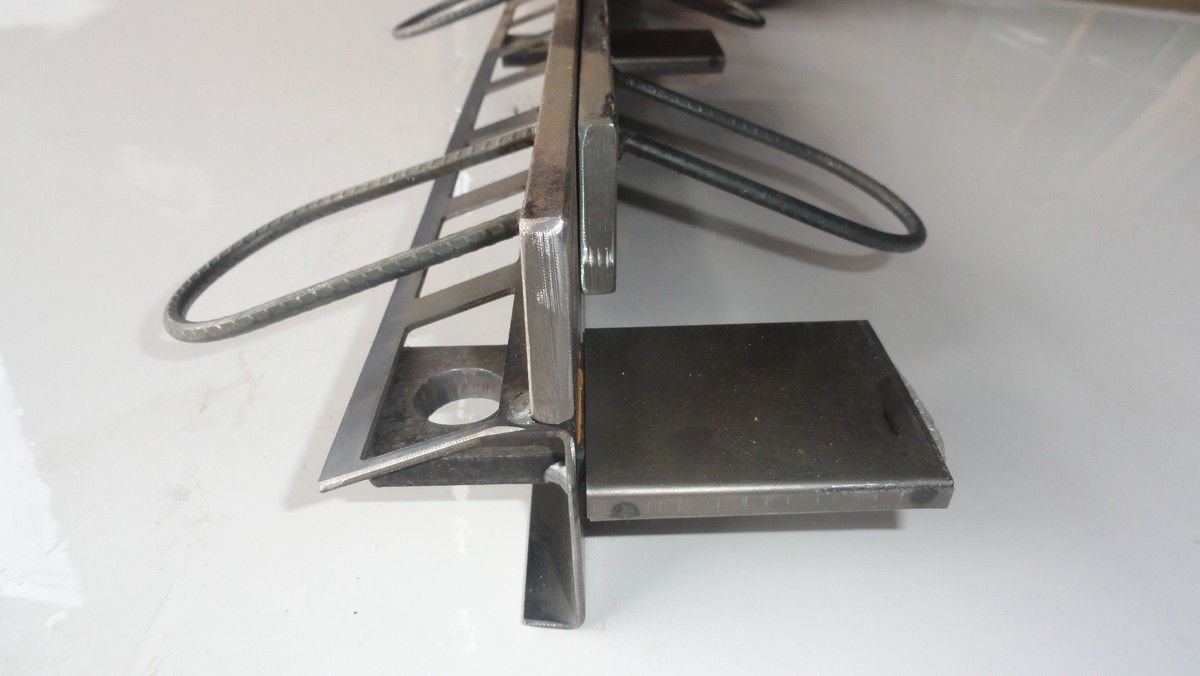

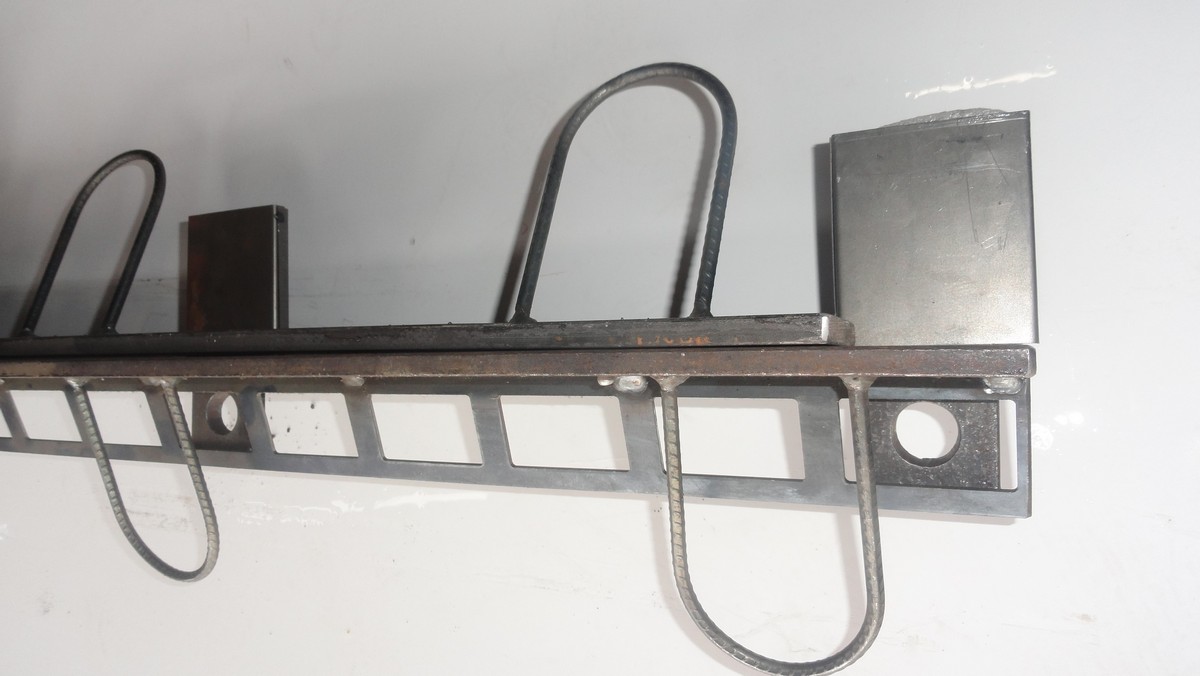

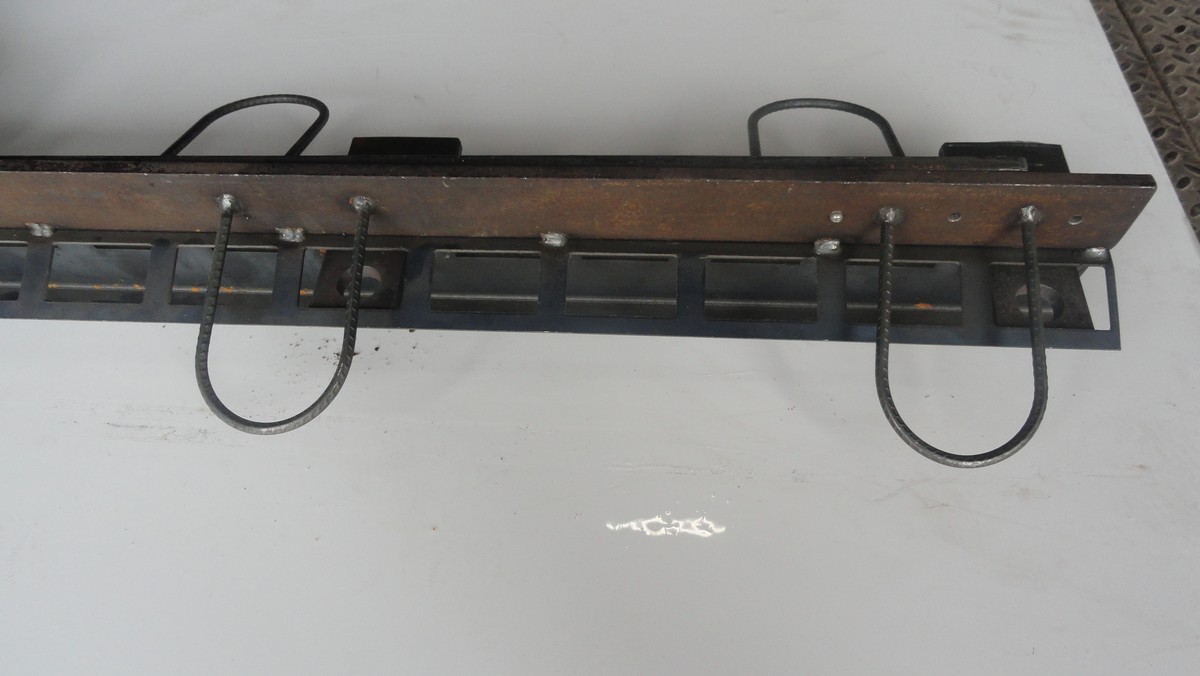

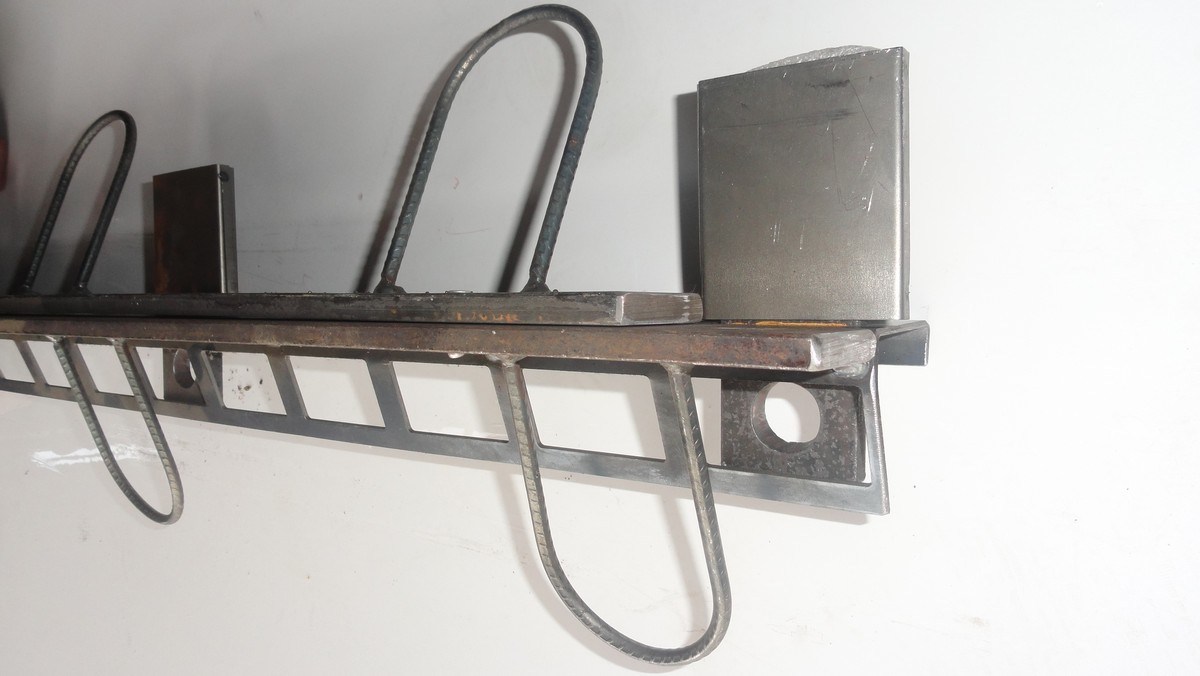

Описание

Скобы 1 фиксируют альфа-профиль в бетоне, обеспечивают раскрытие шва при усадке.

Планки верхние 2 – стальные полосы, защищают кромку шва.

Чехол шпонки 3 защищает шпонку 4 от бетонной массы соседней плиты и не препятствует раскрытию шва.

Шпонка 4 выполнена из стали с временным сопротивлением σв не менее 400 МПа. Ограничивает вертикальное смещение плит, но не препятствует раскрытию шва.

Специальный крепёж 5 обеспечивает расположение двух верхних планок 2 на одном уровне в процессе установки и заливки бетона и раскрытие шва во время усадки.

Разделительная полоса 6 специальной конструкции обеспечивает повышенную жёсткость шва.
