Деформационный шов типа ДШ-З
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений на потолках, стенах и фасадах.
Описание
Деформационный шов ДШ-З состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Алюминиевые профили имеют высоту 16 мм для заглубления под плитку, керамогранит, навесные металлоконструкции и другую отделку фасада здания. После монтажа видимым остается лишь компенсатор. Конструкция шва препятствует попаданию внутрь шва грязи и воды, обеспечивая водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Цвет компенсатора может быть изготовлен любой по каталогу RAL.

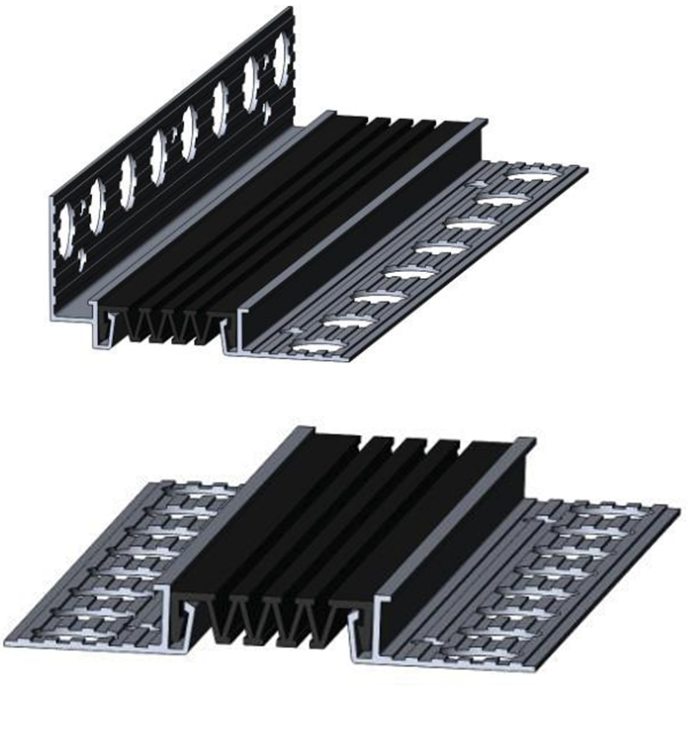

Общий вид шва ДШ-З: Закладные конструкции деформационных швов ДШ-З, прямые и угловые.

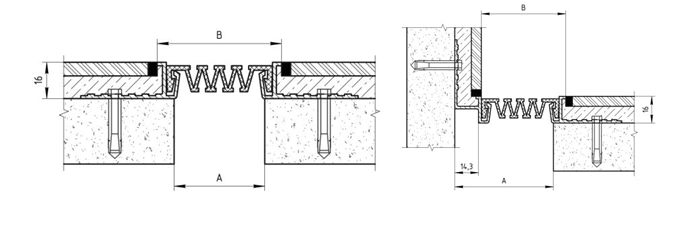

Закладные конструкции деформационных швов ДШ-З, прямые и угловые. Монтажные схемы.
Размеры и допустимые перемещения закладных деформационных швов ДШ-З
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | A | Сжатие | Растяжение | Сдвиг вертикально | |
| ДШ-З-20/16 | 35 | 10-30 | 5 | 10 | 10 |
| ДШ-З-40/16 | 60 | 30-50 | 10 | 30 | 30 |
| ДШ-З-60/16 | 80 | 50-80 | 15 | 50 | 45 |
| ДШ-З-90/16 | 110 | 80-120 | 25 | 65 | 60 |
| ДШ-З-20/16 УГЛ | 35 | 10-30 | 5 | 10 | 10 |
| ДШ-З-40/16 УГЛ | 55 | 30-50 | 10 | 30 | 30 |
| ДШ-З-60/16 УГЛ | 78 | 50-80 | 15 | 50 | 50 |
| ДШ-З-90/16 УГЛ | 105 | 80-120 | 25 | 65 | 65 |
Деформационные швы для фасадов, стен и потолков, закладные на высоту 16мм - ДШ-З ГидроКонтур®
| ДШ-З (закладной) | Схема шва | ДШ-З (закладной) | Схема шва |
| ДШ-З − 20 / 16 |  | ДШ-З − 20 / 16 УГЛ |  |
| ДШ-З − 40 / 16 |  | ДШ-З − 40 / 16 УГЛ | |
| ДШ-З − 60 / 16 |  | ДШ-З− 60 / 16 УГЛ | |
| ДШ-З − 90 / 16 |  | ДШ-З− 90 / 16 УГЛ |
| ДШ-З (закладной) | Схема шва | ДШ-З (закладной) | Схема шва |
| ДШ-З − 50 / 16 |  | ДШ-З − 50 / 16 УГЛ |  |
| ДШ-З − 90 / 16 |  | ДШ-З − 90 / 16 УГЛ | |
| ДШ-З − 100 / 16 |  | ДШ-З− 100 / 16 УГЛ |  |
| ДШ-З − 120 / 16 |  | ДШ-З− 120 / 16 УГЛ | |
| ДШ-З − 140 / 16 |  | ДШ-З− 140 / 16 УГЛ |  |
| ДШ-З − 150 / 16 |  | ДШ-З− 150 / 16 УГЛ |

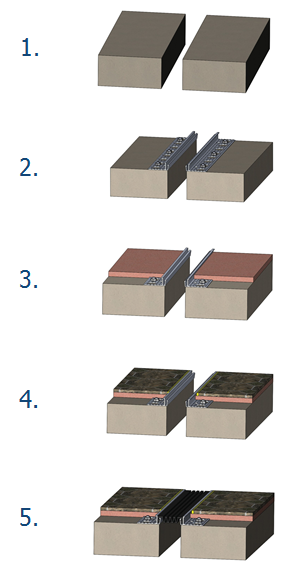

Инструкция по сборке закладной конструкции компенсационного шва ДШ-З
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь.
1) Поверхность вокруг шва обеспылить и обезжирить.
2) Механически монтируем боковые планки деформационного шва ДШ-З.
3) Производим фасадные работы, отделочные работы по фасаду, оставляя 2-3 мм между отделкой фасада и планками деформационного шва ДШ-З.
4) Проходим герметиком между швом и отделкой фасада, чтобы в процессе эксплуатации избежать сколов на отделочных сопрягаемых материалах.
5) В пазы на алюминиевых профилях вставляется компенсатор.
Деформационные швы для фасадов, стен и потолков, закладные на высоту 16мм- ДШ-З, ТМ ГидроКонтур®
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 20/16 |  | по запросу |
| ДШ-З - 40/16 |  | по запросу |
| ДШ-З - 60/16 |  | по запросу |
| ДШ-З - 90/16 |  | по запросу |
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 20/16 угловой |  | по запросу |
| ДШ-З - 40/16 угловой | по запросу | |
| ДШ-З - 60/16 угловой | по запросу | |
| ДШ-З - 90/16 угловой | по запросу |
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 50/16 П |  | по запросу |
| ДШ-З - 90/16 П |  | по запросу |
| ДШ-З - 100/16 П |  | по запросу |
| ДШ-З - 120/16 П |  | по запросу |
| ДШ-З - 140/16 П |  | по запросу |
| ДШ-З - 150/16 П |  | по запросу |
| ДШ-З (закладной) | Схема шва | Цена за пог.м, руб. |
| ДШ-З - 50/16 П угловой |  | по запросу |
| ДШ-З - 90/16 П угловой | по запросу | |
| ДШ-З - 100/16 П угловой |  | по запросу |
| ДШ-З - 120/16 П угловой | по запросу | |
| ДШ-З - 140/16 П угловой |  | по запросу |
| ДШ-З - 150/16 П угловой | по запросу |
