Деформационный шов типа ДШ-ВС (для стен и потолков, алюминиевый, в зонах с сейсмической активностью)
Область применения
Устройство деформационных швов в стенах и потолках в районах с повышенной сейсмической активностью для промышленных зданий, торговых центров, паркингов, офисных зданиях и т.д.. Для швов от 50 мм до 100 мм.
Описание
Деформационный шов ДШ-ВС состоит из алюминиевых направляющих и компенсаторов из алюминия. Является негорючим. Стандартная длина – 3 пог.м Предназначен для обустройства деформационных швов стен и потолков в зонахс сейсмической активностью. Установка верхних накладок производится толчком стальных пружин, расположенных через каждые 50 см. Дополнительно можно установить водонепроницаемые и антипиреновые прокладки

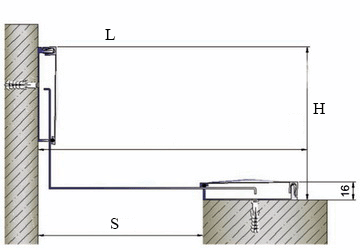

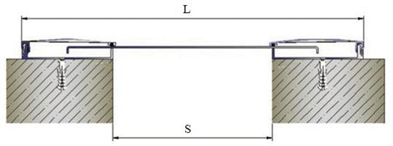

Монтажная схема ДШ-ВС

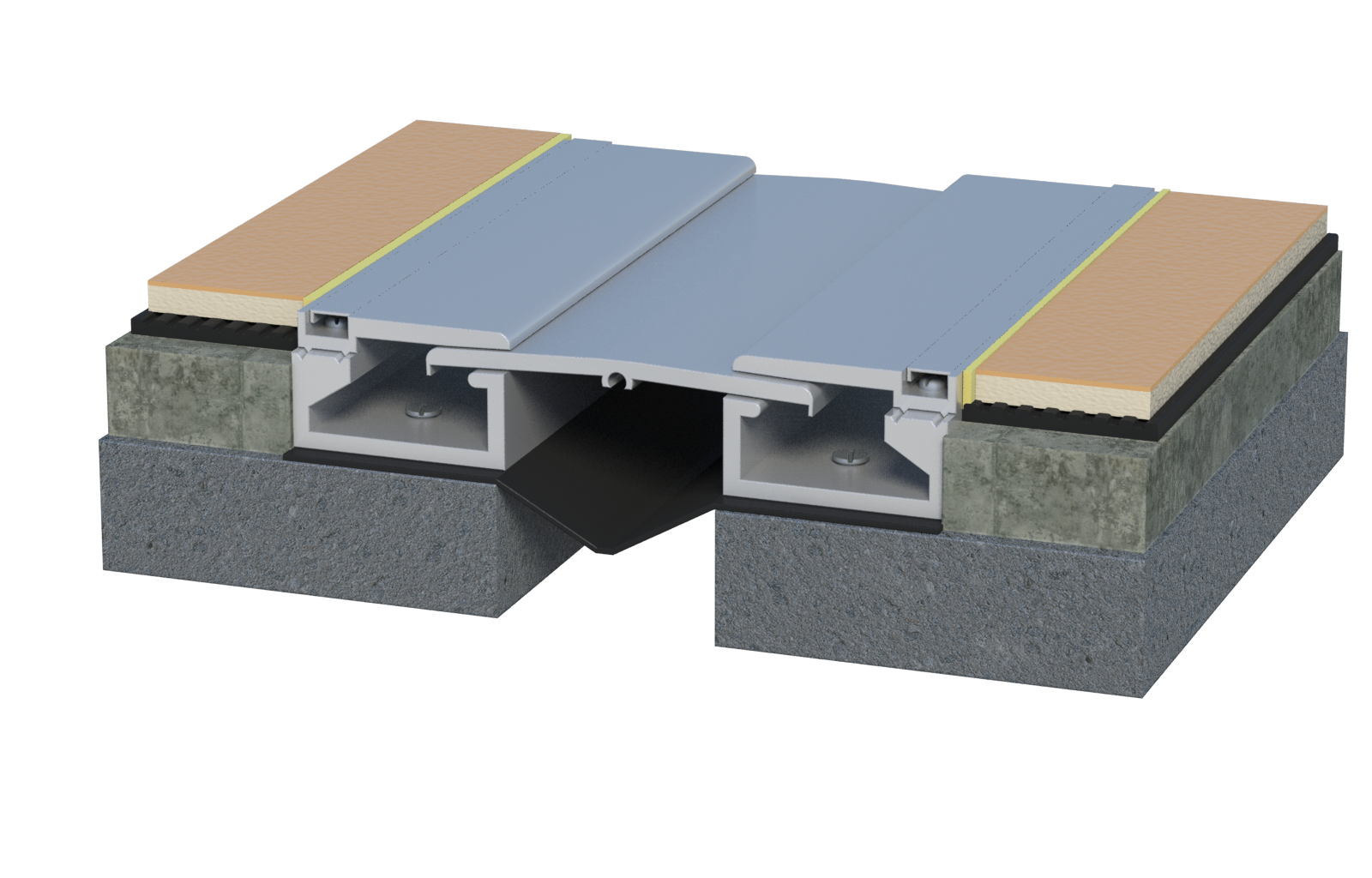

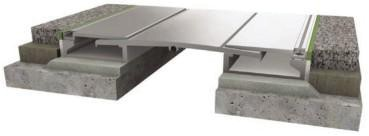

Конструкция деформационного шва ДШ-ВС (Для стен и потолков - алюминиевый сейсмический)
Хранение
Изделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м
Возможные перемещения ДШ-ВС
| Тип шва | Размеры, мм | Перемещения, мм | ||||
| S | L | Сжатие | Растяжение | Сдвиг вертикально | Нагрузка | |
| ДШ-ВС 50 | 50 | 150 | 40 | 40 | 5 | Пешеход |
| ДШ-ВС-50 у | 50 | 75 | 20 | 20 | 5 | Пешеход |
| ДШ-ВС-100 | 100 | 250 | 60 | 60 | 5 | Пешеход |
| ДШ-ВС-100 у | 100 | 175 | 30 | 30 | 5 | Пешеход |
| ДШ-ВС-150 | 150 | 322 | 70 | 70 | 5 | Пешеход |
| ДШ-ВС-150 у | 150 | 250 | 35 | 35 | 5 | Пешеход |
Документация
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно- эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
- Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»
Информация по шву в файле pdf
Информация по шву в файле dwg
Специальные профили для обустройства деформационных швов в сейсмоактивных зонах, ТМ ГидроКонтур®
| ДШ-ВС (для стен и потолка) | Вид профиля | Цена за пог.м, руб. |
| ДШ-ВС- 50 |  | по запросу |
| ДШ-ВС- 50 угловой | по запросу | |
| ДШ-ВС- 100 | по запросу | |
| ДШ-ВС- 100 угловой | по запросу | |
| ДШ-ВС- 150 | по запросу | |
| ДШ-ВС- 150 угловой | по запросу |
