Vibro-3D
Применение многонаправленной виброопоры:

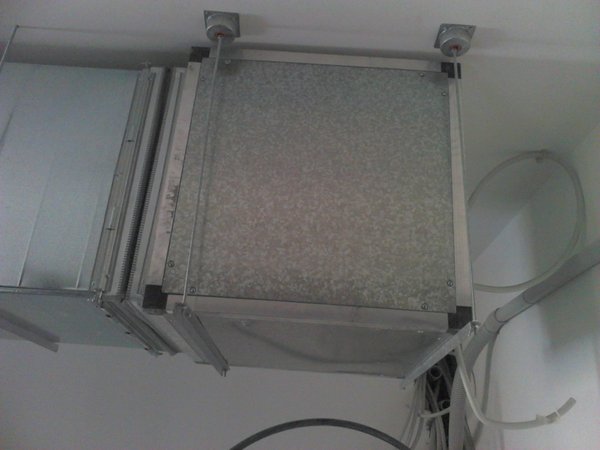

- Подвеска выхлопных труб
- В морской и авиационной областях

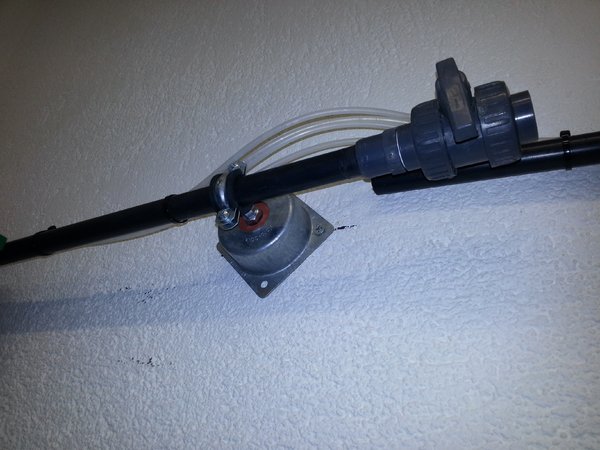

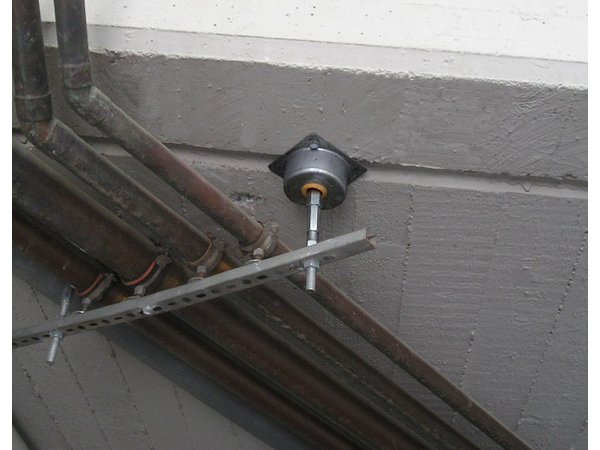

- Поддержка фреонового охлаждения трубопроводов

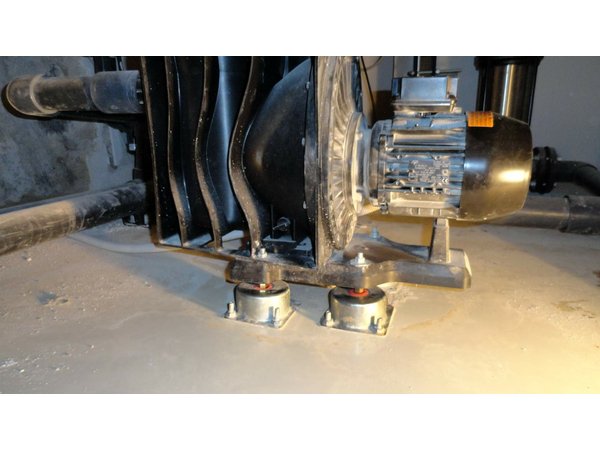

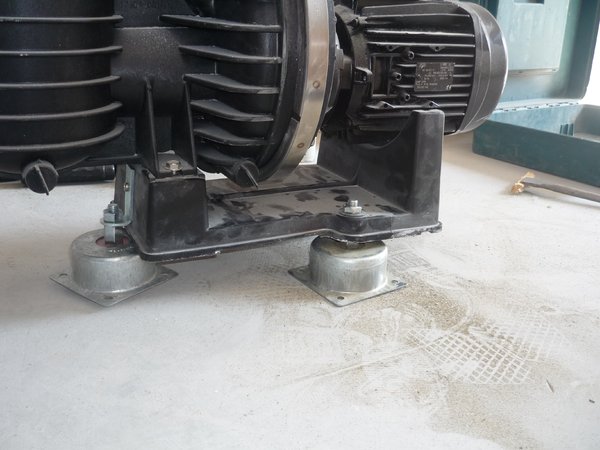

- Установка на двигатели с высокими оборотами
- Установка на электронные устройства

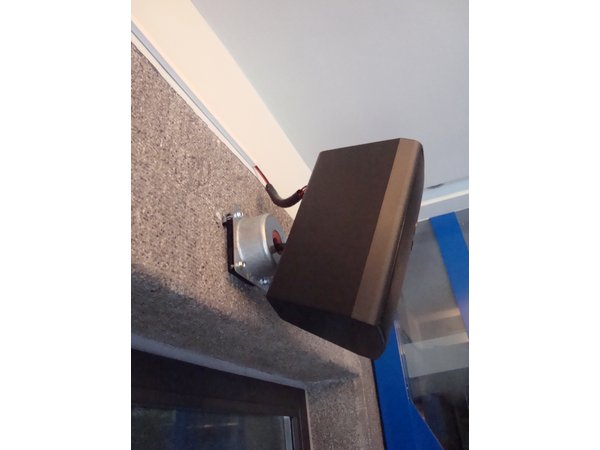

- Подвеска и настенное крепление громкоговорителей
- Антисейсмическая защита механизмов

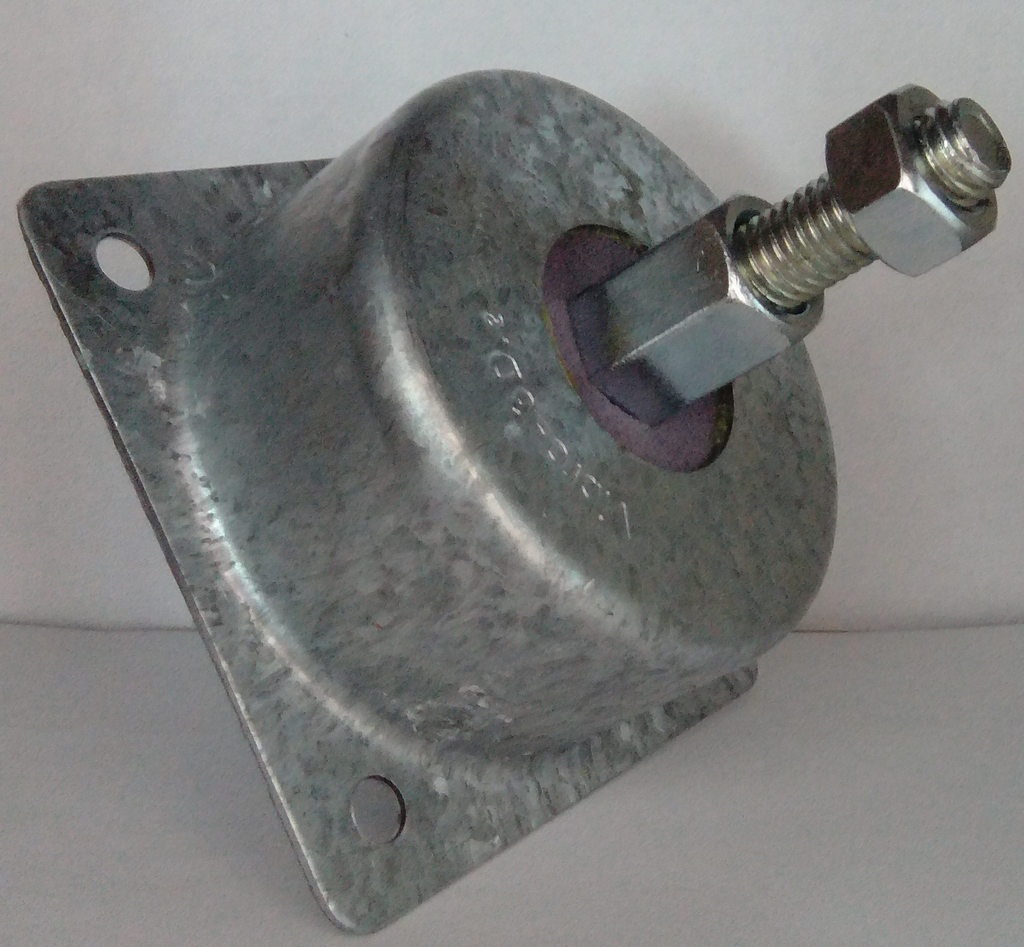

Новая виброопора Vibro-3D является одной из немногих антивибрационных опор, которые могут гасить вибрацию в трех плоскостях (х, у, z). Виброопора Vibro-3D предназначена для импульсных нагрузок в трех плоскостях, так что она способна поглотить высокие вертикальные или горизонтальные удары с минимальной опасностью разрушения
Основной внутренний эластичный материал - пенополиуретан с полузакрытыми ячейками, который производится в Германии (резиновое покрытие BSW) под товарным знаком Regufoam®.
Полный список поведенческих диаграмм, проведенных тестов в университете Дрездена (Dresden), предоставляется по запросу.
| Цветовой код | Применение | Макс. статичная нагрузка | Макс.динамическая нагрузка |
| Серый | Монтаж (B) | 38 | 55 |
Подвеска (H) | 31 | 47 | |
| Беж | Монтаж (B) | 77 | 110 |
Подвеска (H) | 63 | 93 | |
| Бирюзовый | Монтаж (B) | 154 | 231 |
Подвеска (H) | 125 | 187 | |
| Красный | Монтаж (B) | 298 | 418 |
| Подвеска (H) | 200 | 280 |
Обратите внимание: Макс. нагрузка для радиальной силы составляет 15% от монтажной нагрузки.
Горизонтальная проекция
Вид в разрезе
Многонаправленная нагрузка
Оцинкованная металлическая оболочка Vibro-3D защищает внутренние эластичные детали от агрессивной среды и следовательно гарантирует долговечность даже в очень жестких и агрессивных условиях. Вибро-3D отвечает высоким стандартам безопасности благодаря своей уникальной конструкции, так что даже в случае воздействия разрушающих факторов (Огонь), который разрушит внутренние упругие части, её корпус, который удерживает подвешенное устройство, не подведет.
Vibro-3D охватывает широкий диапазон нагрузок, из-за его способности изменять плотность и жесткость внутренних пенополиуретанов, а также он обладает способностью углового смещения до 150 градусов.

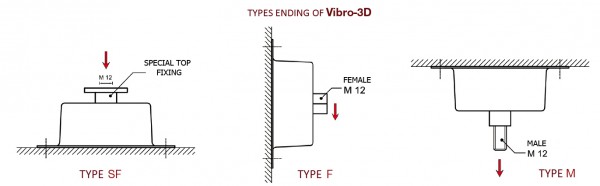

Vibro-3D Производится трех типов с внутренней резьбой (тип F), с наружной резьбой (тип Μ) и с особым верхним охватывающим креплением для монтажа (тип SF).

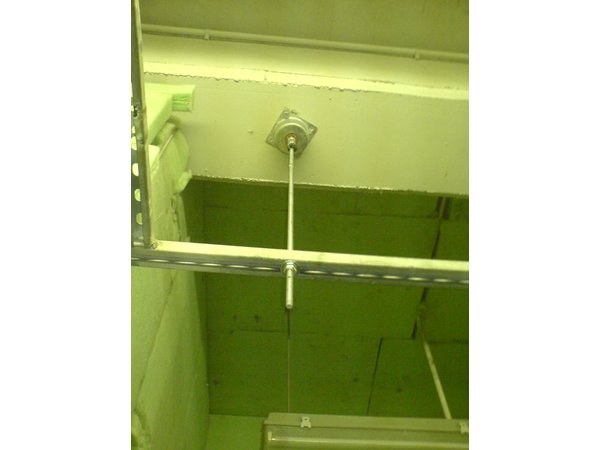

Виброопора Vibro-3D может быть использована как для крепления, так и для подвеса нагрузок.
В Вашем заказе необходимо указать:
- a) Предельно допустимую статическую нагрузку
- б) Предлагаемое использование виброопоры Vibro-3D :
- Β: Крепление
- Η: Подвес
- c) Вид стыковочного соединения:
- M = Охватываемое
- F = Охватывающее
- SF = Особый верхний крепеж
Пример заказа: Vibro-3D/коричневый/Β-SF
Специализированный технический отдел нашей компании готов помочь вам выбрать подходящий вид опоры Vibro-3D для каждого отдельного проекта.
