Т профиль
Скачать в PDF
1. Область применения:
T-профиль предназначен для использования в качестве направляющих при установке верхнего уровня плоскости пола и кровли, а также планирования температурных швов, особенно при разуклонах пола и границ бетонных полов. Может выступать в качестве направляющей для всех видов виброреек. Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений. Эта модель компенсационного шва наиболее часто встречается в торговых центрах, офисных помещениях и т.д., т.к. по цене и качеству это наиболее выгодный вариант в помещениях, где не используют тяжелую технику и автомобили.
2. Описание:
Деформационный шов «Т профиль» изготавливается из оцинкованной стали. Применение Т профиля обладает рядом преимуществ таких как:
- Позволяет соблюсти заданные продольные и поперечные уклоны при любой длине и площади поверхности.
- Высокая прямолинейность при использовании на больших площадях.
- Высокое качество деформационных и изолирующих швов.
- Усиление соединения соседних плит методом армирования штыревой арматуры.

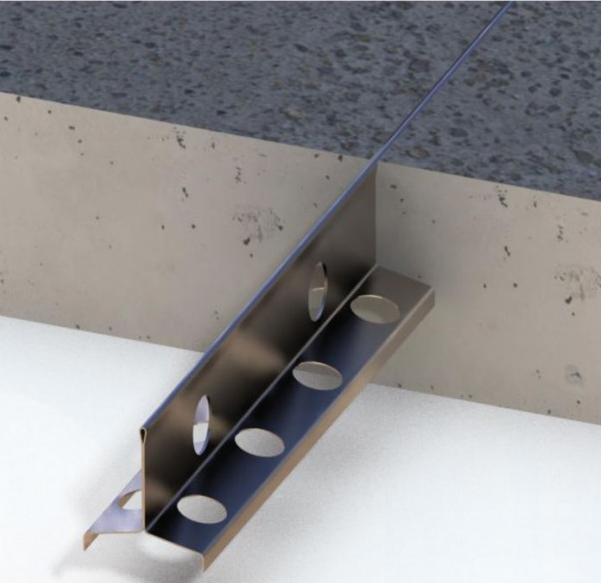

Общий вид Альфа профиля:
3. Инструкция по монтажу конструкции Т профиля:

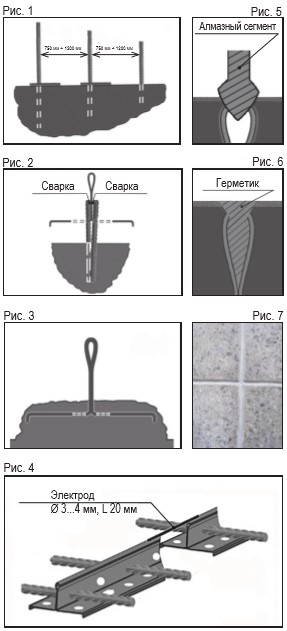

- Забить в уплотнённый грунт арматурные штыри диаметром 8 мм с ограничителями высоты (или без них) с шагом от 750 до 1200 мм, высотой минус 20 мм от предполагаемого уровня пола и точностью ± 10 мм. Глубина вхождения штыря в грунт зависит от плотности основания и колеблется в пределах от 500 мм (уплотнённый грунт) до 50 мм (бетон). В бетонные основания штыри вбиваются без ограничителя высоты (рис. 1).
- Отогнуть поочерёдно в разные стороны арматурные штыри и надеть на них Т-профиль.
- Установить уровень Т-профиля по нивелиру. Произвести прихват-ку электросваркой к арматурным штырям (рис. 2). Возможна уста-новка Т-профиля на бетонные холмики (рис. 3).
- Соединить Т-профили между собой с помощью отрезка электрода диаметром 3 или 4 мм, вставляя его в головки краёв профилей, добиваясь тем самым единого уровня плоскости без ступеней и жёсткости конструкции всех направляющих (рис. 4).
- Осуществить заливку бетоном основания пола.
- Разрезать температурные швы можно уже на следующий день после заливки пола с помощью простой «болгарки» или штробореза. Для этого необходимо использовать специальный алмазный диск с клиновидной формой сегмента (рис. 5). Это позволит создать устойчивую к механическим воздействиям полость для последующего заполнения полиуретановым герметиком Soudaflex FC40 (рис. 6). В результате получают аккуратные герметичные швы (рис.7).
Технические характеристики
| Характеристика / Модель | Т-профиль | ||
|---|---|---|---|
| Длина профиля, мм | 3000 | ||
| Высота профиля, мм | 30 | 45 | 60 |
| Ширина профиля, мм | 36 | 64 | 64 |
| Толщина металла, мм | 0,50...0,55 | 0,65...0,70 | 0,75...0,80 |
| Вес профиля, кг | 0,94 | 2,27 | 2,83 |
| Защита ИС | Да | Да | Да |
4. Требования безопасности:
Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.
5. Требования к охране окружающей среды:
Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.
6. Правила приемки изделия:
Изделие должно приниматься партиями. Партией считают изделия одного типа и размера в количестве не более сменной выработки, изготовленные на одной технологической линии. Количество изделий менее сменной выработки также считают партией.
Для проверки соответствия упаковки и маркировки изделия требованиям настоящего технического условия от партии отбирают 8 упакованных единиц.
Для контроля изделия по фактуре, качеству лицевой поверхности и кромок от партии отбирают 8 изделий, по одному изделию из каждой упаковки.
Толщину изделия, цвет, фактуру, качество лицевой поверхности и кромок, деформативность, изменение линейных размеров, гибкость и водопоглощение определяют при приемке каждой партии.
Определение концентрации вредных химических веществ, выделяющихся из изделий, проводят не реже одного раза в год, а также при каждом изменении рецептуры.
Визуальное определение равномерности окраски и цветоустойчивости одноцветных изделий проводят при подготовке эталонов к утверждению.
При неудовлетворительных результатах контроля изделия хотя бы по одному из показателей, по этому показателю проводят повторную проверку удвоенной выборки изделий от той же партии. Результаты повторной проверки являются окончательными и распространяются на всю партию.
Потребитель имеет право проводить контрольную проверку изделия, соблюдая при этом приведенный порядок отбора образцов и применяя указанные ниже методы контроля.
Степень огнестойкости и класс пожарной опасности изделий устанавливают в соответствии со СНиП 21-01-97 при получении (продлении срока действия) Сертификата пожарной безопасности в специализированной аккредитованной лаборатории.
7. Правила транспортирования:
Изделия перевозят транспортом всех видов в соответствии с правилами перевозки в условиях, исключающих их механические повреждения и загрязнения.
Изделия следует хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от воздействия нефтепродуктов, органических растворителей и прямых солнечных лучей.
Условия при воздействии климатических факторов должны соответствовать:
- при транспортировании - группе условий 8 по ГОСТ 15150;
- при хранении - группе условий 3 по ГОСТ 15150.
Если изделия были деформированы при транспортировке или хранении, необходимо разложить их на ровной поверхности для снятия деформаций.
При отрицательной температуре рекомендуется выдержать изделия в теплом помещении при температуре не ниже + 5 °С не менее 12 ч до начала выполнения работ по их установке.
8. Гарантии изготовителя:
Предприятие-изготовитель гарантирует соответствие изделия требованиям настоящих технических условий при соблюдении потребителем условий применения, правил транспортирования и хранения, указаний по эксплуатации.
Гарантийный срок эксплуатации (при условии соблюдения условий монтажа и эксплуатации согласно ТУ и рекомендациям изготовителя) – 3 года.
Гарантийный срок хранения изделий - 2 года со дня изготовления
