1. Область применения:

Эль профиль предназначен для устройства деформационных швов при незначительных нагрузках в зоне стыка бетонных плит. Конструкция включает в себя два металлических уголка, согнутых из листовой стали и скрепленных между собой со сдвигом 300 мм. Верхняя часть уголков имеет отгиб для повышения устойчивости кромки плиты к скалыванию. Эль профиль предназначен для:

  • установки верхнего уровня плоскости пола;
  • планирования температурно-компенсационного шва;
  • стыковки отсекаемого края бетонного пола с вновь заливаемым бетоном;
  • ограничения площадки бетонирования;
  • защиты кромок пола от скалывания (разрушения).

Применяется на любых объектах Промышленного и гражданского строительства, где необходима укладка промышленных бетонных полов: торговые центры, склады, производственные площадки, мастерские и т.п. Эффективны в условиях использования в этих помещениях погрузочно- разгрузочной техники на пневматических колёсах. Применимы в пешеходных зонах.

2. Описание:

Деформационный шов «Эль профиль» обладает рядом преимуществ таких как:

  • Защита кромки шва от скалывания при небольших нагрузках.
  • Экономичность: незначительная металлоёмкость.
  • Равномерность закрепления профиля за счёт приваренных арматурных скоб.
  • Высокая прямолинейность профиля.
  • Возможность использования в качестве направляющих для виброреек.
  • Удобство монтажа. Не требуют снятия технологического крепежа после установки.

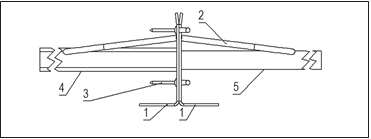

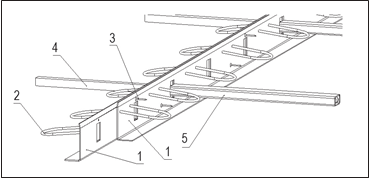

Уголки 1 (2 шт.) выполнены из листовой стали с временным сопротивлением σ не менее 350 МПа. Защищают кромку шва от разрушения колёсами транспортных средств и физически разделяют бетонные плиты.

Арматурные скобы 2 приварены к уголкам 1 и соединяют их с бетонными плитами.

Вытяжные заклёпки 3 скрепляют уголки 1 друг с другом.

Труба 4 защищает вставку 5 от контакта с бетонным основанием. После затвердевания обеспечивает возможность скольжения вставки 5 внутри трубы 4.

Вставка 5 удерживает соседние плиты от вертикального смещения относительно друг друга. Выполнена из стального квадрата 20 с временным сопротивлением σ не менее 400 МПа. Удлинённые вставки 5 позволяют эффективно передавать вертикальные нагрузки между плитами, не блокируя горизонтальные перемещения, что препятствует неконтролируемому растрескиванию.

Технические характеристики

Характеристика / Модель Эль-профиль
Длина профиля, мм 3000
Высота профиля, мм 75-160
Ширина профиля со вставкой/без вставки, мм 800/180
Толщина металла*, мм 2.5
Минимальная толщина бетонной плиты , мм 80
Перехлёст , мм 300
Вес профиля, кг 20.00...30.00
Защита ИС Да

*Уголков

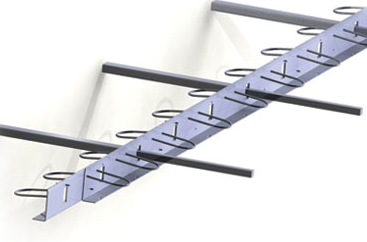

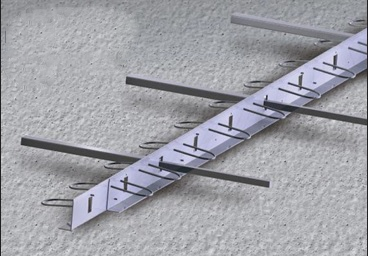

Общий вид Эль профиля:

3. Требования безопасности:

Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.

4. Требования к охране окружающей среды:

Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.

5. Правила приемки изделия:

Изделие должно приниматься партиями. Партией считают изделия одного типа и размера в количестве не более сменной выработки, изготовленные на одной технологической линии. Количество изделий менее сменной выработки также считают партией.

Для проверки соответствия упаковки и маркировки изделия требованиям настоящего технического условия от партии отбирают 8 упакованных единиц.

Для контроля изделия по фактуре, качеству лицевой поверхности и кромок от партии отбирают 8 изделий, по одному изделию из каждой упаковки.

Толщину изделия, цвет, фактуру, качество лицевой поверхности и кромок, деформативность, изменение линейных размеров, гибкость и водопоглощение определяют при приемке каждой партии.

Определение концентрации вредных химических веществ, выделяющихся из изделий, проводят не реже одного раза в год, а также при каждом изменении рецептуры.

Визуальное определение равномерности окраски и цветоустойчивости одноцветных изделий проводят при подготовке эталонов к утверждению.

При неудовлетворительных результатах контроля изделия хотя бы по одному из показателей, по этому показателю проводят повторную проверку удвоенной выборки изделий от той же партии. Результаты повторной проверки являются окончательными и распространяются на всю партию.

Потребитель имеет право проводить контрольную проверку изделия, соблюдая при этом приведенный порядок отбора образцов и применяя указанные ниже методы контроля.

Степень огнестойкости и класс пожарной опасности изделий устанавливают в соответствии со СНиП 21-01-97 при получении (продлении срока действия) Сертификата пожарной безопасности в специализированной аккредитованной лаборатории.

6. Правила транспортирования:

Изделия перевозят транспортом всех видов в соответствии с правилами перевозки в условиях, исключающих их механические повреждения и загрязнения.

Изделия следует хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от воздействия нефтепродуктов, органических растворителей и прямых солнечных лучей.

Условия при воздействии климатических факторов должны соответствовать:

  • при транспортировании - группе условий 8 по ГОСТ 15150;
  • при хранении - группе условий 3 по ГОСТ 15150.

Если изделия были деформированы при транспортировке или хранении, необходимо разложить их на ровной поверхности для снятия деформаций.

При отрицательной температуре рекомендуется выдержать изделия в теплом помещении при температуре не ниже + 5 °С не менее 12 ч до начала выполнения работ по их установке.

7. Гарантии изготовителя:

Предприятие-изготовитель гарантирует соответствие изделия требованиям настоящих технических условий при соблюдении потребителем условий применения, правил транспортирования и хранения, указаний по эксплуатации.

Гарантийный срок эксплуатации (при условии соблюдения условий монтажа и эксплуатации согласно ТУ и рекомендациям изготовителя) – 3 года.

Гарантийный срок хранения изделий - 2 года со дня изготовления
