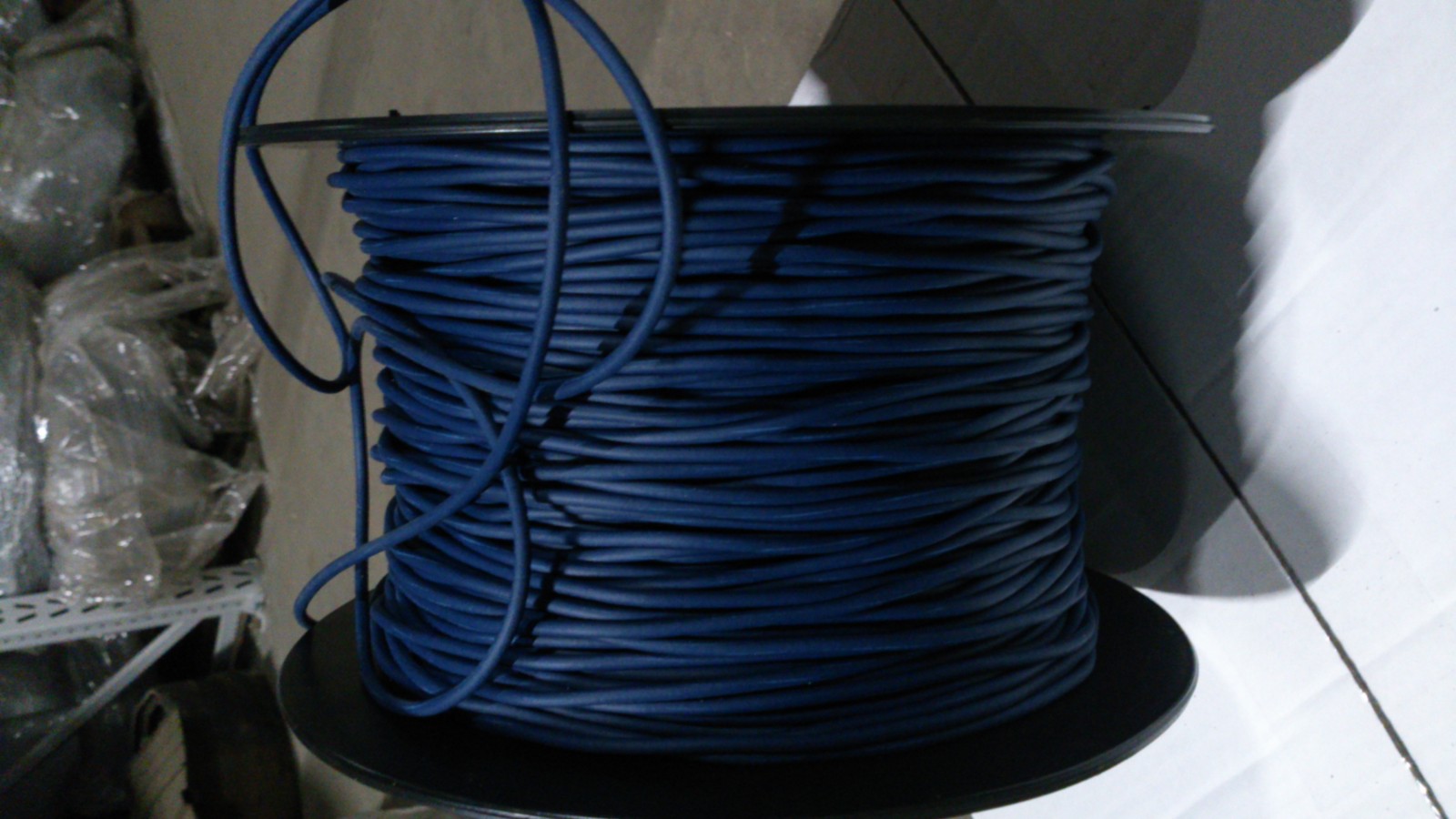

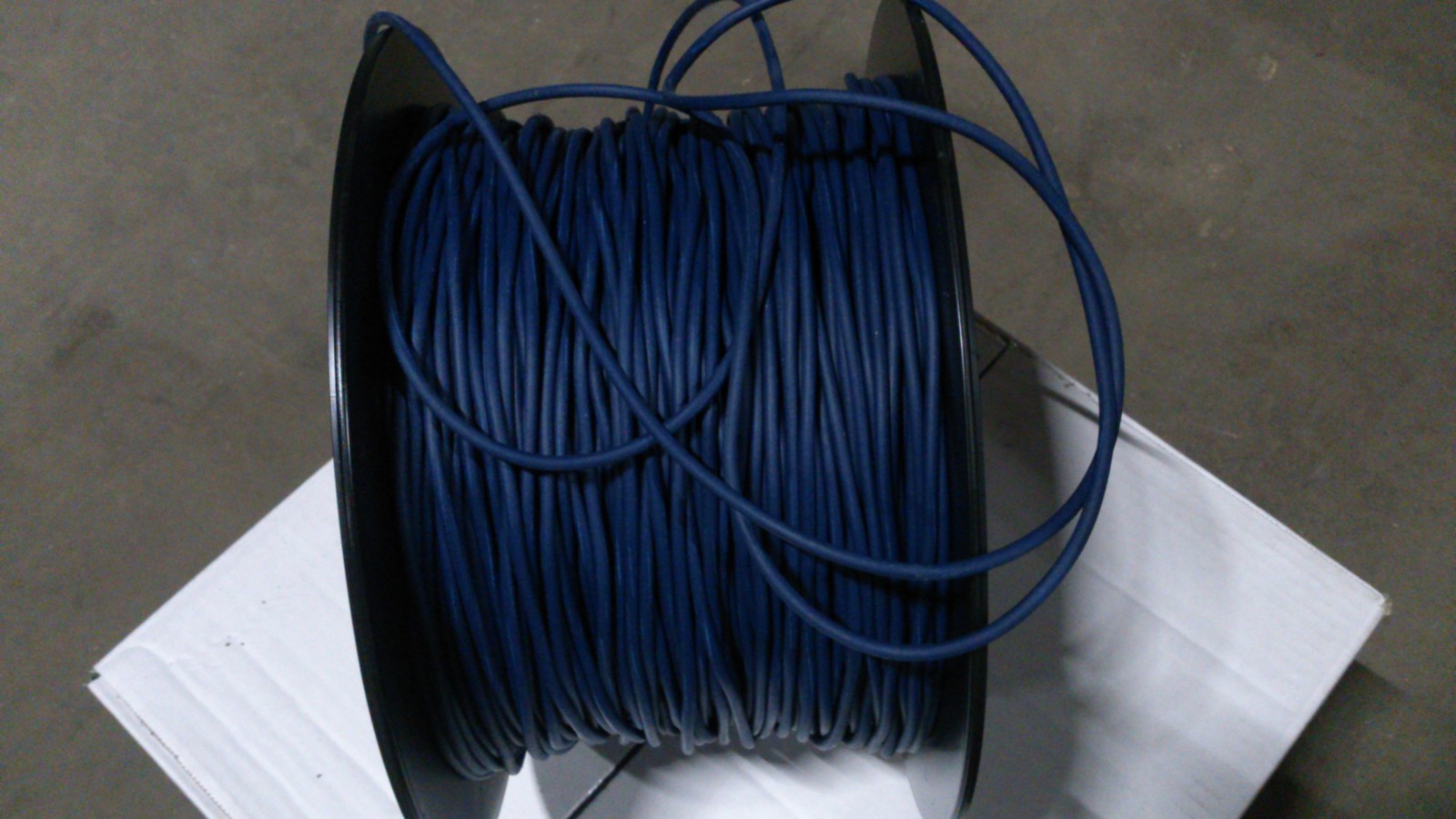

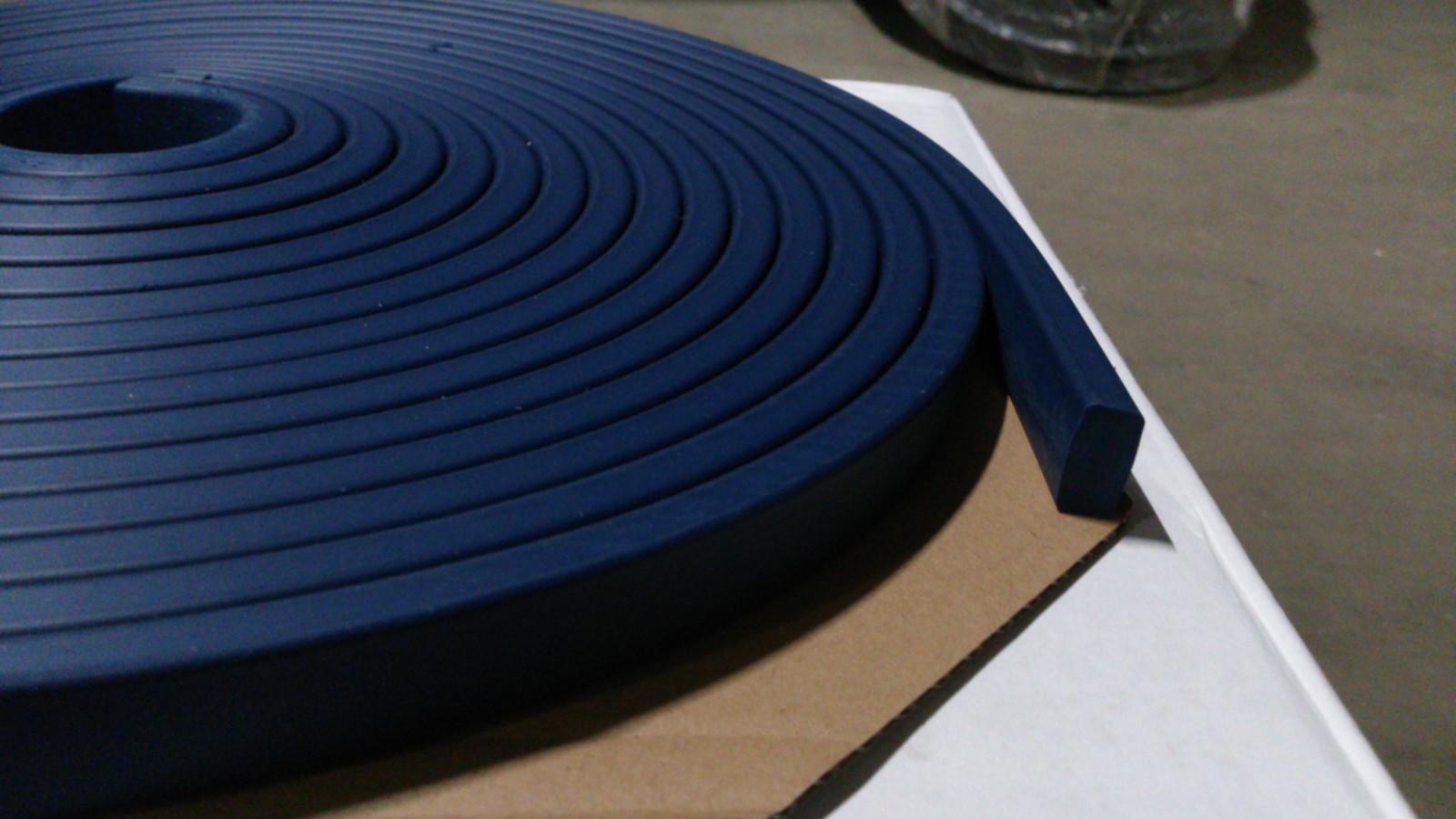

Набухающий профиль из синтетического каучука «Гидрофил»
Гидропрокладка (набухающий шнур) для гидроизоляции «холодных» швов бетонирования на основе гидрофильной резины. Сохраняет свою форму при многократных циклах гидратации. Должен быть механически зафиксирован гвоздями через сетку или клеящими составами на время заливки и застывания бетона. Является аналогом таких материалов-как: Гидротайт, Максджоинт, SikaSwell. Набухающий профиль «Гидрофил» превосходит данные материалы по своим техническим характеристикам. Имеет широкую линейку типоразмеров.
Описание
Гидроизоляционный профиль на основе набухающего каучука – это водонепроницаемое уплотнение для швов строительных конструкций. Шнур «Гидрофил» не изменяет свою форму при многократных циклах гидратации. «Гидрофил» обладает хорошей устойчивостью к широкому спектру химических веществ.
Сертификаты
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
- Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»
- На время заливки бетона и застывания герметизирующий профиль «Гидрофил» должен быть закреплен механически для избежания сдвигов или всплытия в бетоне. Для механической фиксации набухающего профиля используется просечная П-образная сетка и дюбель-гвозди или герметик для точечного приклеивания.
- Гидроизоляционный набухающий шнур «Гидрофил» может быть приклеен к бетону, к трубопроводным проходам из стали или ПВХ.
- Герметик также обеспечит хорошую связь и между несколькими неровными поверхностями.
- Использование проволоки для вязки арматуры вокруг «Гидрофил» в случае крепления его к трубам из ПВХ также рекомендуется в сочетании с клеящими веществами.
- В среде с соленой водой, в условиях работы с загрязненной водой, при контакте с навозом и шламом, мы рекомендуем применять шнур «Гидрофил-соль».
Использование:
| Предназначен для легкой и простой герметизации строительных швов в бетонных и железобетонных конструкциях. «Гидрофил» – уплотнитель, который защищает от безнапорных и напорных грунтовых вод с давлением до 6 бар. «Гидрофил» можно использовать в чередующихся влажных и сухих циклах. |
| «Гидрофил» во всех случаях должен обрезаться под прямым углом и соединяться встык для обеспечения непрерывного сечения со стяжкой не менее 60мм | |
| «Гидрофил» может использоваться вертикально и горизонтально в холодных швах бетонирования, но не должен применяться в деформационных швах. |

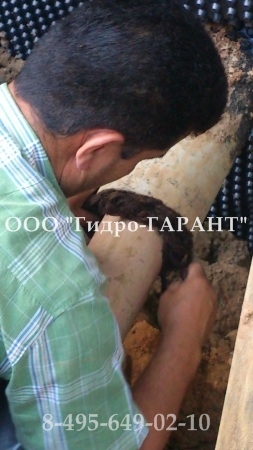

Пример герметизации мест прохода инженерных коммуникаций с помощью набухающего профиля «Гидрофил» и набухающего кольца «НЛО» (герметизация пространства между закладной гильзой и трубой коммуникаций).
| Герметизация пространства между закладной гильзой и трубой при больших (свыше 40мм) диаметрах труб. Для гидроизоляции используется набухающий профиль «Гидрофил» различного сечения. «Гидрофил» при гидратации не переходит в гелеобразное состояние, как бентонитовый шнур, не вымывается, отлично держит свою форму при многочисленных циклах гидратации в местах где возможны деформации и смещения, как в данном случае. | |||||

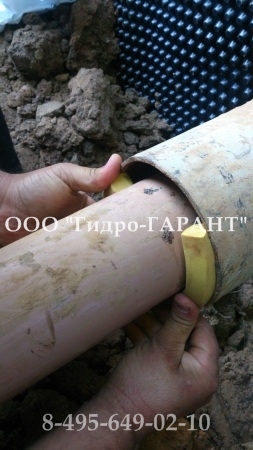

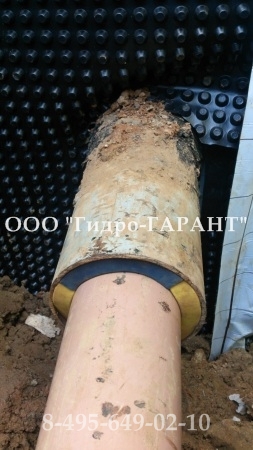

 | Заполняем пространство между гильзой и трубой кабалку, оставляя место с краю 3-4см под профиль. |  | Вставляем «Гидрофил» в распор, выбрав подходящее сечение шнура |  | Набухающий профиль «Гидрофил» надежно защищает от протечек. |

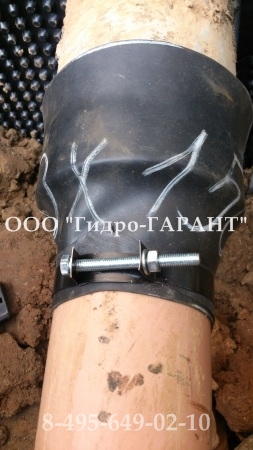

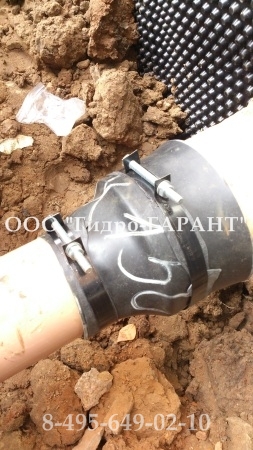

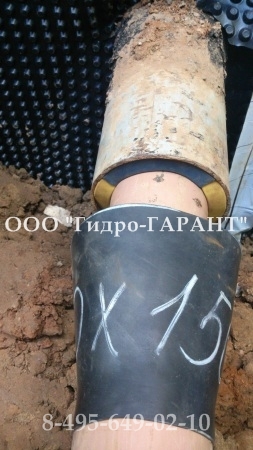

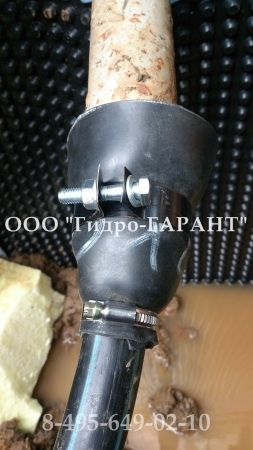

 | Для 100% герметизации советуем применять резиновую манжету с крепежом на обеих трубах. |  | Крепление манжеты с помощью металлических хомутов и стяжных болтов. |  | 100% герметичное соединение прохода инженерных коммуникаций «труба в гильзе». |

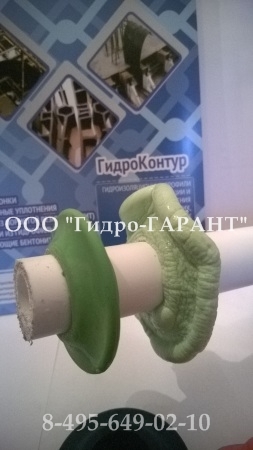

| Для гидроизоляции сопряжений «труба-гильза» с диаметрами труб до 40мм рекомендуем использовать набухающие кольца «НЛО» под разные диаметры труб. Внутренний диаметр кольца «НЛО» подбирается под внешний диаметр трубы под установку без зазоров. | |||||

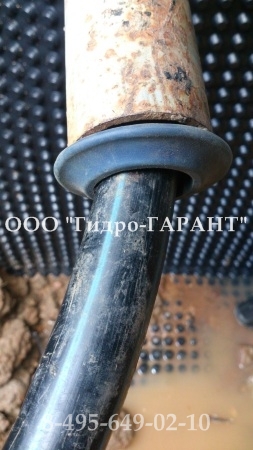

 | После заполнения пространства между трубой и гильзой кабалкой, на трубу надевается «НЛО». |  | Внутренний диаметр кольца «НЛО» подбирается для установки на трубу без зазора. |  | Рекомендуем применять резиновую манжету с креплением хомутами и стяжными болтами для 100% защиты. |

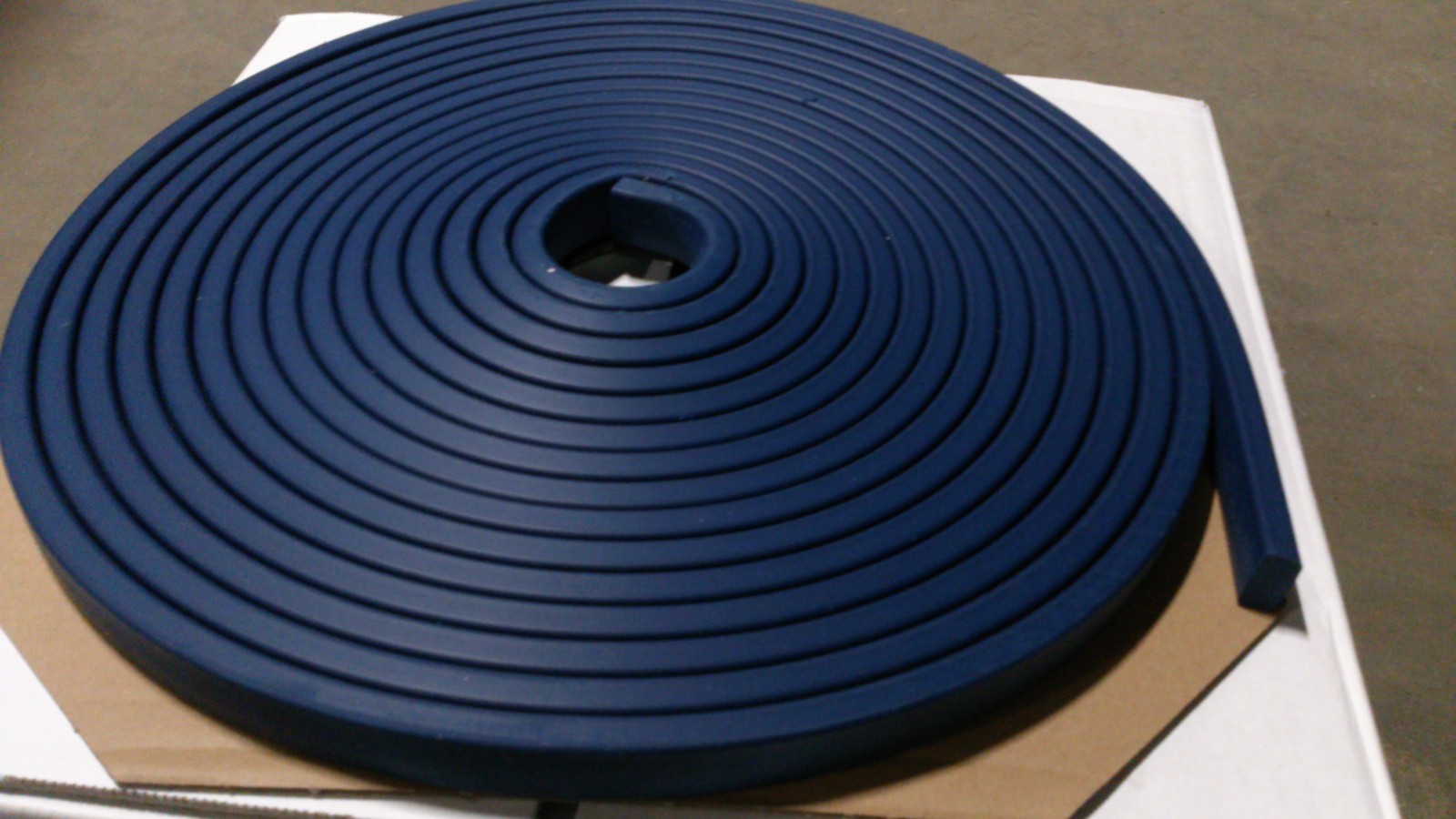

| Набухающий профиль из синтетического каучука «Гидрофил» | ||
|---|---|---|

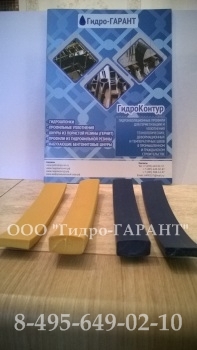

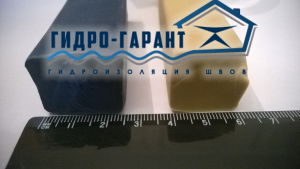

Профиль различного сечения из гидрофильной резины различного цвета (синего – для обычной воды, желтого – для соленой). | ||
Гидрофил | Гидрофил+соль | |
Твердость: | 35 по Шору А | 25 по Шору А |
Предел прочности: | > 3 МПа | > 3 МПа |
Максимальное удлинение: | > 400% | > 400%
|
Температура работы: | -20˚С/+75˚С | -20˚С/+75˚С |
Мощность набухания в соленой воде: | ---- | 250% |
Мощность набухания в бетонной воде: | 400% | 700% |
Мощность набухания в дождевой воде: | 500% | 1000% |
Погодная устойчивость: | Отличная | Отличная |
Химическая устойчивость: | Хорошая общая химическая устойчивость, но мы советуем быть осторожными с ароматическими маслами и топливом, с растительными маслами и крепкими ароматическими растворителями. | |
| Размеры | Коробка | Поддон | Размеры | Коробка | Поддон |
|---|---|---|---|---|---|
20*5 мм 20*5 мм соль | 5*10 м | 60*50м= 3000 м | 20*20 мм 20*20 мм соль | 9*5 м | 8*45м= 360м / 24*45м= 1080м |
20*10 мм 20*10 мм соль | 9*10м | 24*90м= 2160 м | 20*30 мм 20*30 мм соль | 4*5м | 18*20м= 360м / 54*20= 1080м |
30*30 мм 30*30 мм соль | 3*5 м | 24*15м= 360м | 100*5 мм 100*5 мм соль | 2*15 м | 24*30= 720м |
50*5 мм 50*5 мм соль соль | 4*15м | 24*60= 1440м | U-профиль 30 мм U-профиль 30 мм соль | 20*2,4м | 24*48м= 1152 м |
U-профиль 20 мм U-профиль 20 мм соль | 20*2,4м | 24*48м= 1152м | T-профиль Т-профиль соль | 20*2,4м | 24*48м= 1152м |

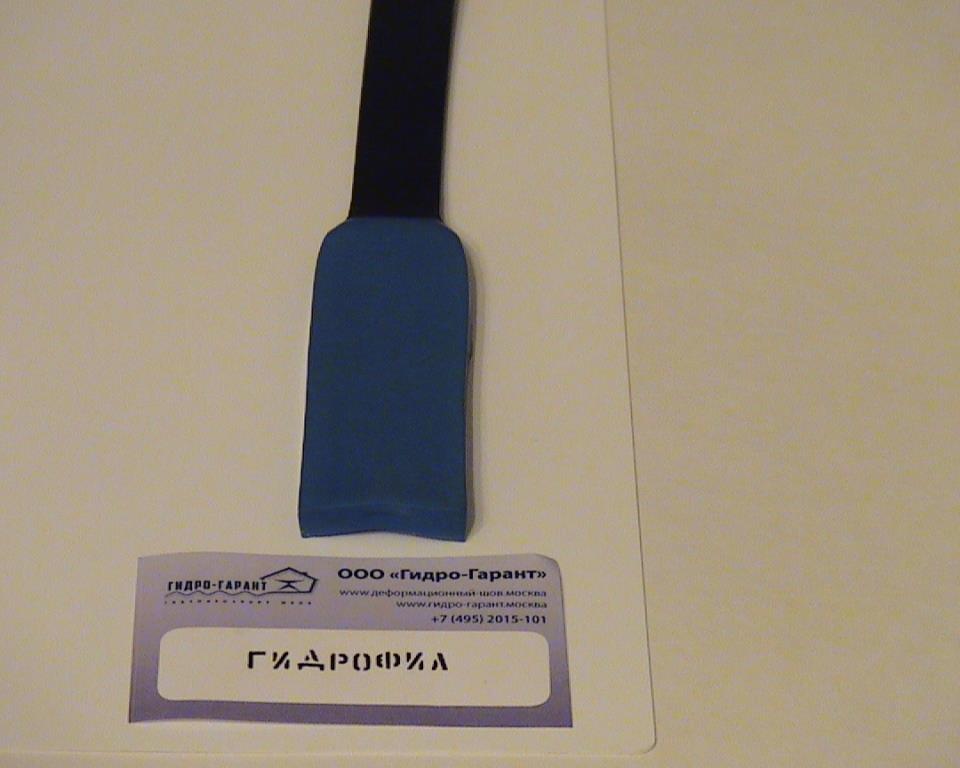

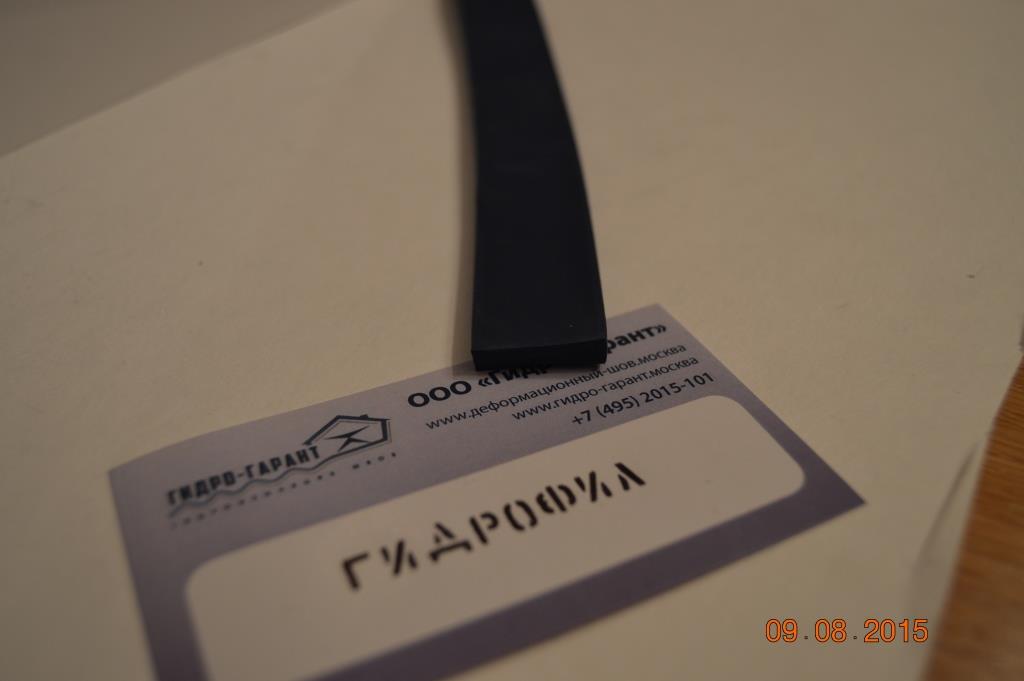

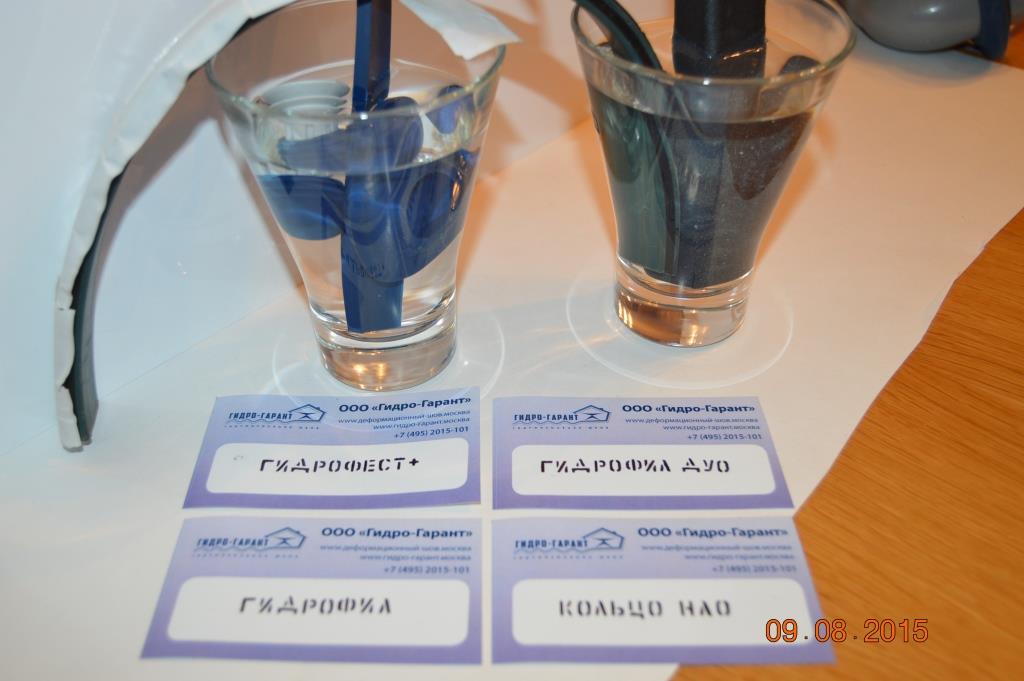

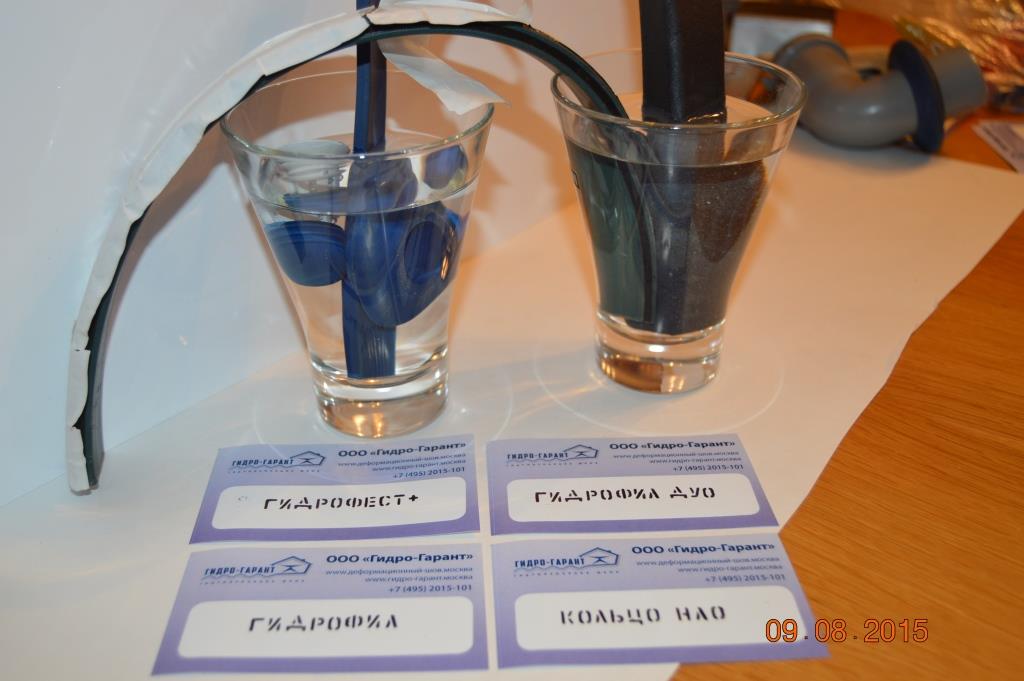

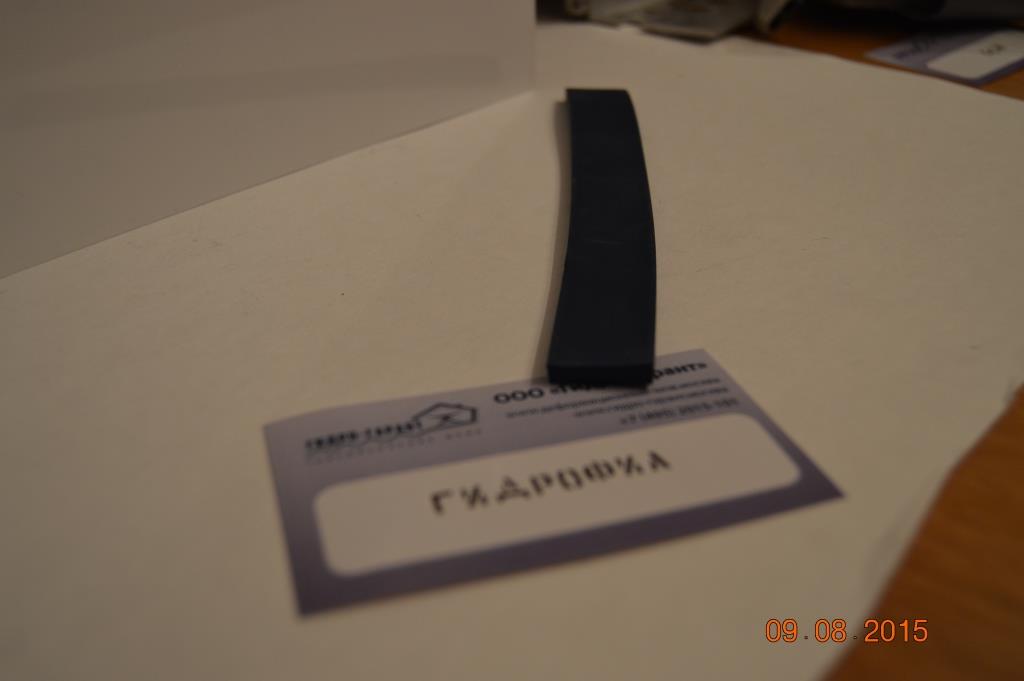

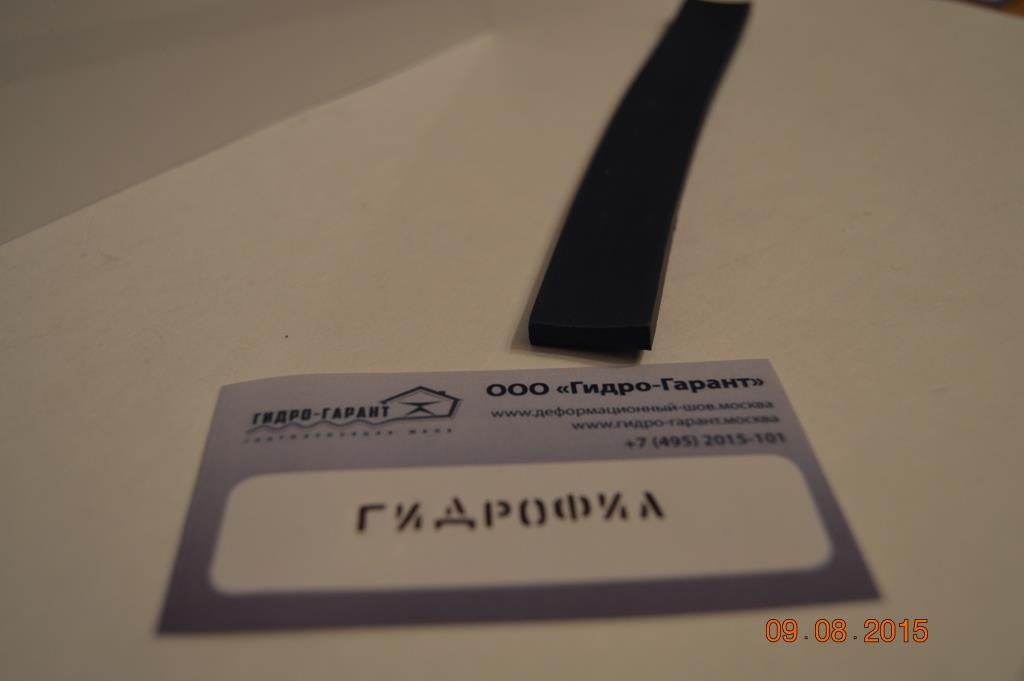

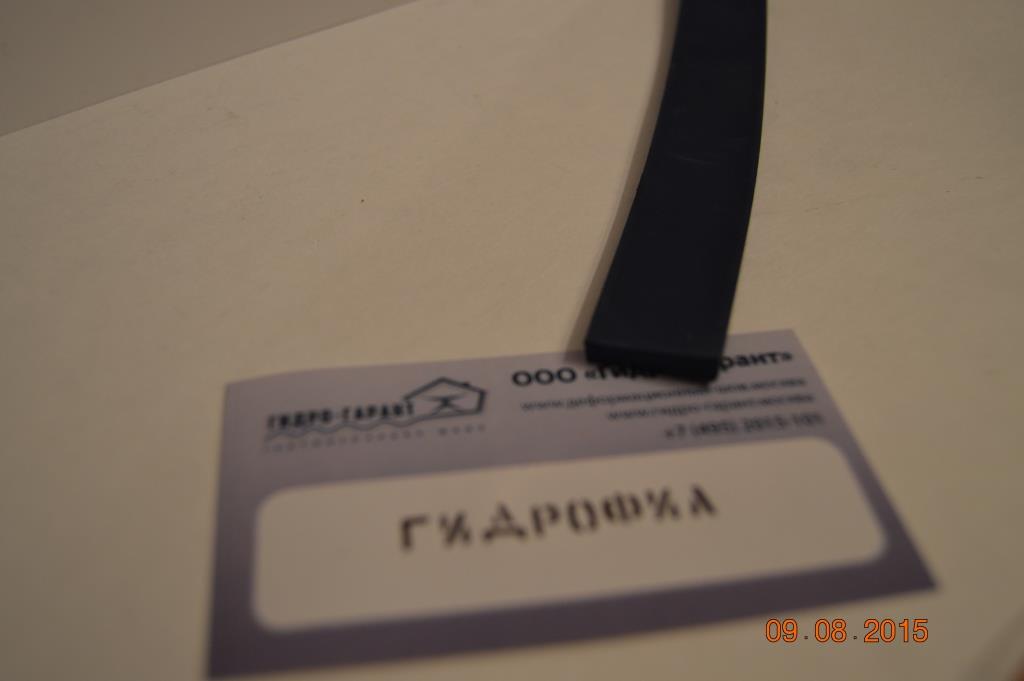

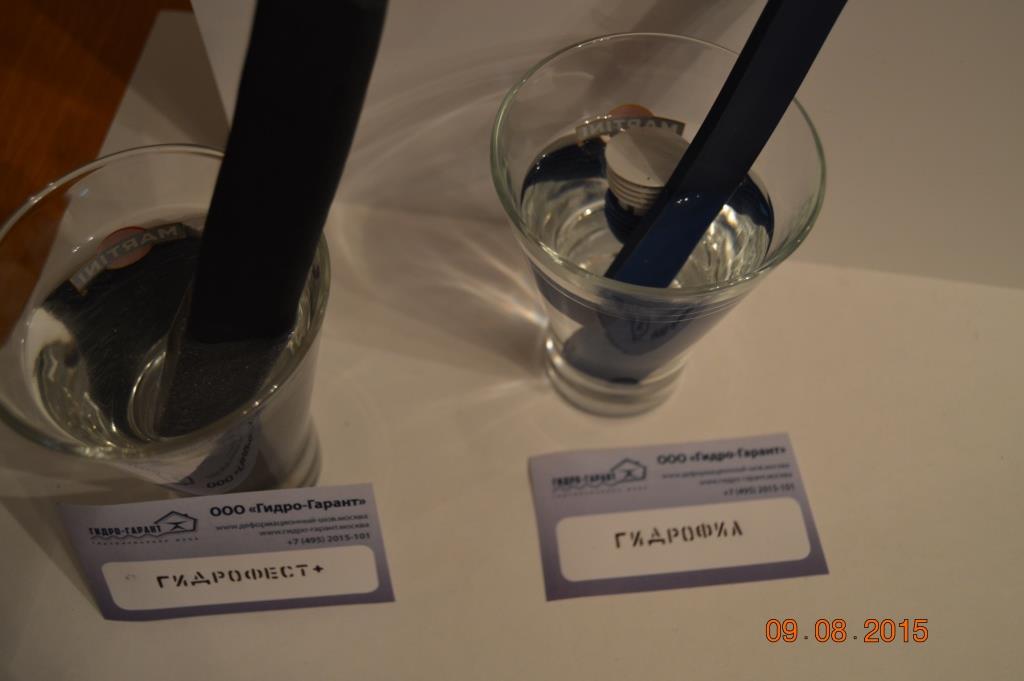

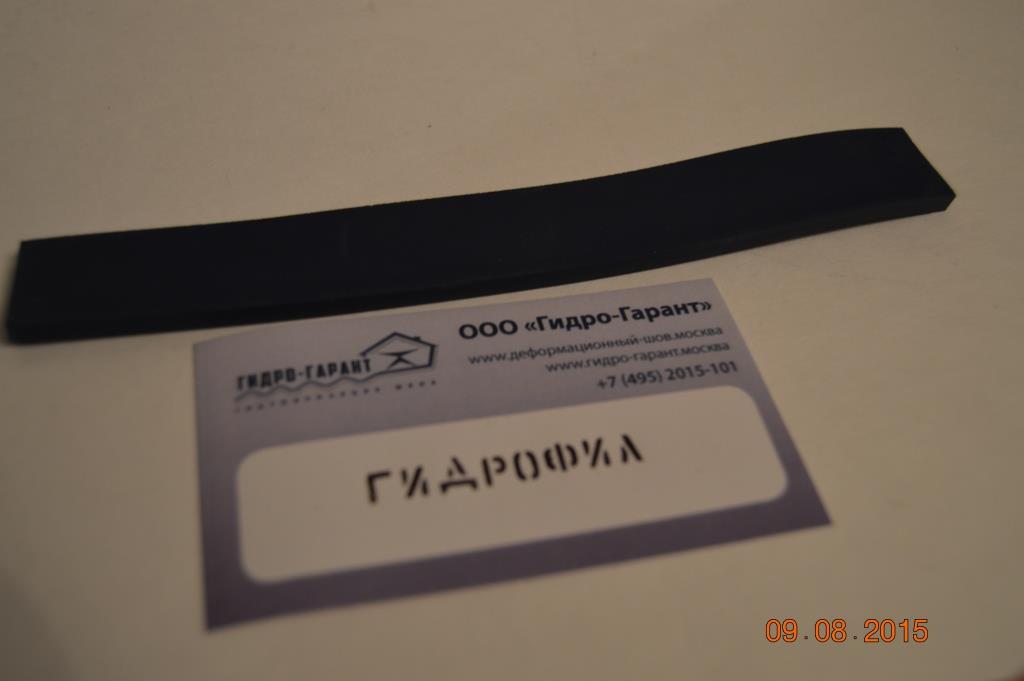

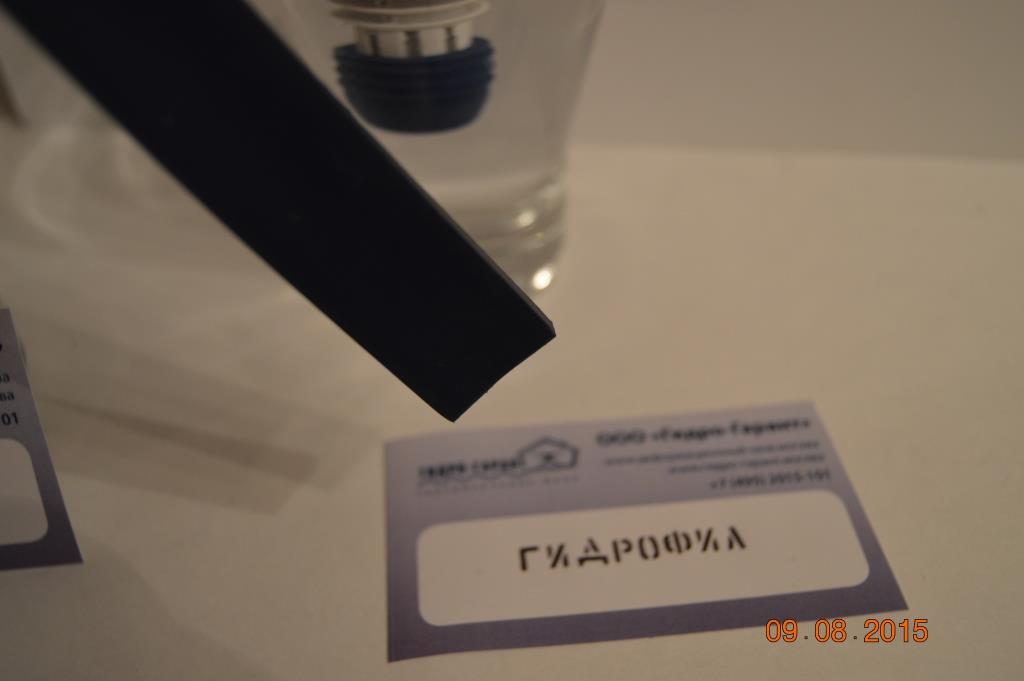

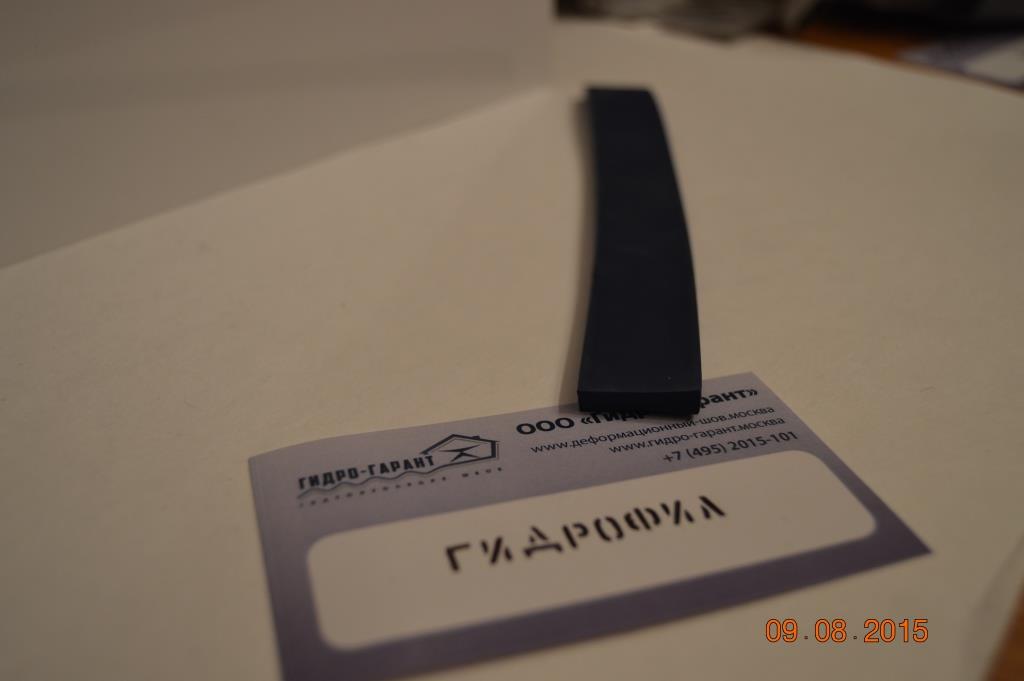

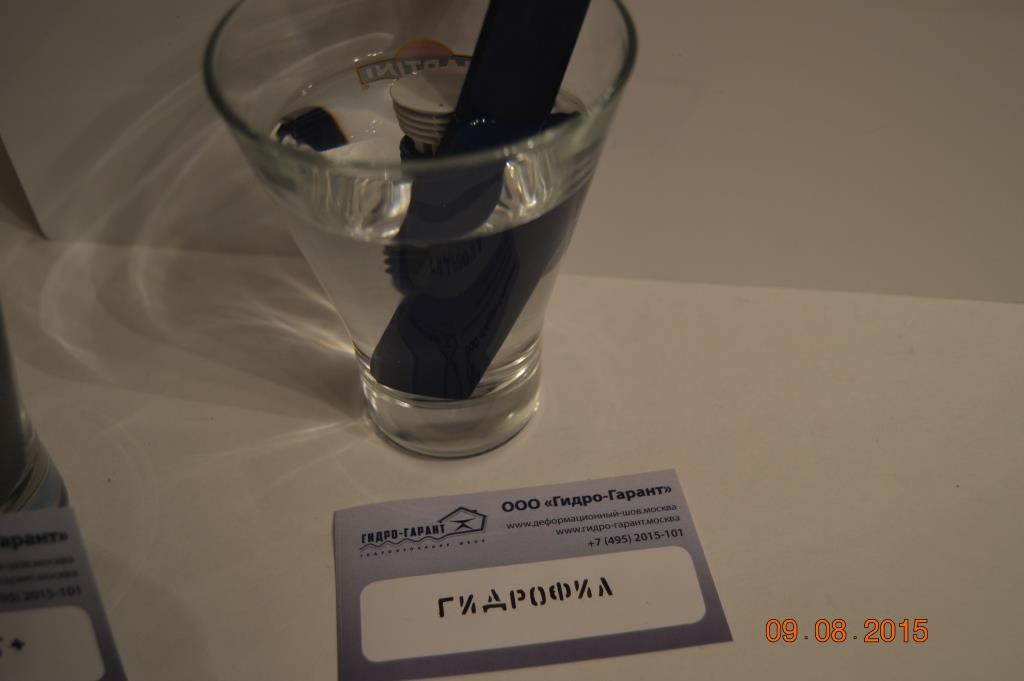

Фотографии набухающего профиля Гидрофил до и после набухания

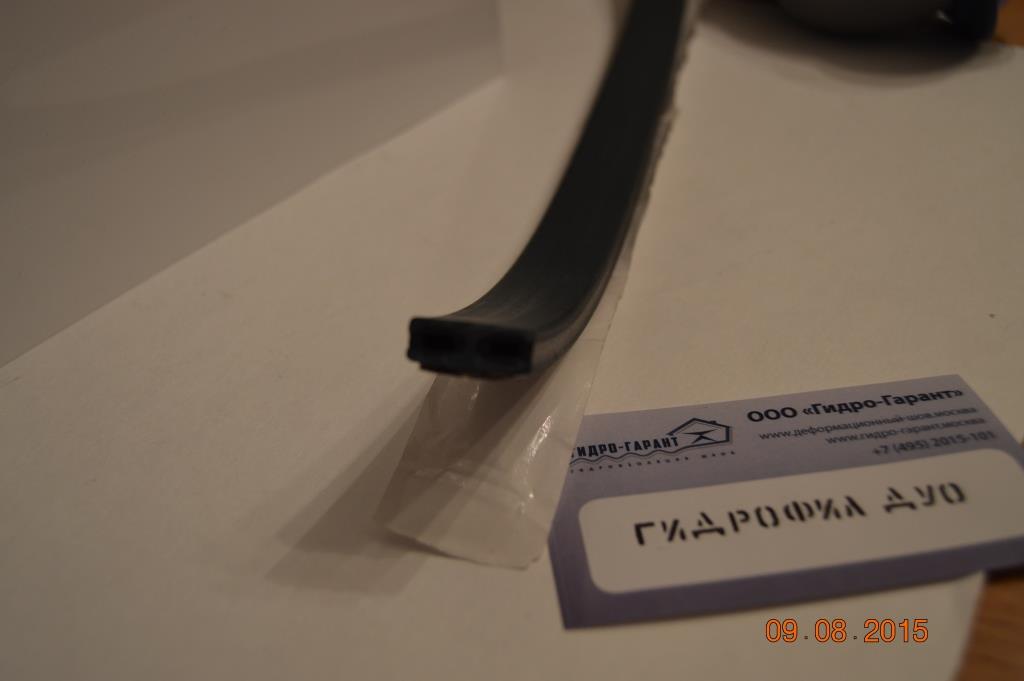

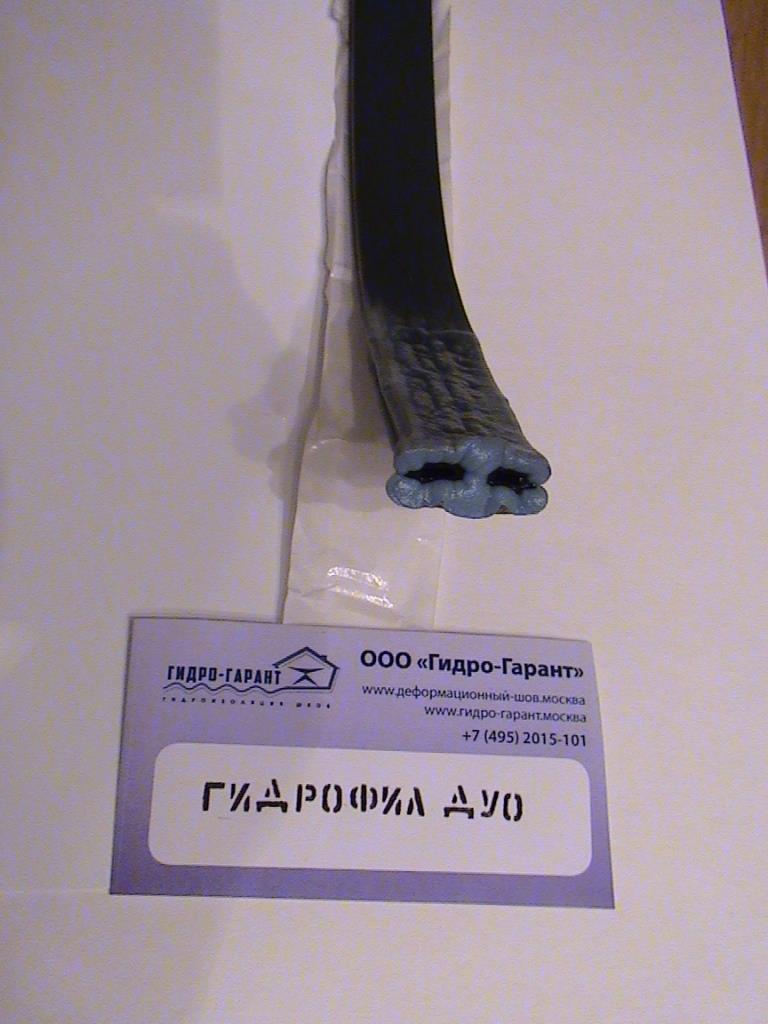

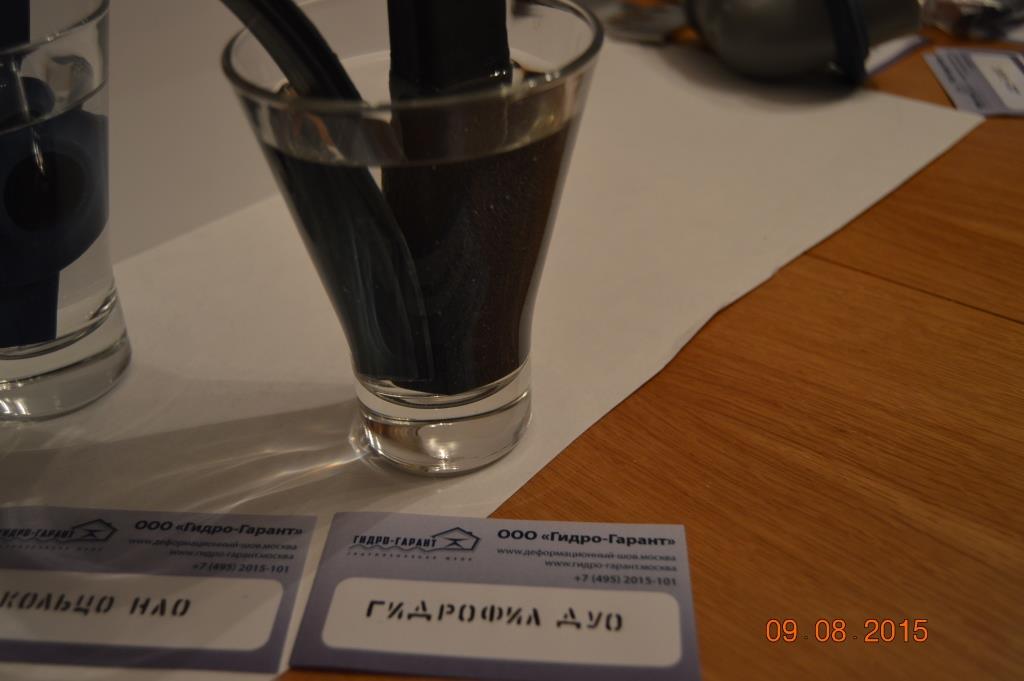

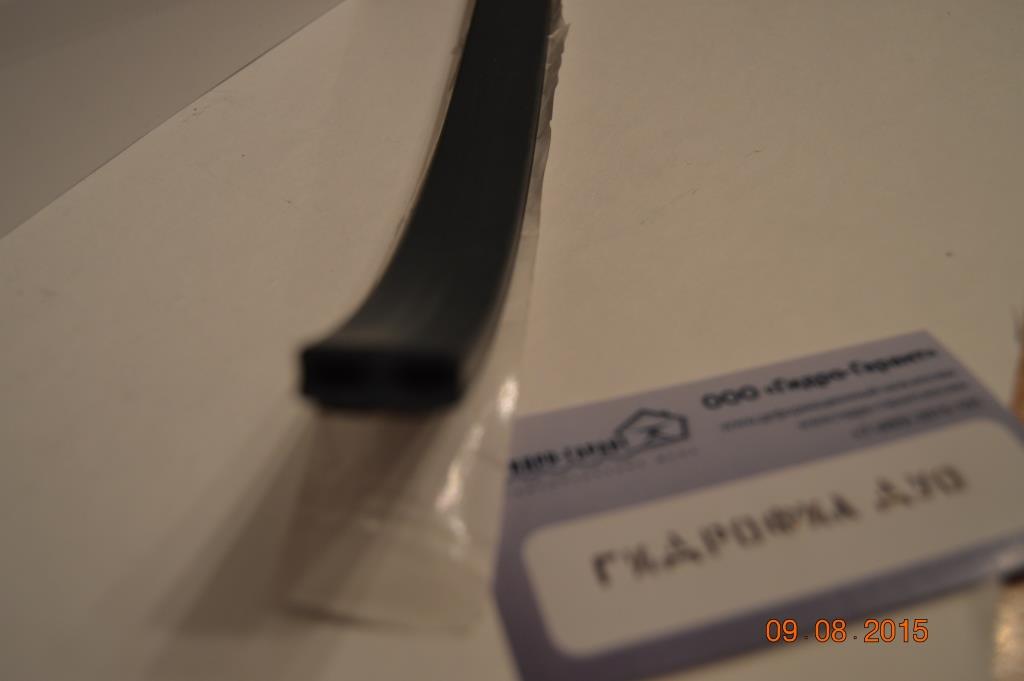

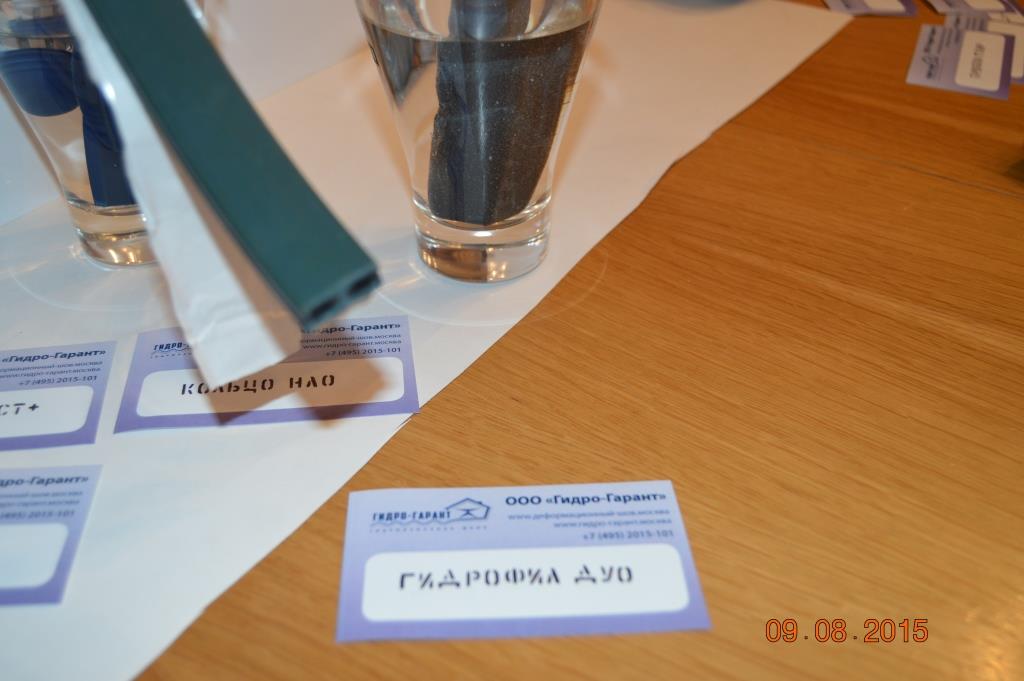

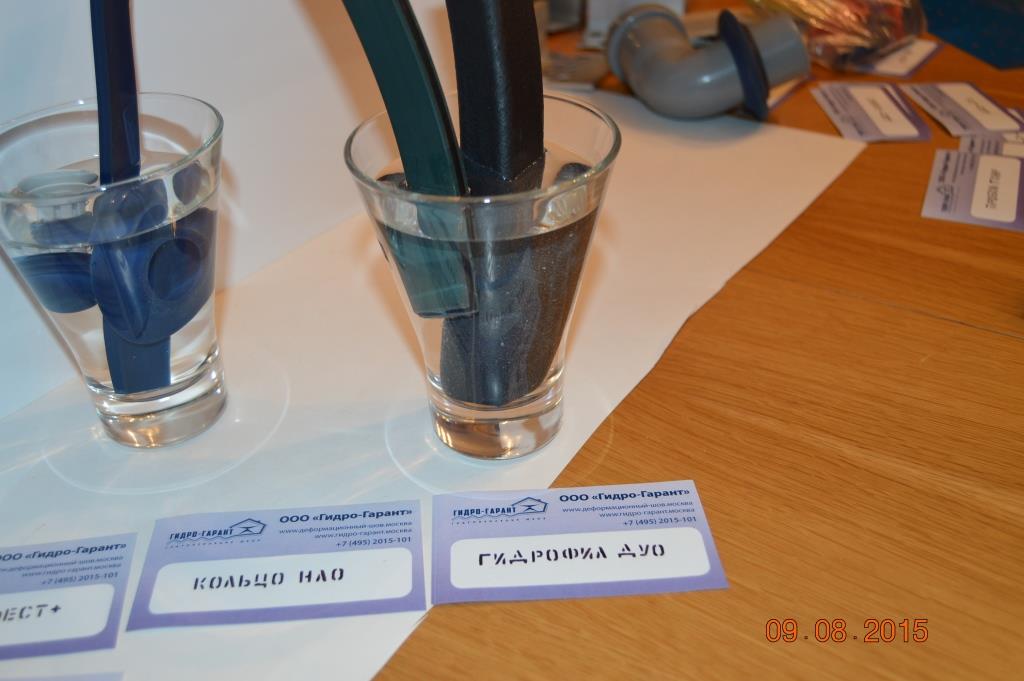

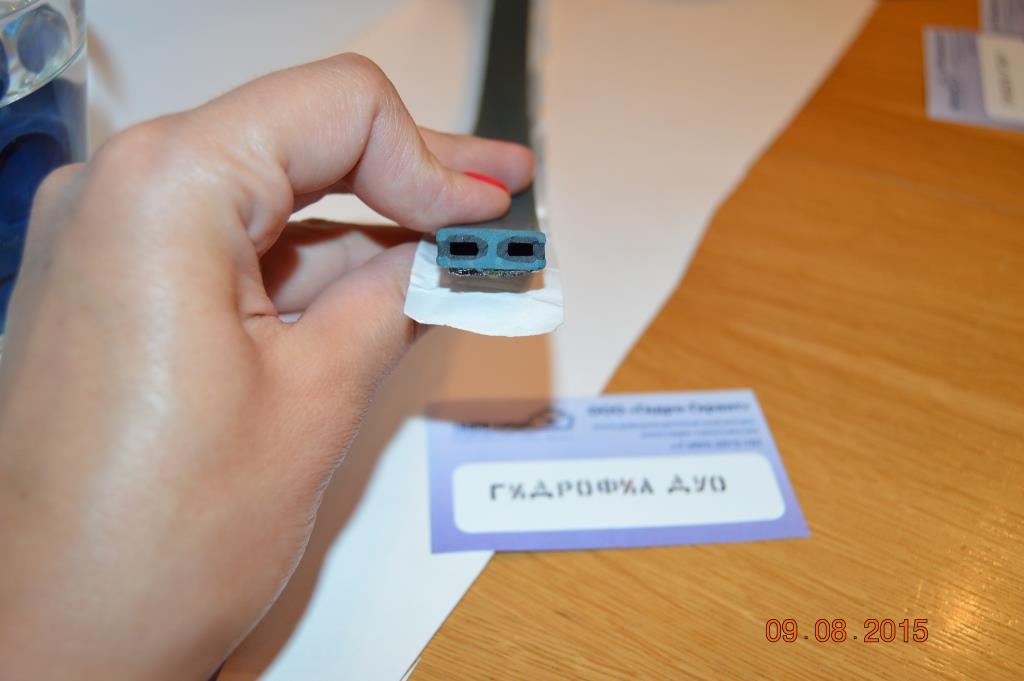

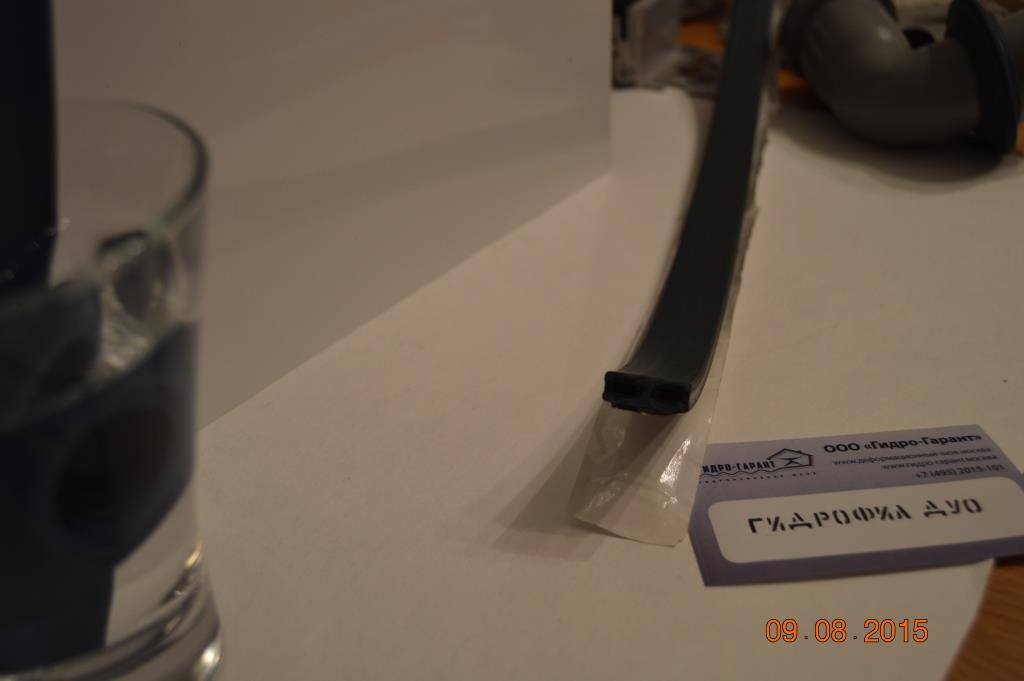

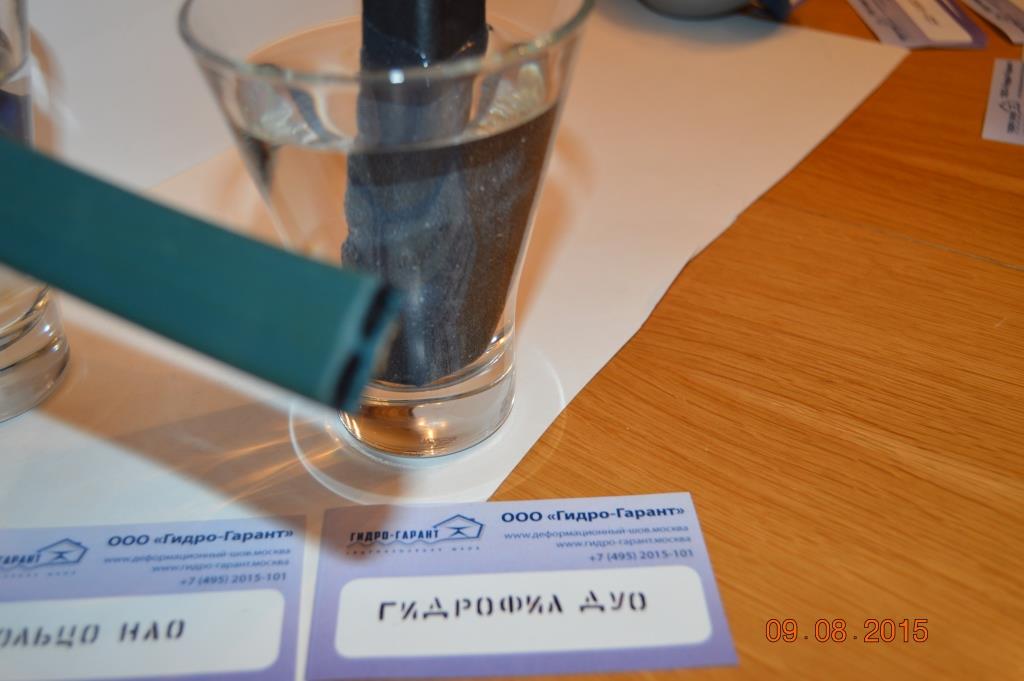

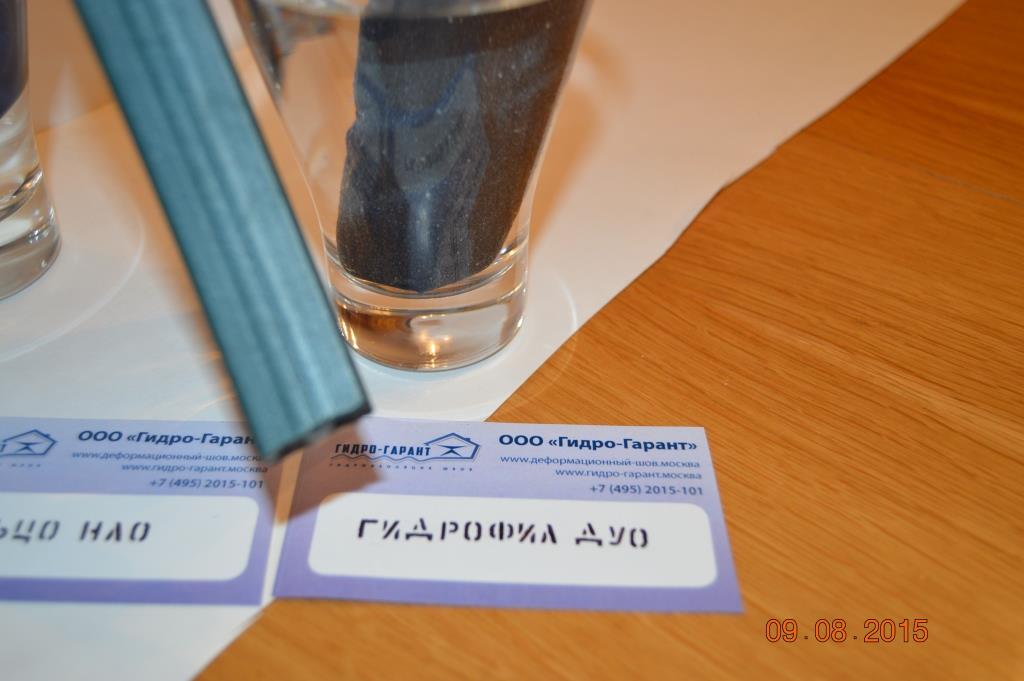

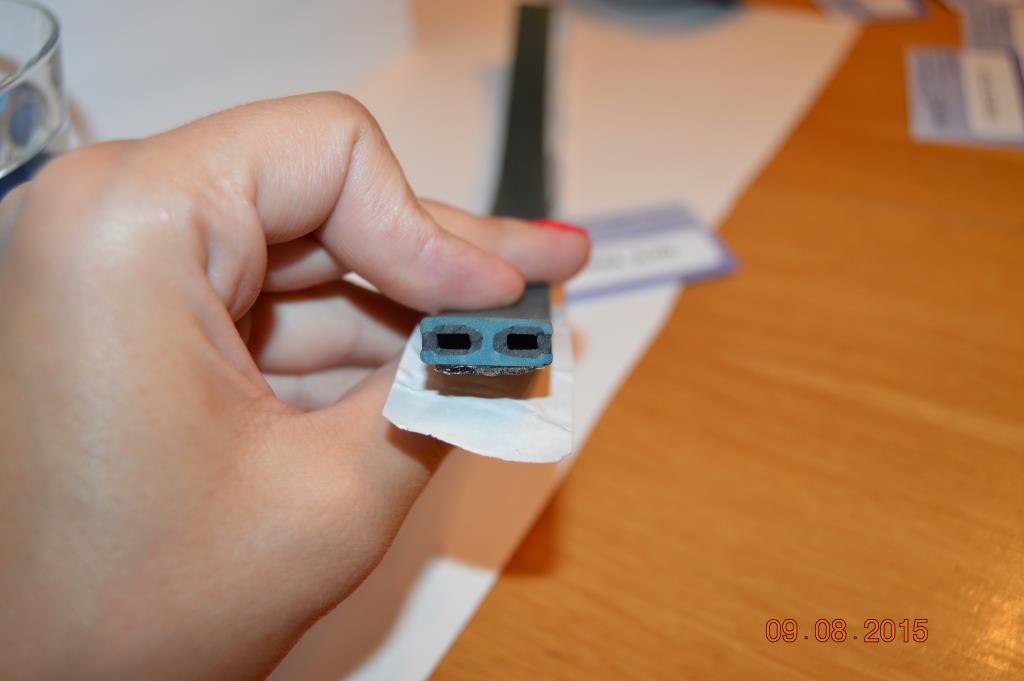

Фотографии набухающего профиля Гидрофил ДУО до и после набухания
