ОгнеКонтур МП – противопожарные муфты

ОгнеКонтур МП - пассивная противопожарная защита узлов пересечения ограждающих конструкций с нормированной степенью огнестойкости EI-180 полимерными трубами с номинальным диаметром до 160 мм.

В современном гражданском и промышленном строительстве в основном применяются полимерные трубы для прокладки водопровода и канализации.

При пожаре пластиковая труба выгорает и места прохода коммуникаций через стены и перекрытия способствуют условию для распространения огня на последующие этажи и соседние помещения. Для предотвращения распространения пожара через узлы прохода коммуникаций, применяются противопожарные муфты ОгнеКонтур МП.

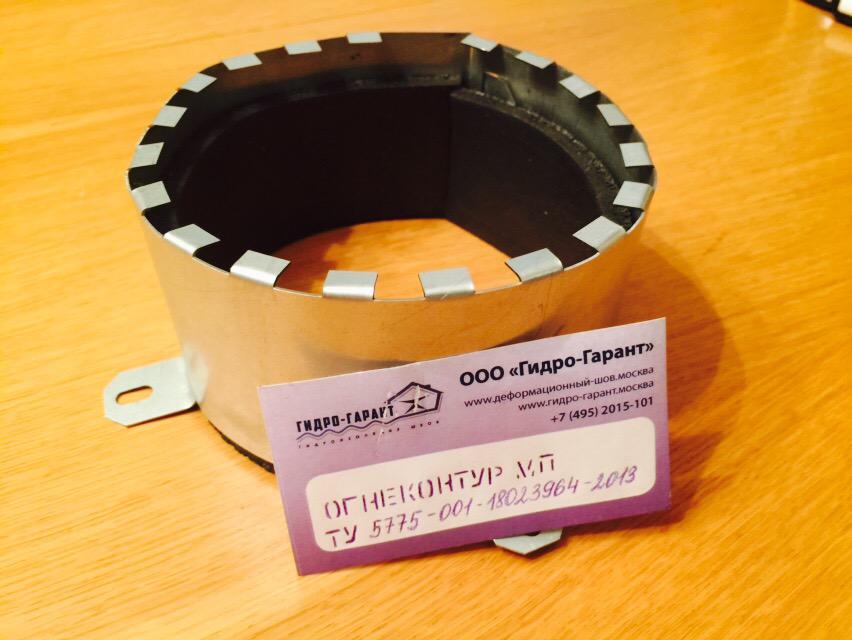

Компания «ГК Гидро-Гарант, ИНН 5038134595» производит самосрабатывающие противопожарные муфты ОгнеКонтур МП (ТУ 5775-001-18023964-2013) для предотвращения распространения пожара через места прохода горючих полимерных труб систем внутренней канализации и водоснабжения через стены и перекрытия с нормированной степенью огнестойкости

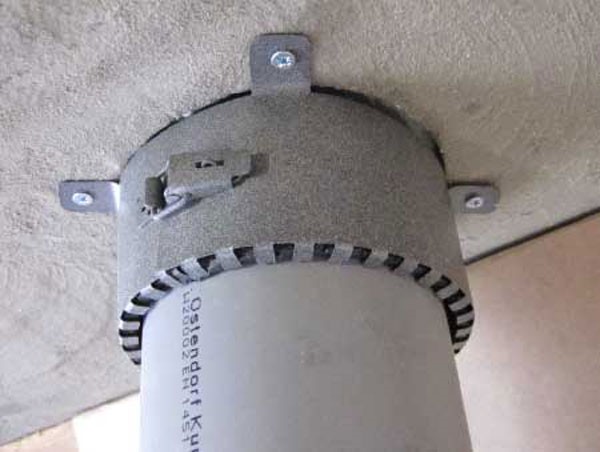

Предельная огнестойкость наших противопожарных муфт составляет 180 мин. Благодаря разъемному корпусу и надежному креплению наша муфта легко монтируется и демонтируется. Муфта, через которую проходит защищаемая труба, крепится к стене или потолочному перекрытию при помощи саморезов (дюбелей) или заделывается в проеме цементным раствором

ОгнеКонтур МП (муфта противопожарная) – это устройство, которое обеспечивает надёжную защиту от распространения огня по пластиковым трубам при пожарах в многоэтажных зданиях.

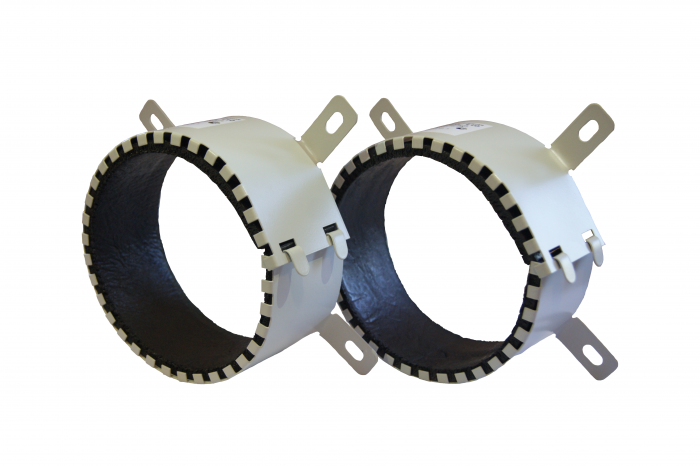

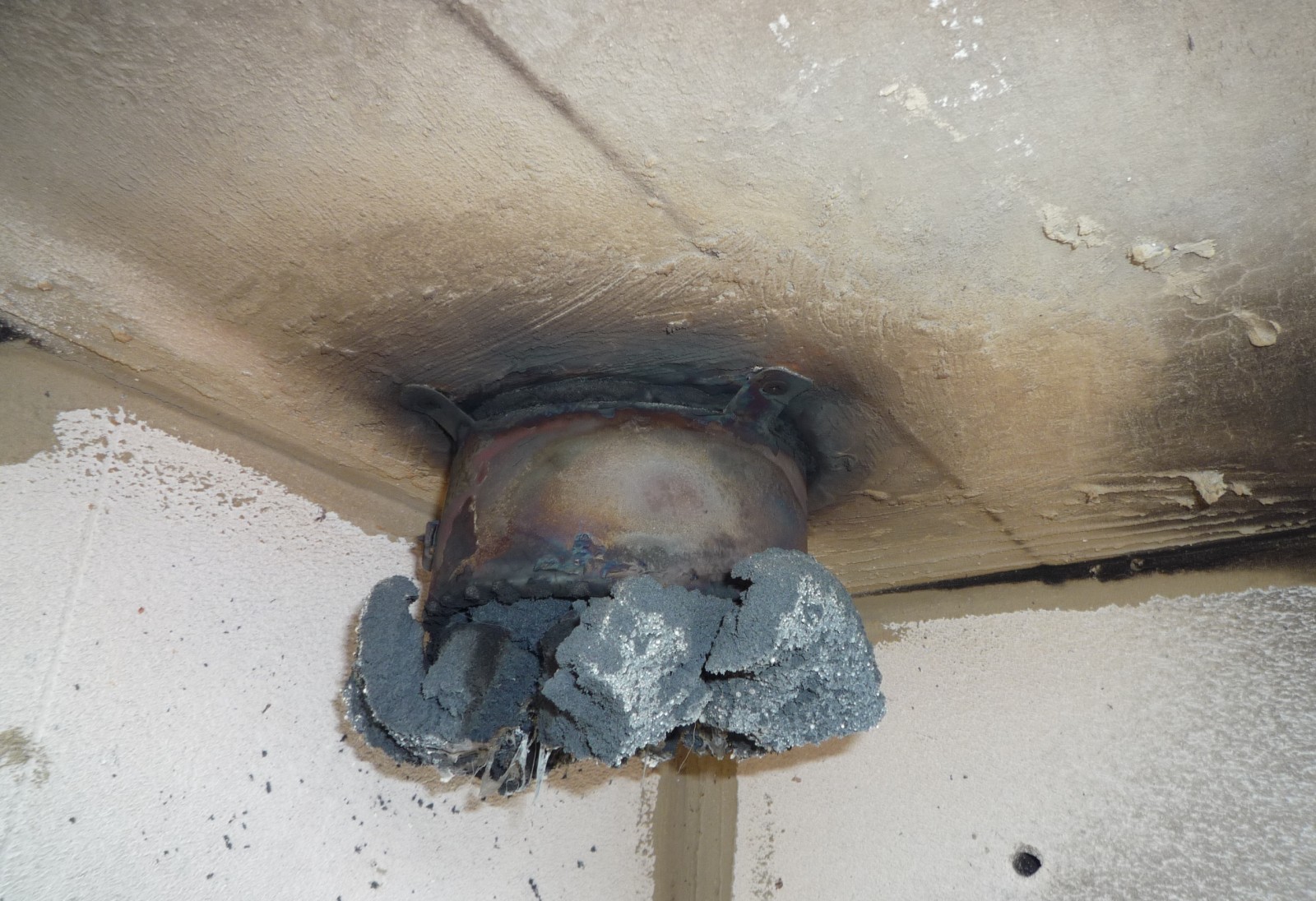

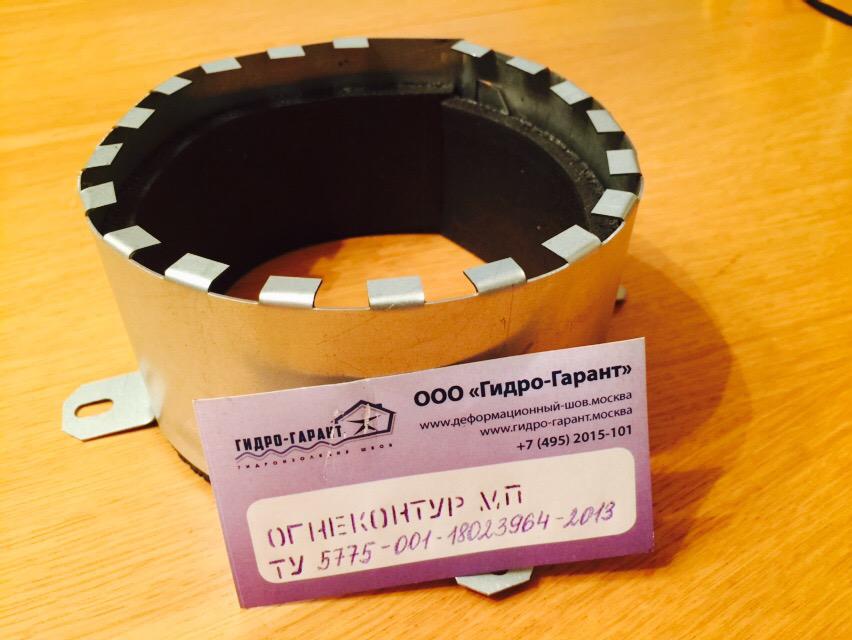

Муфта состоит из металлического корпуса цилиндрической формы, внутри находится терморасширяющийся материал. Под воздействием температуры вкладыш муфты расширяется в 20-30 раз, образуя негорючую заглушку - пенококс, герметизируя тем самым отверстия, образовавшиеся вследствие расплавления пластиковых труб. В случае неполного выгорания трубы, под силой расширения, материал пережимает плавящуюся пластмассовую трубу.

ПРЕИМУЩЕСТВА МУФТ ОгнеКонтур МП

• Качественная, сертифицированная продукция, прошедшая испытания, непосредственно от производителя.
• Высокий предел огнестойкости – до 3-х часов, EI-180 для полимерных труб внутренним диаметром до 160 мм включительно
• Корпус муфты является разъемным и снабжен креплением, позволяющим использовать их на уже проложенные трубопроводы и делает простым монтаж и демонтаж изделия;
• Корпус муфты изготовлен из стали и окрашен порошковой краской, что надежно защищает изделие от коррозии.
• Начало срабатывания муфты уже на 15 сек. при температуре от +120°, время полного перекрывания узла пересечения – на 4 мин;
• Срок эксплуатации муфт противопожарных 30 лет при температуре от -50° до +80°С.
• Не снижаемый остаток всех типоразмеров на складе.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ:

Изделия могут поставляться как в единичном экземпляре, так и партиями в коробках. Масса коробки не более 15 кг. Складировать допускается не более 5 коробок в высоту.

Хранение допускается при температуре от -50⁰С до +60⁰С и относительной влажности воздуха 85 %. Транспортировка может осуществляться всеми видами транспорта.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ:

При монтаже и эксплуатации противопожарной муфты ОгнеКонтур МП - не происходит загрязнение окружающей среды, специальных мер защиты не требуется.

К работе допускаются персонал, прошедший инструктаж по ТБ, ОТ, ЭБ и ПБ в соответствии с действующими требованиями и правилами.

При монтаже противопожарных муфт применять стандартные индивидуальные средства защиты: каски, перчатки, очки, защитные комбинезоны.

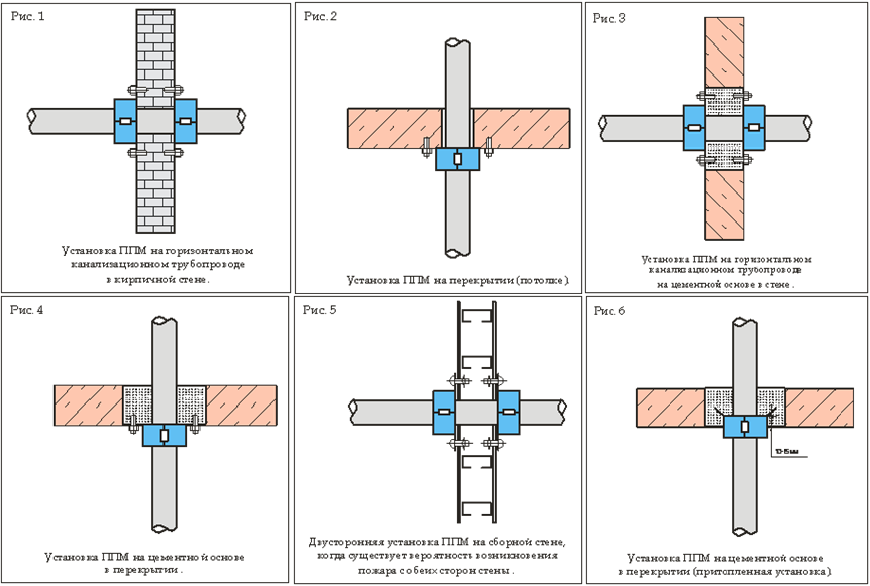

ПРИМЕРЫ ВИДОВ МОНТАЖА

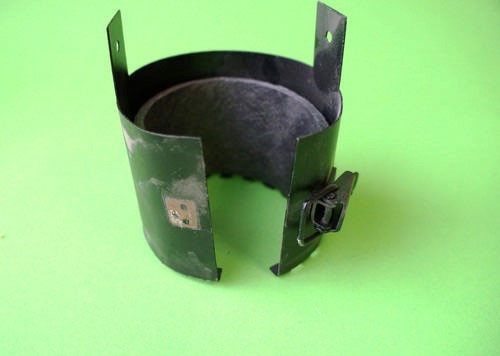

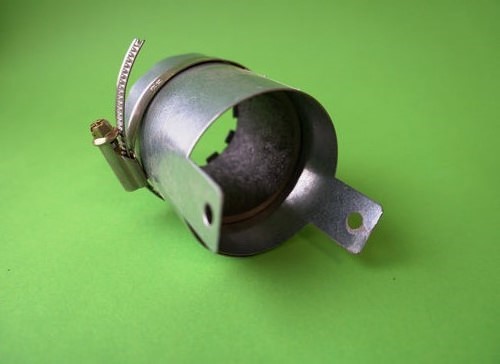

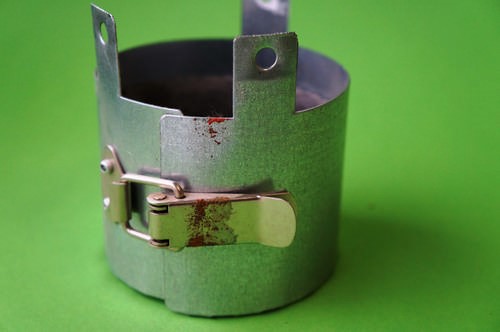

ТИПЫ МУФТ:

Муфта противопожарная ОгнеКонтур МП – применяется для защиты узлов прохода коммуникаций ограждающих конструкций с полимерными трубами от распространения огня, и могут устанавливаться в зданиях различного назначения, таких как: многоквартирные высотные здания, поликлиники, гостиницы, аэропорты, вокзалы, торговые центры, паркинги, предприятия лёгкой и тяжёлой промышленности.

Прайс-лист на муфты противопожарные ОгнеКонтур МП ТУ 5775-001-18023964-2013

ЛЕНТА ТЕРМОУПЛОТНИТЕЛЬНАЯ ОгнеКонтур ЛТУ (ТУ 5775-001-18023964-2013)

НОРМАТИВНАЯ БАЗА:

Требования об установке противопожарных муфт отражены в следующих нормативных документах:

Федеральный закон №123 от 22.07.2008 «Технический регламент о требованиях пожарной безопасности»,

Глава 31. Требования пожарной безопасности к строительным конструкциям и инженерному оборудованию зданий и сооружений.

Статья 137. Требования пожарной безопасности к строительным конструкциям.

- пункт 4. Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций);

ГОСТ Р 53306-2009 «Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость» -

в настоящем стандарте применяются следующие термины с соответствующими определениями:

3.1 узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов - сопряженные элементы перекрытий, стен или перегородок с проходящими через них одиночными или в пучке пластмассовыми трубопроводами с отсечными защитными устройствами.

3.2 отсечные защитные устройства - обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления, обеспечивающие перекрытие пластмассовых трубопроводов в местах сопряжения с пересекаемыми строительными конструкциями;

СП 40-107-2003 – « Свод правил по проектированию и строительству».

Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб.

Пункт 4.23 - В многоэтажных зданиях на трубопроводах следует устанавливать противопожарные муфты со вспучивающим огнезащитным составом, препятствующие распространению пламени по этажам.

ТР 83-98 - Изменение №2 в Технические рекомендации по проектированию и монтажу внутренних систем канализации зданий из полипропиленовых труб и фасонных частей.

раздел 2. Особенности проектирования внутренних систем канализации из полипропиленовых труб.

2.1. При проектировании систем внутренней канализации многоэтажных жилых зданий и зданий социально-культурного назначения для обеспечения требований пожаробезопасности рекомендуется предусматривать противопожарные преграды в виде муфт со вкладышем из огнезащитного терморасширяющегося (вспучивающегося) материала, обладающих пределом огнестойкости от ЕI 120 до ЕI 180.

Общее требование законодательных и нормативных актов:

В многоэтажных зданиях на трубопроводах следует устанавливать противопожарные муфты со вспучивающим огнезащитным составом, препятствующие распространению пламени по этажам.
