Деформационный шов типа ДШ-СТ (нержавеющая сталь)
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие требования к качеству и долговечности профиля, а также требования по пожарной безопасности к использованию негорючих строительных материалов. Ведь данный профиль полностью изготовлен из высококачественной нержавеющей стали.
Описание
Конструктивно деформационный шов состоит из стальных направляющих. В качестве компенсатора также служат направляющие из нержавеющей стали. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из нержавеющей стали, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

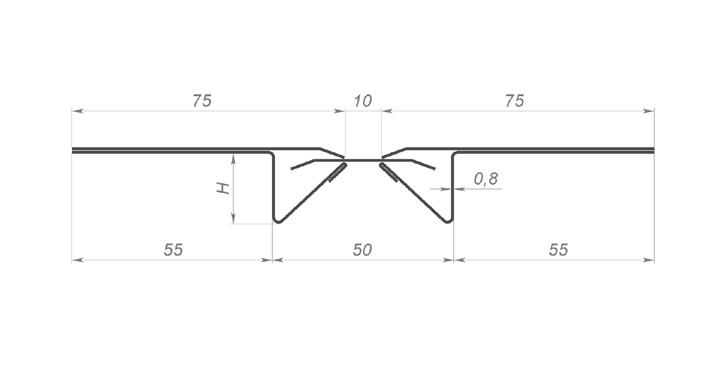

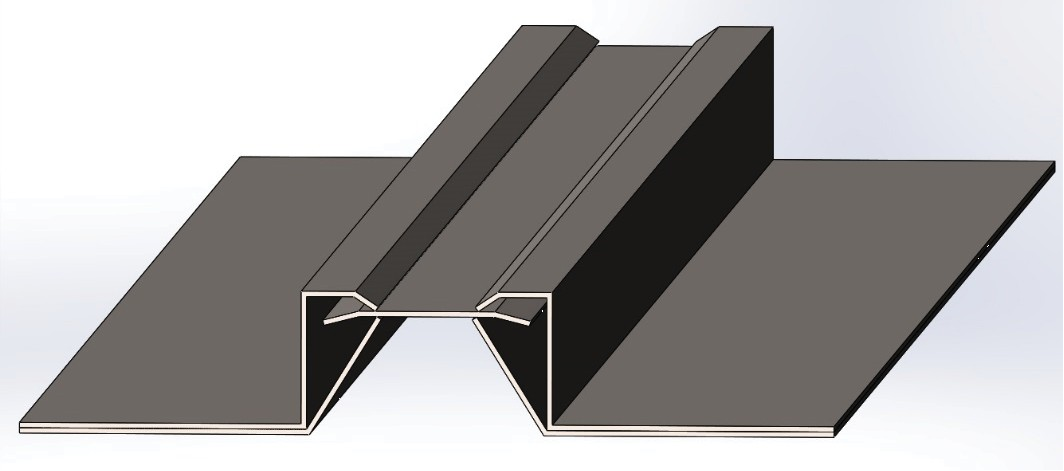

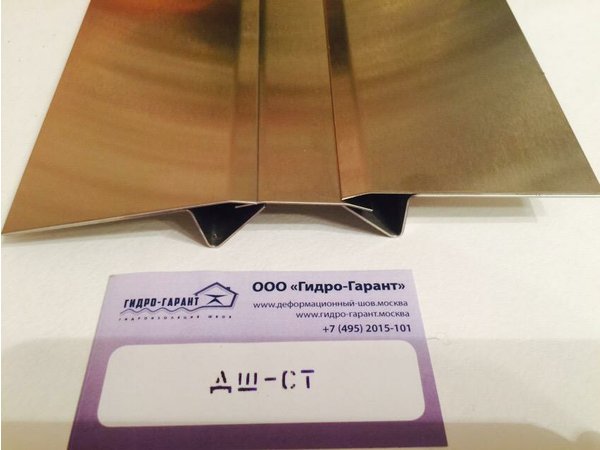

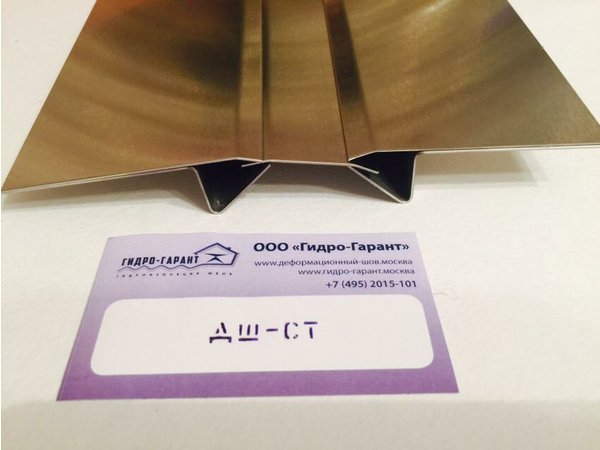

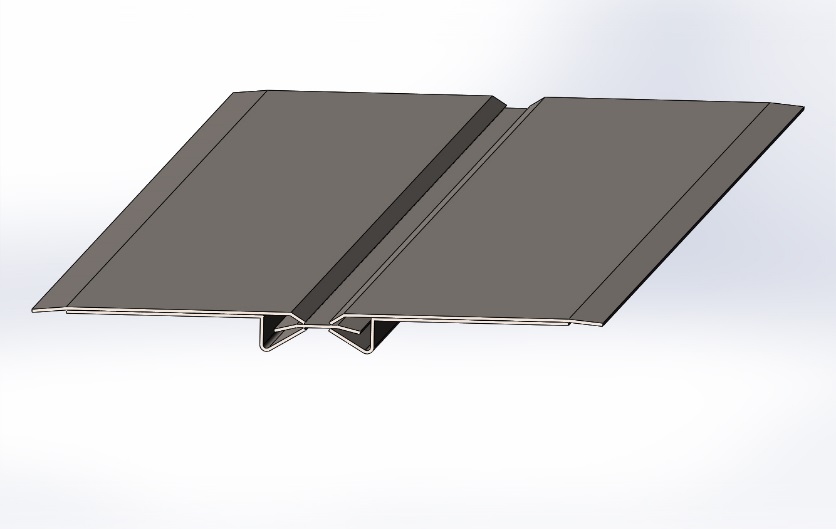

Конструкция накладного деформационного шва из нержавеющей стали ДШ-СТ

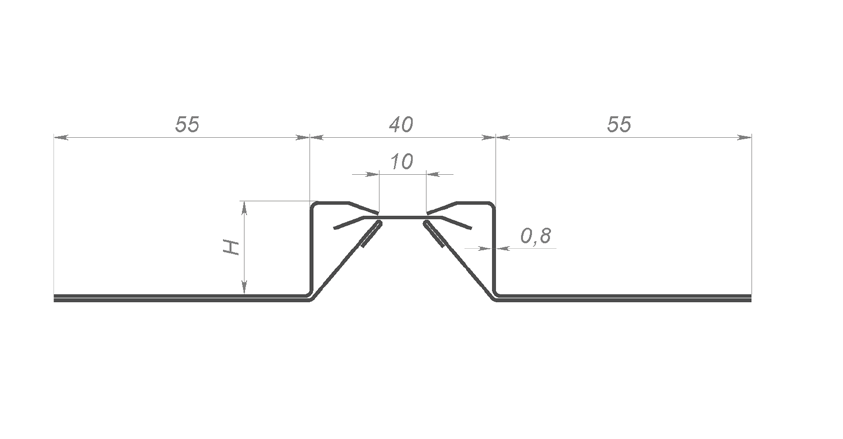

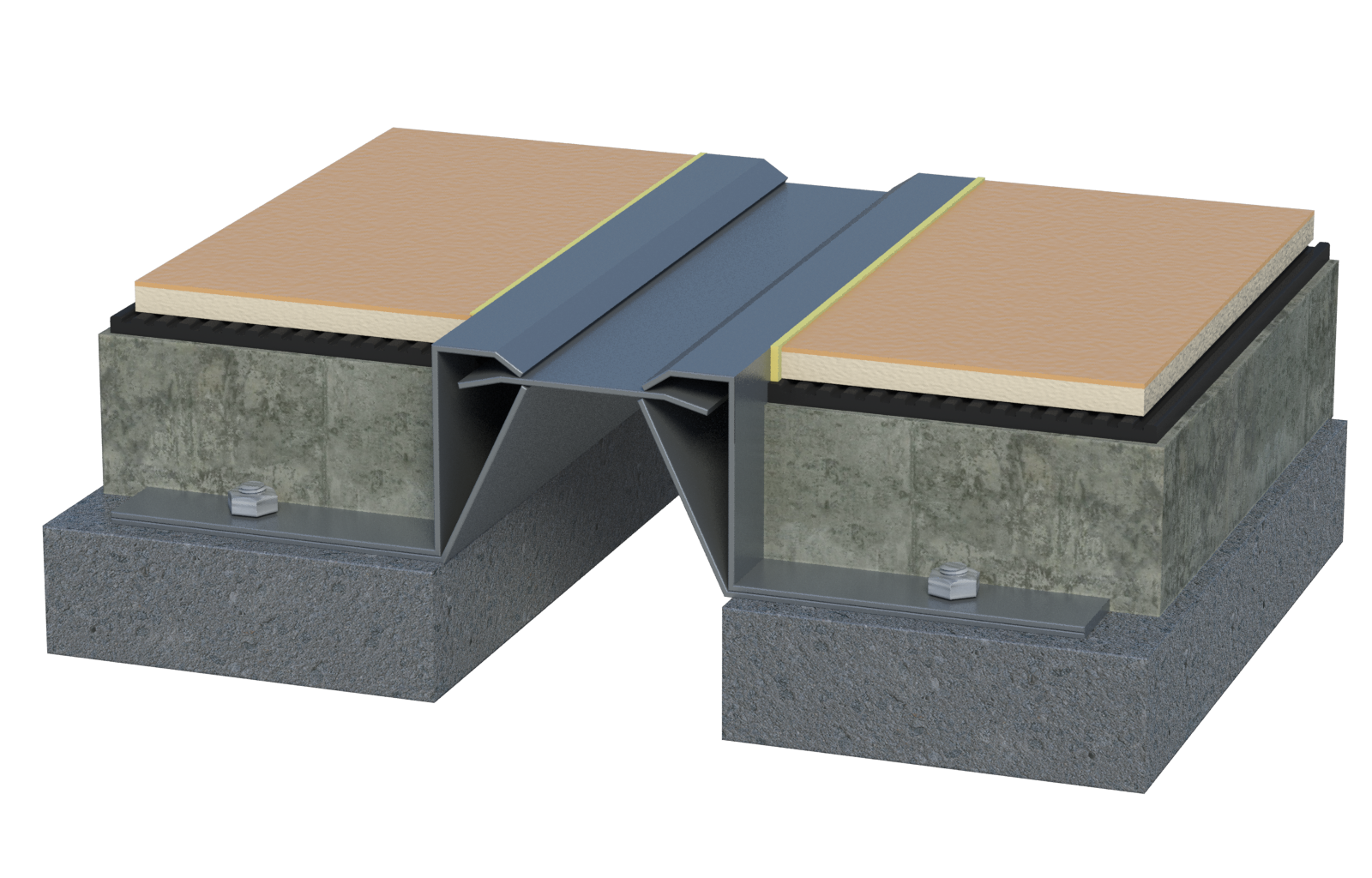

Конструкция закладного деформационного шва из нержавеющей стали ДШ-СТ

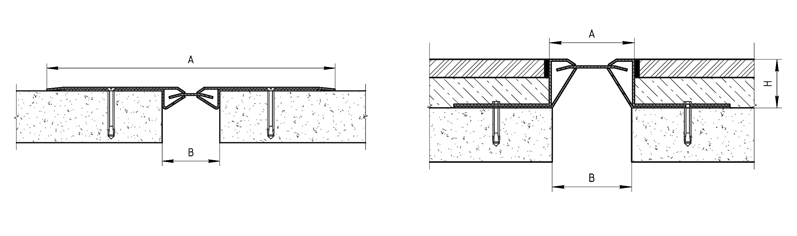

Размеры и технические характеристики шва ДШ-СТ
| Тип шва | Размеры, мм | Перемещения, мм | Нагрузка | ||
| Cжатие | Растяжение | Сдвиг вертикально | |||
| ДШ-СТ − 50/0 Шов –30-50 мм |  | 15 | 15 | 5-7 | До 50 кН |
| ДШ-СТ − 50/50 Шов –30-50мм |  | 13 | 13 | До 50 кН | |

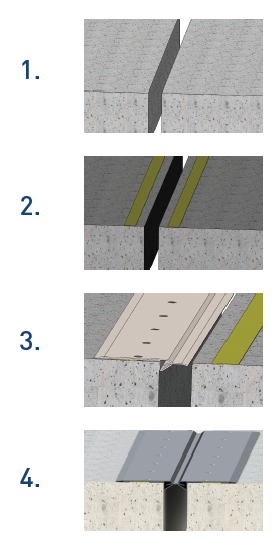

Инструкция по сборке накладного деформационного шва ДШ-СТ из нержавеющей стали
Для сборки конструкции необходимо:
1) Обеспылить и обезжирить поверхность бетона вокруг шва.
2) С двух сторон от шва, на финишное покрытие пола (плитка/керамогранит/мрамор/топинг) приклеиваем двухсторонний ленточный герметик типа Герлен, под планки-держатели, для защиты от протекания воды под конструкцией шва.
3) В планку-ножку вставляем компенсатор, состоящий из стальной направляющей согласно рисунку и крепим планку-ножку механически к поверхности пола.
4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

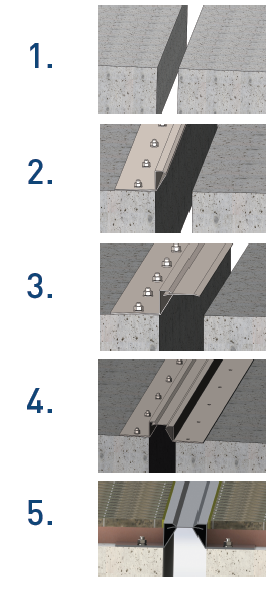

Инструкция по сборке закладного деформационного шва ДШ-СТ
Для сборки конструкции необходимо:
1) Обеспылить и обезжирить поверхность бетона вокруг шва.
2) Механически крепим дюбелями по бетону планку-ножку выбранной высоты к бетонной поверхности.
3) В планку-ножку вставляем стальной компенсатор.
4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.
5) Далее заливаем бетонное основание, учитывая высоту финишного покрытия пола, чтобы в итоге поверхность профиля вышла в одну плоскость с поверхностью пола. Обустраиваем финишное покрытие пола, оставив зазор между стальным профилем и финишным покрытием пола для герметика. В самом конце заливаем герметик в зазор 2-3мм и даем ему высохнуть перед эксплуатацией профиля. Герметик нужен для защиты краев покрытия пола от сколов при сопряжении со стальным деформационным профилем.
Профили из нержавеющей стали, ТМ ГидроКонтур®
| ДШ-СТ (накладной) | Вид профиля | Схема профиля | Цена за пог.м, руб. |
| ДШ-СТ- 50/8 накладной (H=8мм) |  |  | по запросу |
| ДШ-СТ- 50/10 накладной (H=10мм) | по запросу | ||
| ДШ-СТ- 50/12 накладной (H=12мм) | по запросу | ||
| ДШ-СТ (закладной) | Вид профиля | Схема профиля | Цена за пог.м, руб. |
| ДШ-СТ- 40/8 закладной (H=8мм) |  |  | по запросу |
| ДШ-СТ- 40/10 закладной (H=10мм) | по запросу | ||
| ДШ-СТ- 40/12 закладной (H=12мм) | по запросу | ||
| ДШ-СТ- 40/15 закладной (H=15мм) | по запросу |
