Деформационный шов типа ДШ-СМ
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН. Эта модель компенсационного шва наиболее часто встречается в торговых центрах, офисных помещениях и т.д., т.к. по цене и качеству это наиболее выгодный вариант в помещениях, где не используют тяжелую технику и автомобили. Отличие от деформационного шва ДШ-П – форма компенсатора квадрат, т.е. наиболее устойчивая форма компенсатора с максимальной опорой на алюминиевые направляющие.
Описание
Деформационный шов ДШ-СМ состоит из алюминиевых направляющих и компенсатора из ПВХ . Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Алюминиевый профиль накладной может быть окрашен в любой цвет по каталогу RAL. Компенсатор также может быть изготовлен в любом цвете по желанию заказчика.

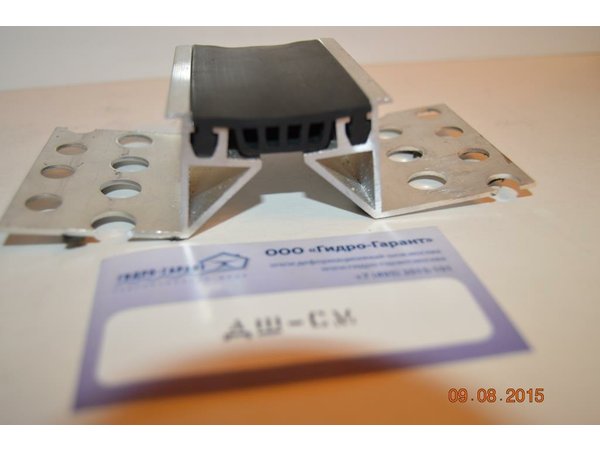

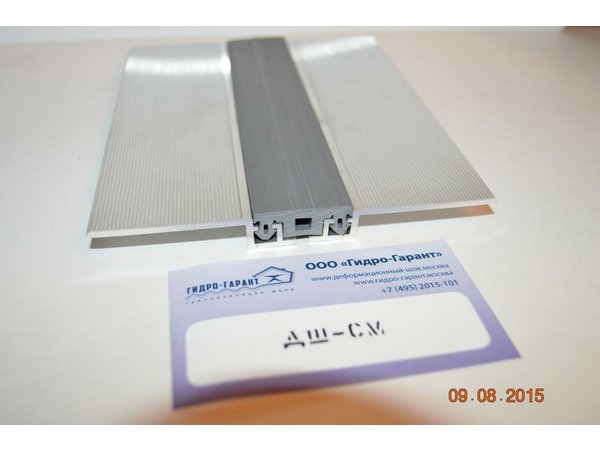

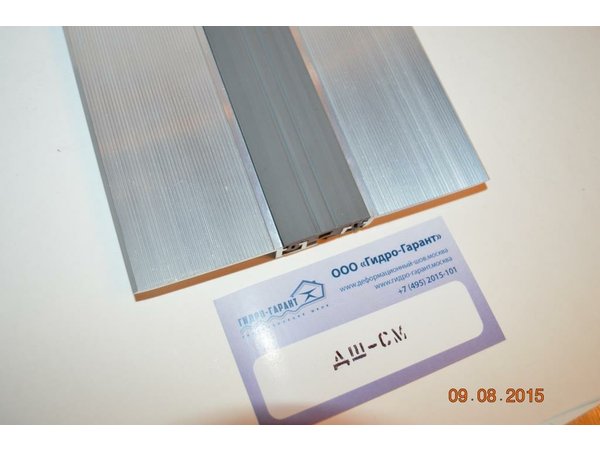

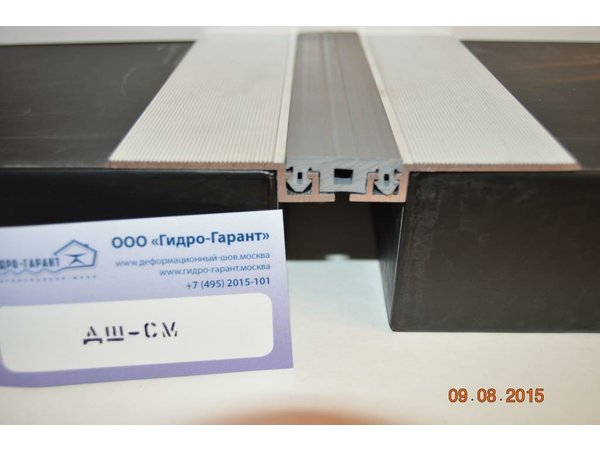

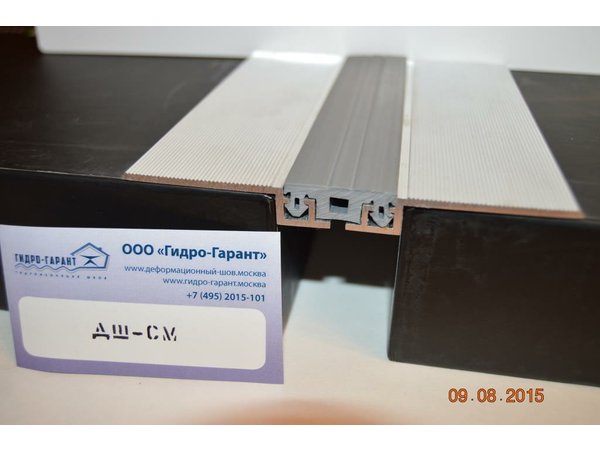

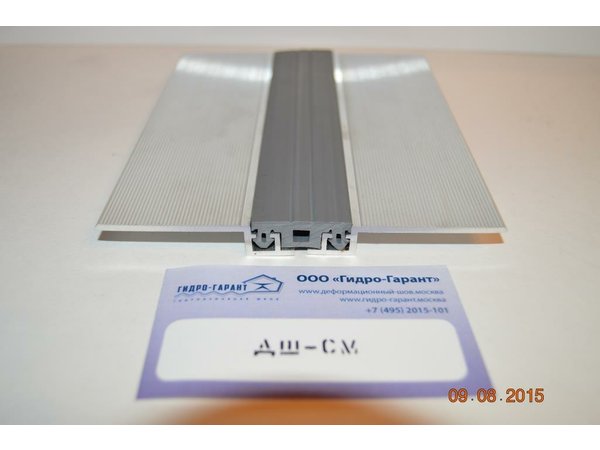

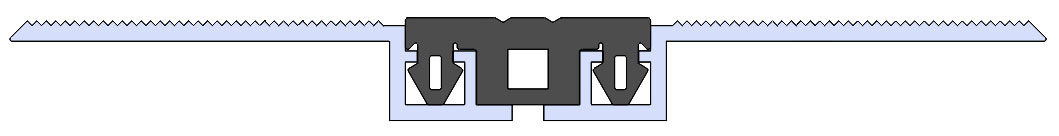

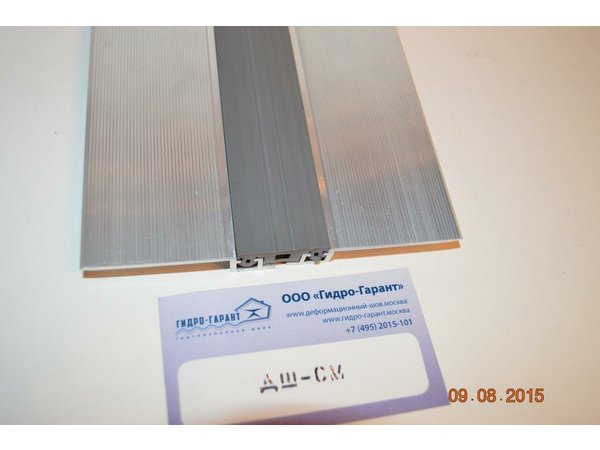

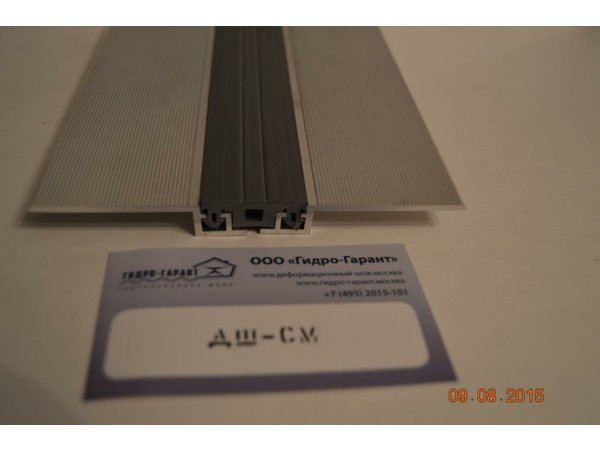

Общий вид шва ДШ-СМ

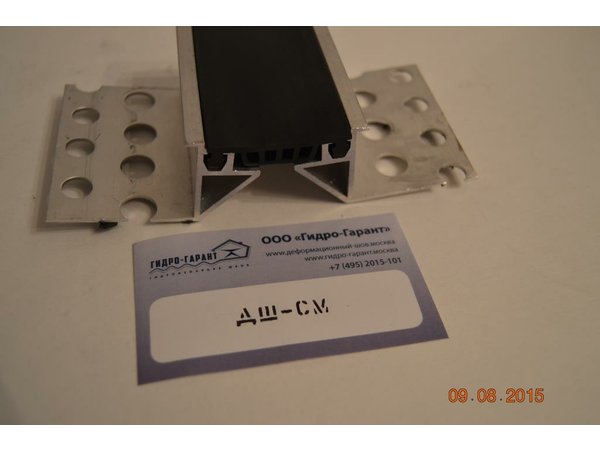

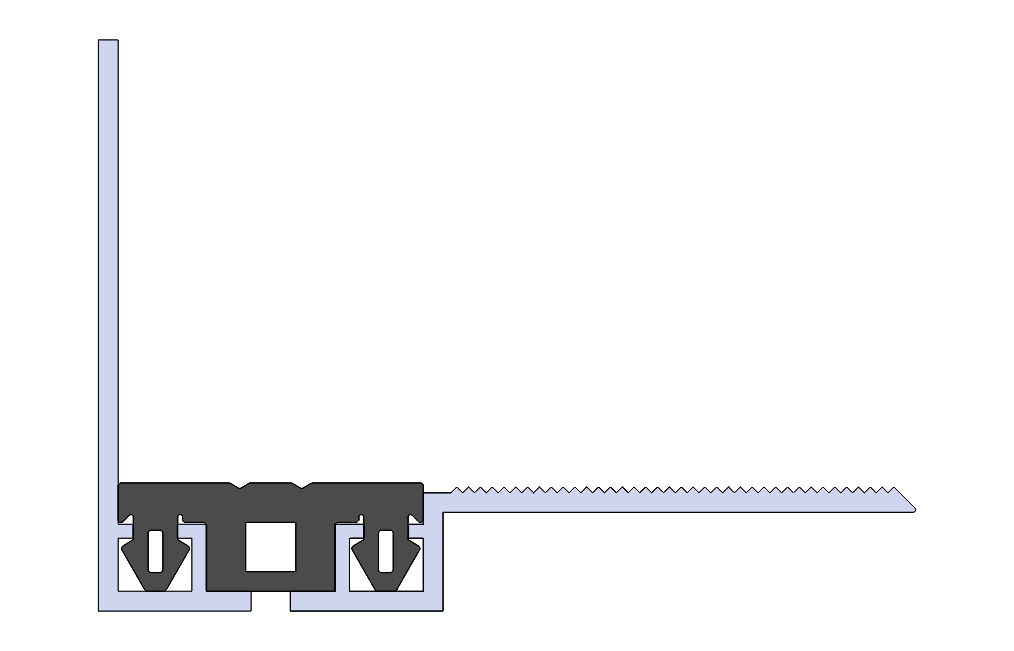

Накладные конструкции деформационных швов ДШ-СМ, прямые и угловые

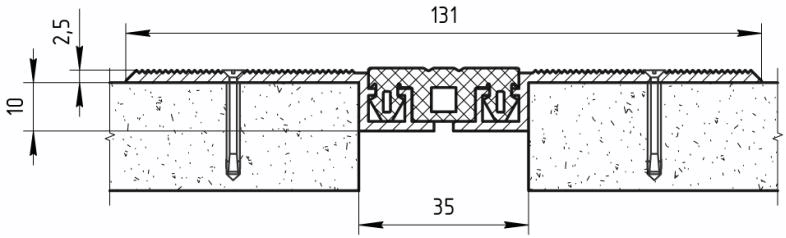

Размеры и допустимые перемещения закладных деформационных швов ДШ-СМ
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | A | Cжатие | Растяжение | Сдвиг вертикально | |
| ДШ-СМ-35/0 | 35 | 131 | 5 | 5 | 4 |
Монтажные схемы

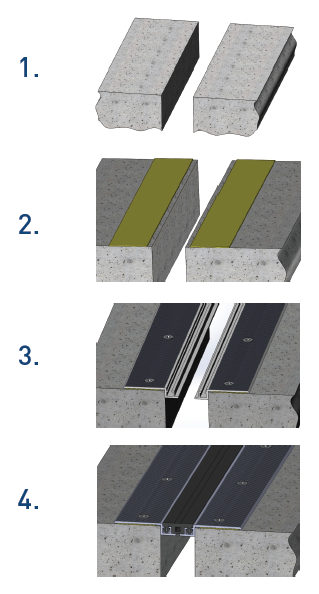

Инструкция по сборке накладной конструкции компенсационного шва ДШ-СМ
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм.
3) На герметик механически крепятся алюминиевые планки деформационного шва.
4) В специальные пазы на планках вставляется компенсатор из ПВХ, который поставляется в бухтах. Если компенсатор приходится соединять, то рекомендуется делать в стык с использованием цианакрилатного клея.
Деформационные швы ДШ-СМ для пола с нагрузкой до 20кН для швов 30мм, ТМ ГидроКонтур®
- Накладной деформационный профиль для швов 30мм
- Заменяемый камерный компенсатор, цвета по RAL
| ДШ-СМ (накладной для полов внутри помещений) | Схема шва | Цена за пог.м, руб. |
| ДШ-СМ - 30/0 |  | по запросу |
| ДШ-СМ - 50/0 |
| ДШ-СМ (накладной угловой для полов) | Схема шва | Цена за пог.м, руб. |
| ДШ-СМ - 30/0 угловой |  | по запросу |
| ДШ-СМ - 50/0 угловой |
