Деформационный шов типа ДШ-ПН
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН. Данный профиль подходит для помещений с высокой проходимостью людей. Предназначен для узких швов шириной 20мм. Компенсирует сдвиг в трех направлениях до 2,5мм.
Подходит под все виды покрытий. Заменяемая вставка производится в широкой гамме цветов.
Описание
Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые вставляется заменяемый компенсатор. Конструкция шва препятствует попаданию внутрь шва грязи. Швы не требуют проведения профилактических работ и устойчивы к старению.

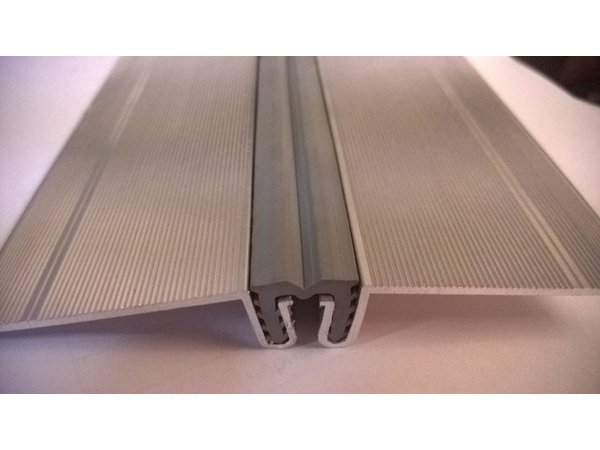

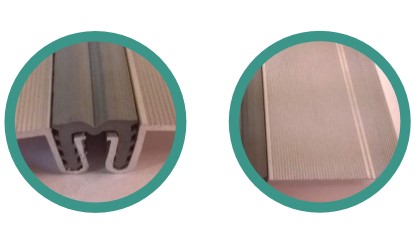

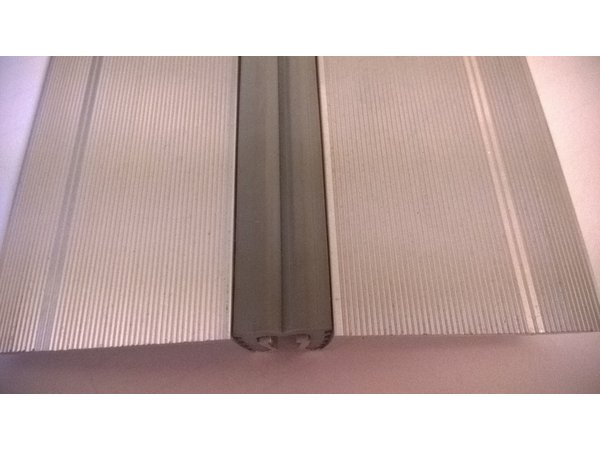

Вид шва ДШ-ПН

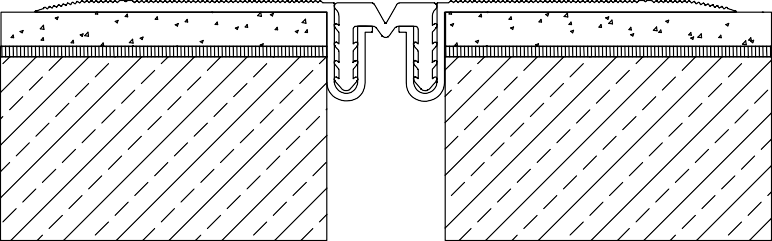

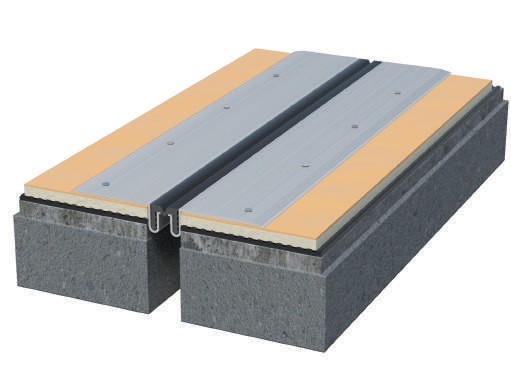

Монтажные схемы
Варианты швов ДШ-ПН
 | |

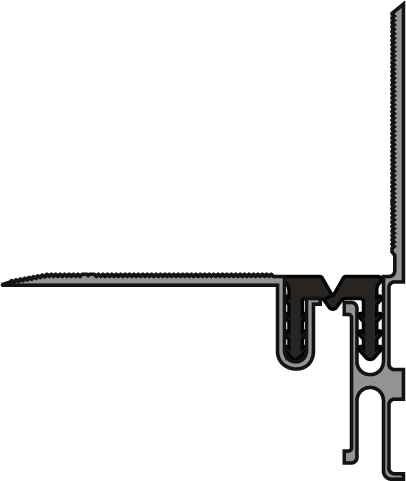

| ДШ-ПН -20/0 | ДШ-ПН -20/0 угловой |
Размеры и технические характеристики шва ДШ-ПН
| Тип профиля | Размеры, мм | Перемещения, мм | Нагрузка | |||
| А - шов | В-видимая ширина | Ширина монт. ножки | Cжатие | Растяжение | ||
| ДШ-ПН-20/0 | 20 | 121 | 50 | 2,5 | 2,5 | 20 |
Инструкция по сборке деформационного шва ДШ-ПН
Для сборки конструкции необходимо:
1) Подготовить поверхность для механического крепления ножек – обеспылить, обезжирить. Подготовить инструмент и крепеж – дюбель-гвоздь.
2) Устанавливаем собранный шов (компенсатор вставляется с торца или сверху.) Крепим лапки шва с помощью дюбель-гвоздей с шагом 20-30см.
Деформационные швы ДШ-ПН для пола с нагрузкой до 20кН для узких швов 20мм, ТМ ГидроКонтур®
- Накладной деформационный профиль для узких швов 20мм
- Заменяемая вставка, эстетичный вид, подходит для любых поверхностей, цвета по RAL
| ДШ-ПН (накладной для полов внутри помещений) | Схема шва | Цена за пог.м, руб. |
| ДШ-ПН - 20/0 |  | по запросу |
| ДШ-ПН (накладной угловой для полов) | Схема шва | Цена за пог.м, руб. |
| ДШ-ПН - 20/0 угловой |  | по запросу |
