Деформационный шов типа ДШ-ПЛЮС
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН.
Данный профиль подходит для высоких и постоянных нагрузок. Компенсирует сдвиг в трех направлениях. Рифленая поверхность профиля хорошо защищает от скольжения, конструкция профиля помогает избежать накопление грязи внутри.
Описание
Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые вставляется алюминиевый профиль-компенсатор. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Данный профиль полностью состоит из алюминиевых направляющих, что делает его негорючим, группа горючести НГ подтверждена сертификатами. Это позволяет применять данную конструкцию шва в местах массового скопления людей, школах, ДОУ, больницах – в сооружениях с повышенными требованиями по пожарной безопасности.

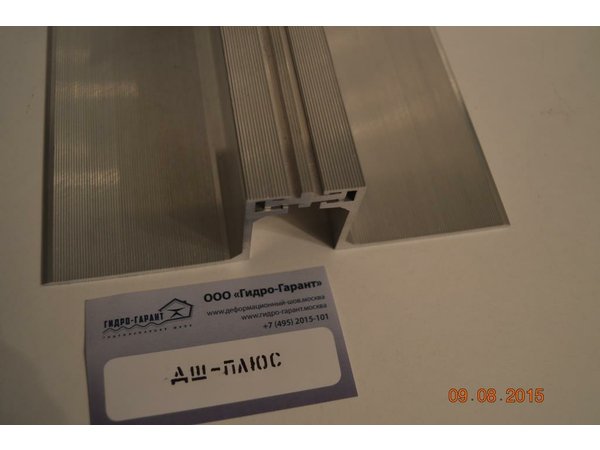

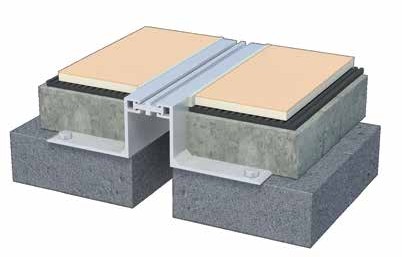

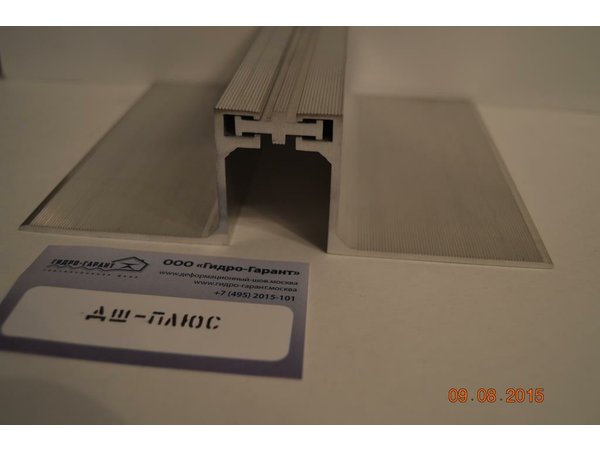

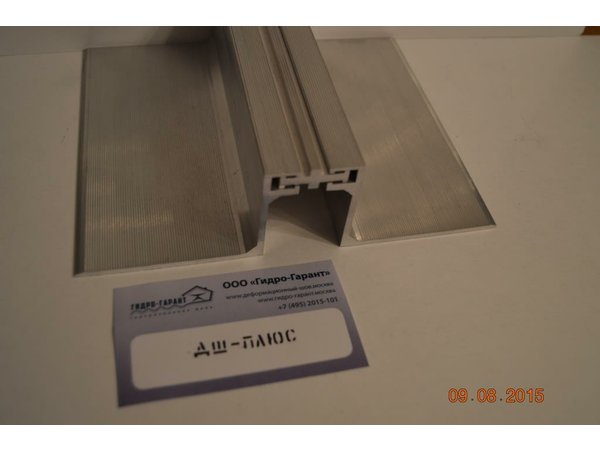

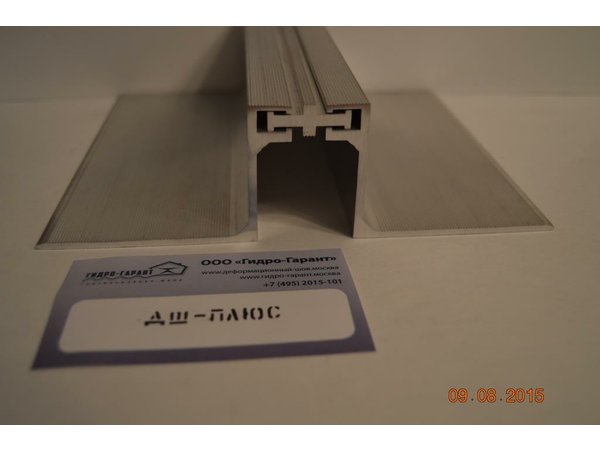

Общий вид шва ДШ-Плюс

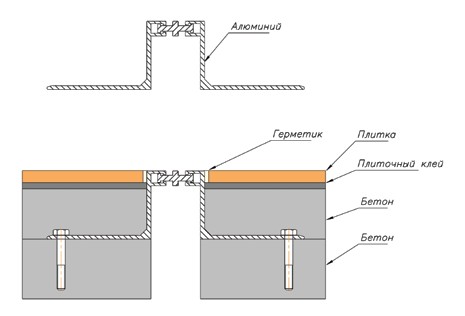

Монтажные схемы

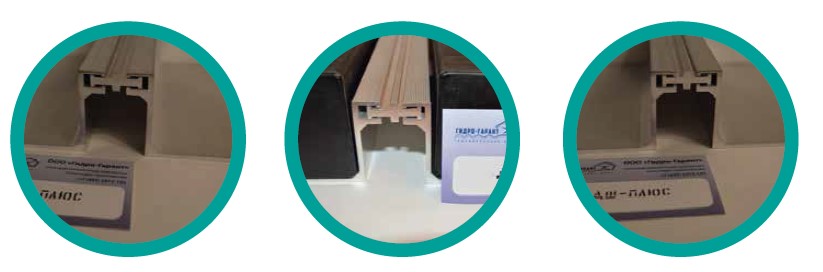

Виды деформационных швов типа ДШ-Плюс

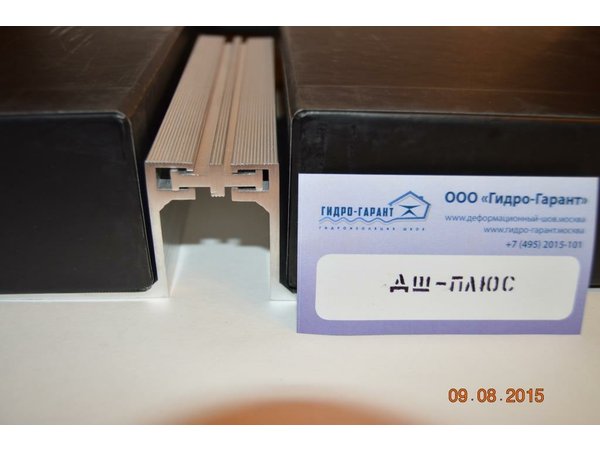

В линейке деформационных швов ДШ-Плюс также есть вариант шва с прямыми ножками для обустройства фальш-пола. Они называются ДШ-Плюс- ФП.

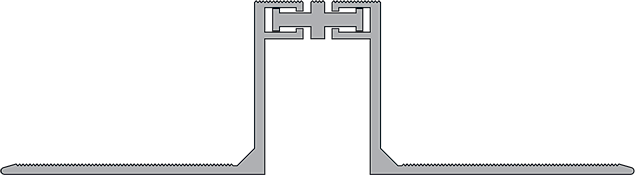

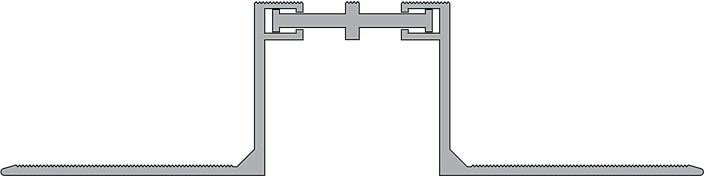

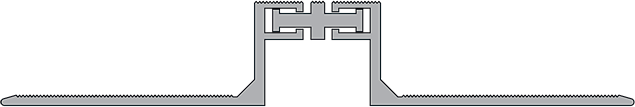

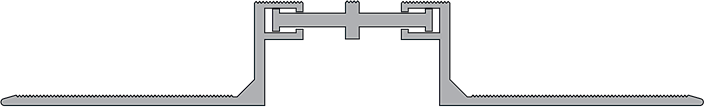

Варианты швов ДШ-Плюс
 | ДШ- Плюс- 35/15 |  | ДШ- Плюс- 35/30 | | ДШ- Плюс- 35/50 |  | ДШ- Плюс- 35/Н угловой |
 | ДШ- Плюс- 50/15 |  | ДШ- Плюс- 50/30 |  | ДШ- Плюс- 50/50 | | ДШ- Плюс- 50/Н угловой |
 | ДШ- Плюс- ФП-35/90 |  | ДШ- Плюс- ФП- 35/90 угловой |  | ДШ- Плюс- ФП- 50/90 |  | ДШ- Плюс- ФП- 50/90 угловой |
Характеристики деформационного шва ДШ-Плюс
| Тип профиля | Размеры, мм | Перемещения, мм | Нагрузка, kH | |||
|---|---|---|---|---|---|---|
| А - шов | В - видимая ширина | Ширина ножки монтажная | Сжатие | Растяжение | ||
| ДШ-Плюс-35/Н | 35 | 40 | 40 | 7 | 7 | 50 |
| ДШ-Плюс-50/Н | 50 | 55 | 55 | 7 | 7 | 50 |
| ДШ-Плюс-ФП-35/90 | 35 | 45 | 40 | 7 | 7 | 20 |
| ДШ-Плюс-ФП-50/90 | 50 | 65 | 55 | 7 | 7 | 20 |

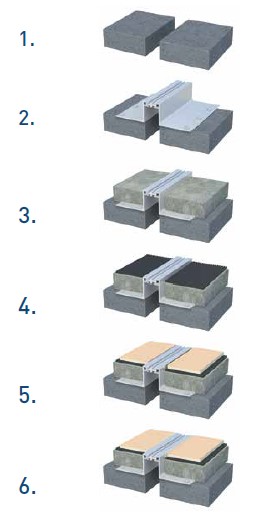

3. Инструкция по сборке деформационного шва типа ДШ-Плюс
1) Подготовить поверхность для механического крепления ножек – обеспылить, обезжирить. Подготовить инструмент и крепеж – дюбель-гвоздь.
2) Устанавливаем собранный шов (компенсатор вставляется с торца, правильное положение компенсатора 50/50, то есть он входит в лапки на 50%, чтобы он мог работать на растяжение-сжатие, иначе шов работать не будет). Крепим лапки шва с помощью дюбель-гвоздей с шагом 20-30см.
3) Заливаем слой бетона,оставляя высоту финишного покрытия пола так, чтобы верхний край ножек шва встал в итоге в одну плоскость с финишным покрытием пола.
4) Если финишным покрытием пола будет плитка или керамогранит, наносим плиточный клей 3-4 мм.
5) Устанавливаем плитку/керамогранит, оставляя 3-4мм от края ножки шва для заливки герметика.
6) Заливаем герметик между ножкой шва и плиткой для защиты плитки от сколов в процессе эксплуатации.
Алюминиевые профили для обустройства широких швов ДШ-Плюс негорючие с нагрузкой до 80 кН, ТМ ГидроКонтур®
- Накладной алюминиевый деформационный профиль на швы до 50мм
- Без края для защиты финишного покрытия пола от повреждений
- Подходит для интенсивных и постоянных нагрузок
- Компенсирует сдвиг в трех направлениях
| ДШ-Плюс ( алюминиевый для сооружений с нагрузкой до 80 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Плюс - 35/15 |  | по запросу |
| ДШ-Плюс - 35/30 |  | по запросу |
| ДШ-Плюс - 35/50 |  | по запросу |
| ДШ-Плюс ( алюминиевый для сооружений с нагрузкой до 80 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Плюс - 35/15 угловой |  | по запросу |
| ДШ-Плюс - 35/30 угловой | по запросу | |
| ДШ-Плюс - 35/50 угловой | по запросу |
| ДШ-Плюс ( алюминиевый для сооружений с нагрузкой до 80 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Плюс - 50/15 |  | по запросу |
| ДШ-Плюс - 50/30 |  | по запросу |
| ДШ-Плюс - 50/50 |  | по запросу |
| ДШ-Плюс ( алюминиевый для сооружений с нагрузкой до 80 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Плюс - 50/15 угловой |  | по запросу |
| ДШ-Плюс - 50/30 угловой | по запросу | |
| ДШ-Плюс - 50/50 угловой | по запросу |
