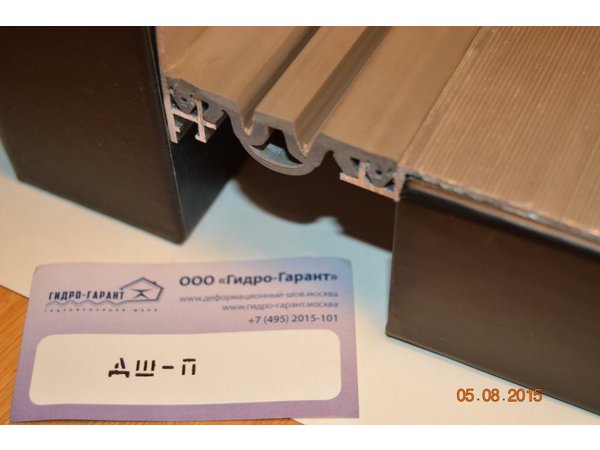

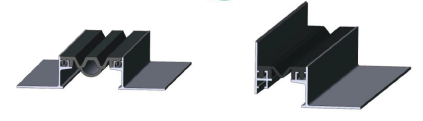

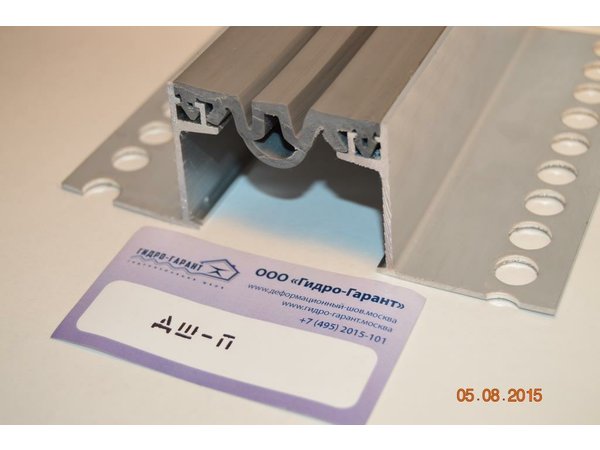

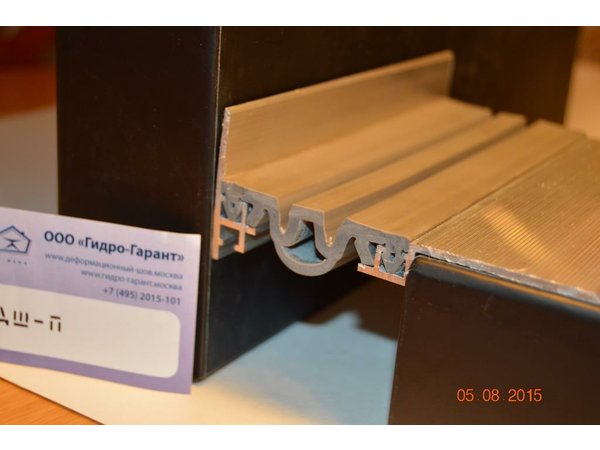

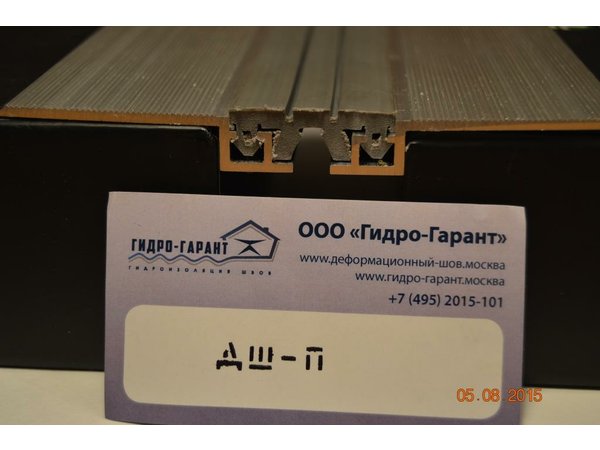

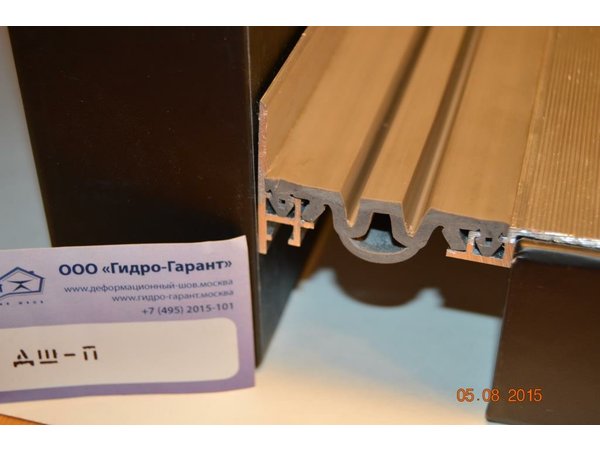

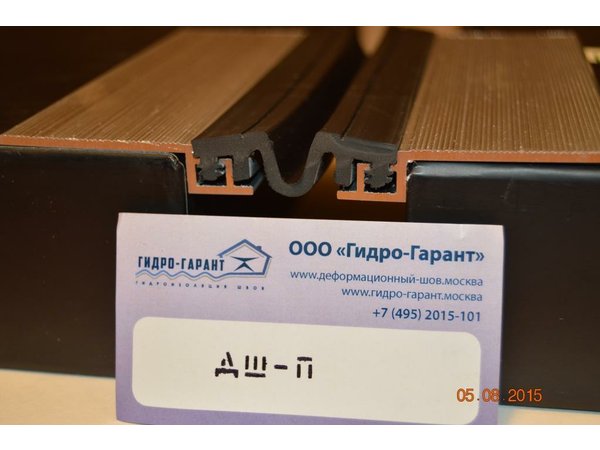

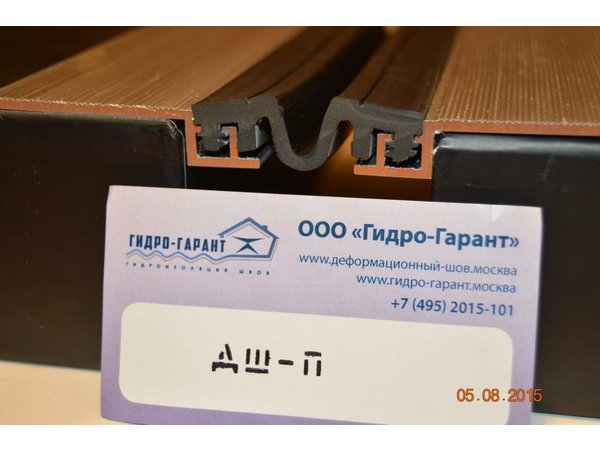

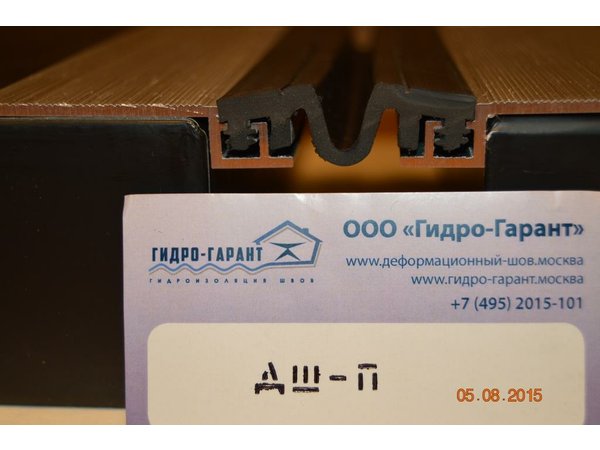

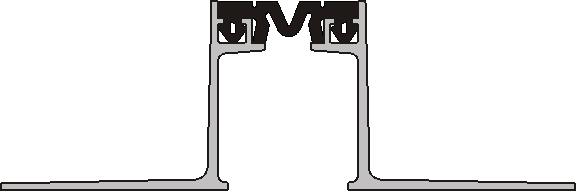

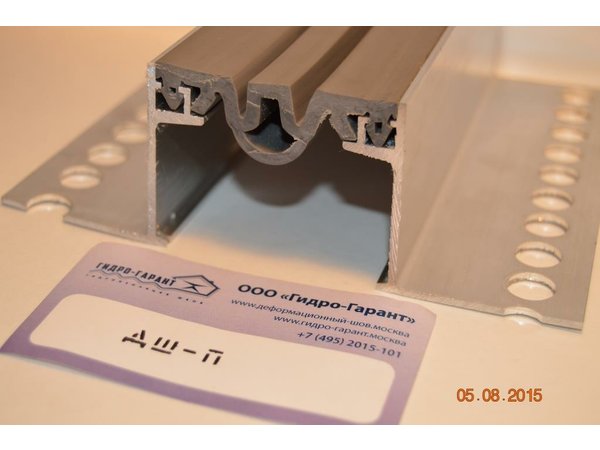

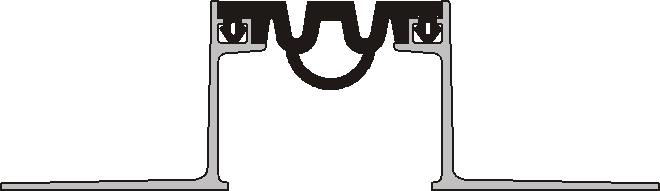

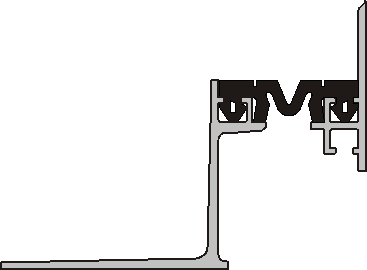

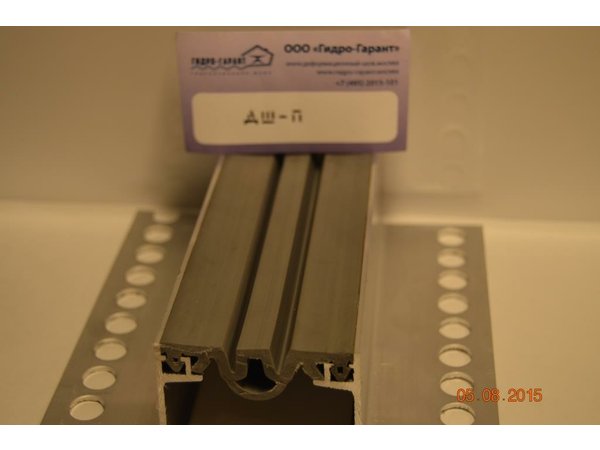

Деформационный шов типа ДШ-П

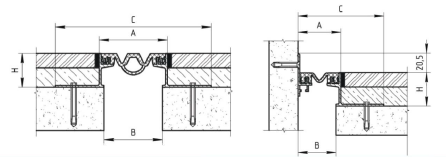

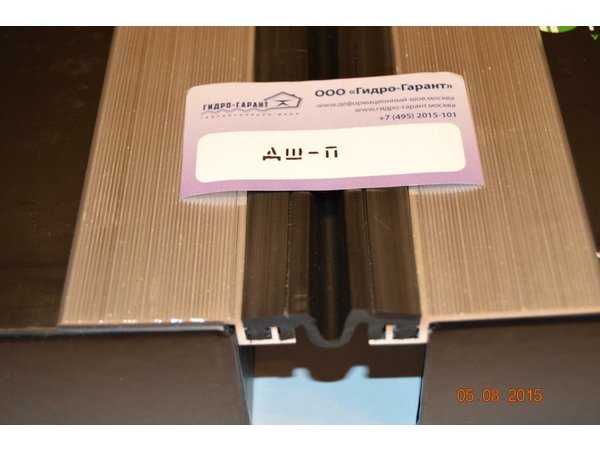

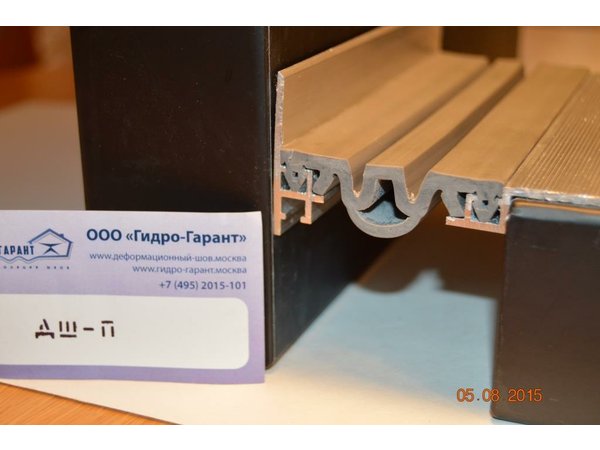

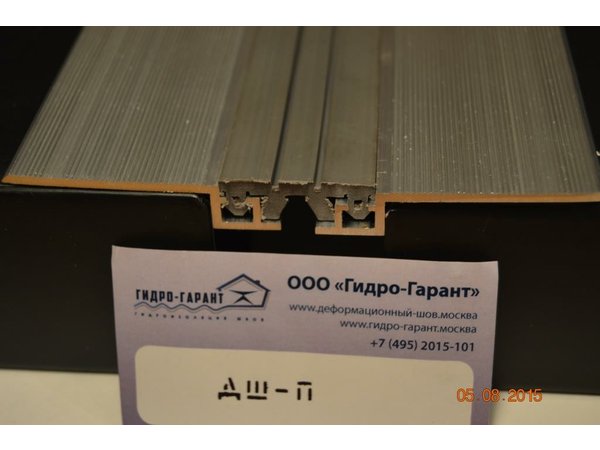

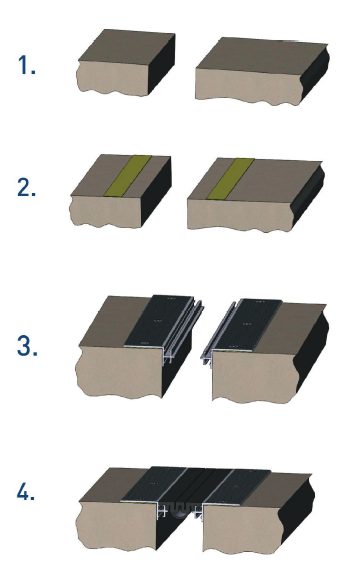

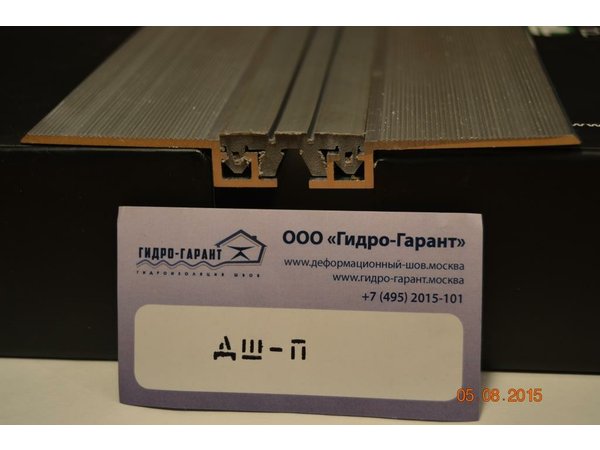

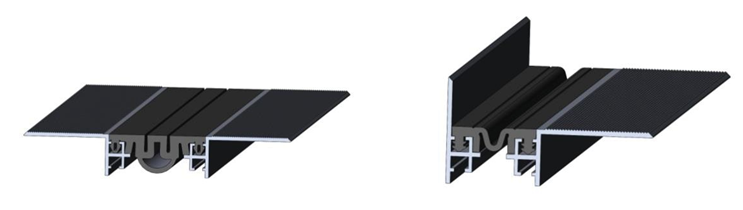

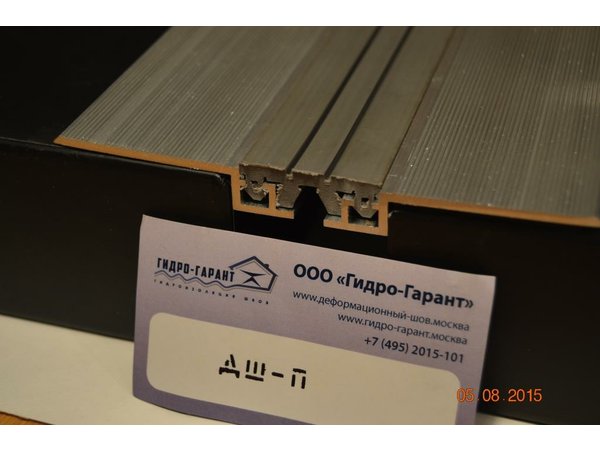

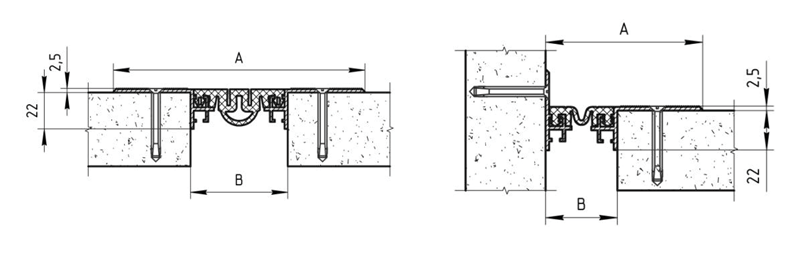

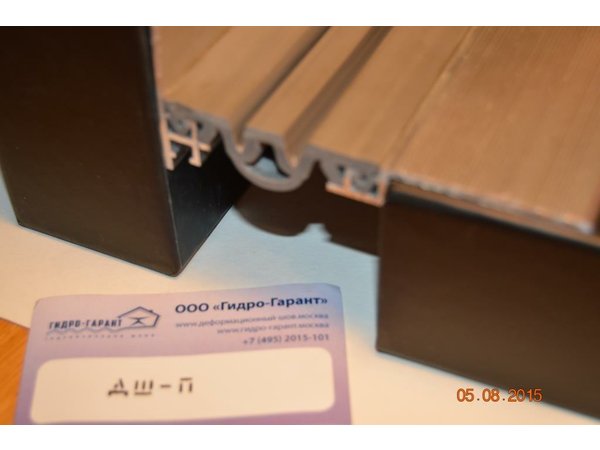

Инструкция по сборке накладной конструкции компенсационного шва ДШ-П

Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).

1) Поверхность пола вокруг шва обеспылить и обезжирить.

2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм

3) На герметик механически крепятся алюминиевые планки деформационного шва.

4) В специальные пазы на планках вставляется компенсатор из ПВХ или ТЭПа, который поставляется в бухтах. Если компенсатор приходится соединять, то рекомендуется делать в стык с использованием цианакрилатного клея.

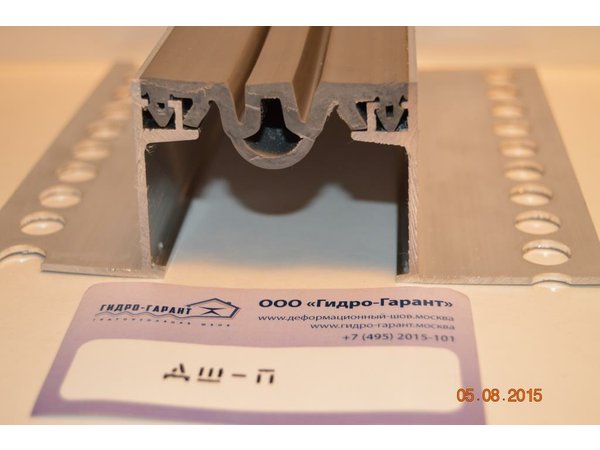

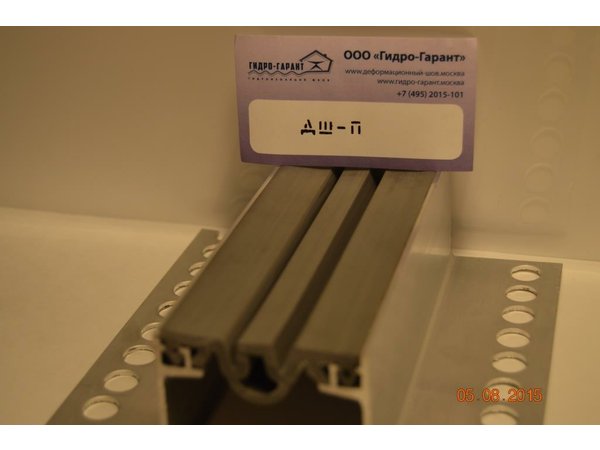

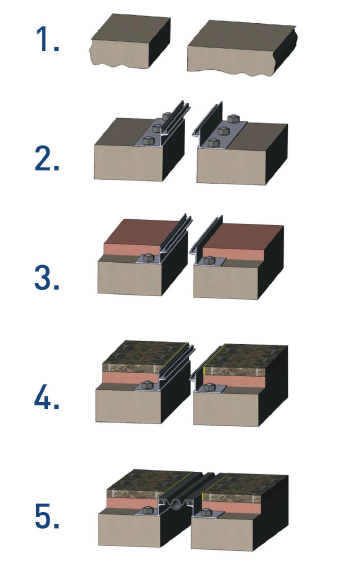

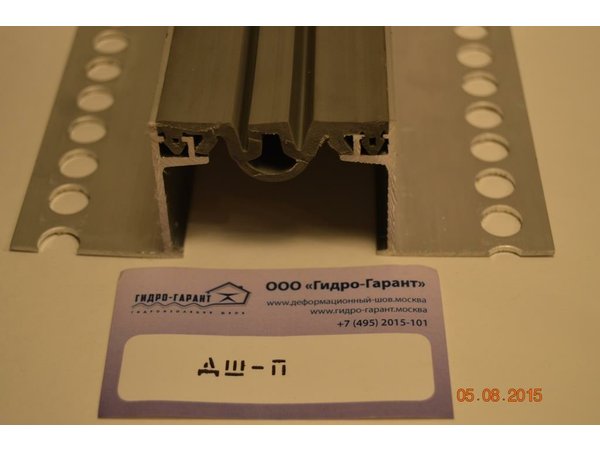

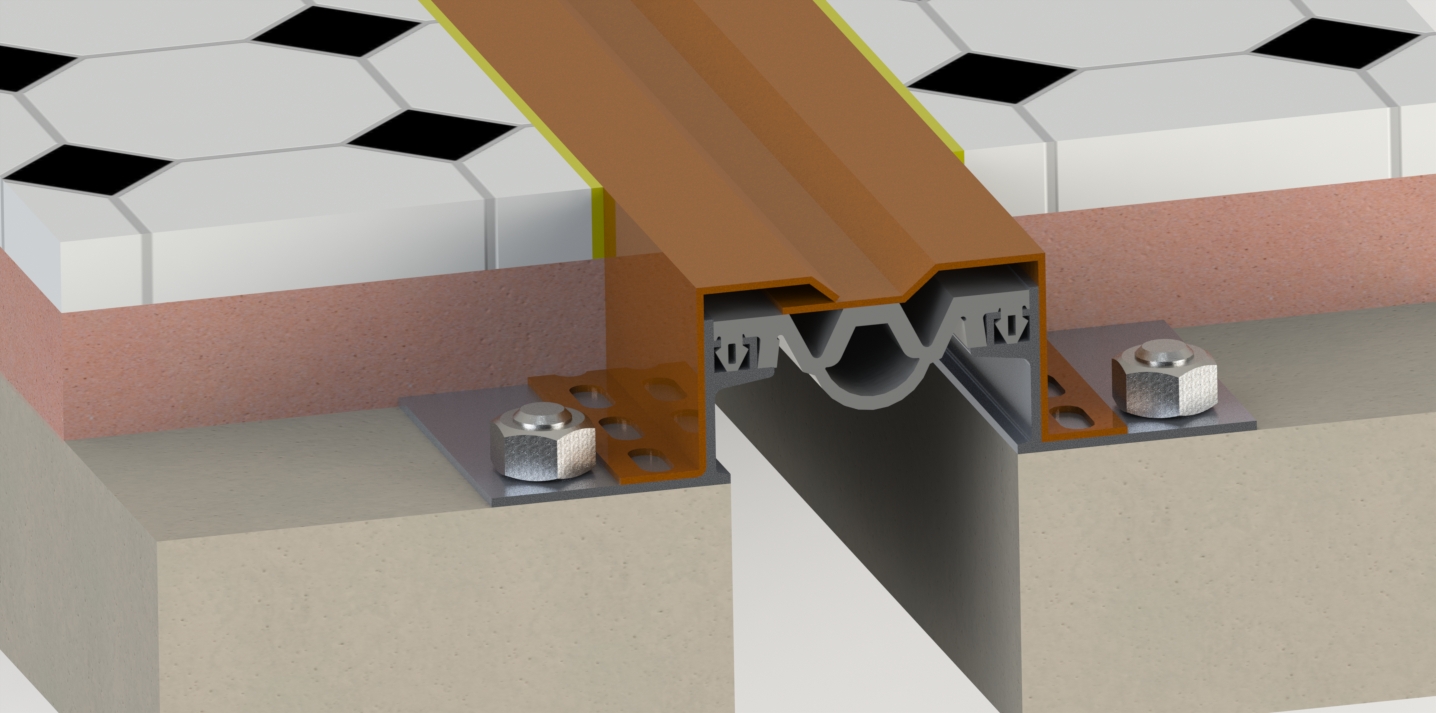

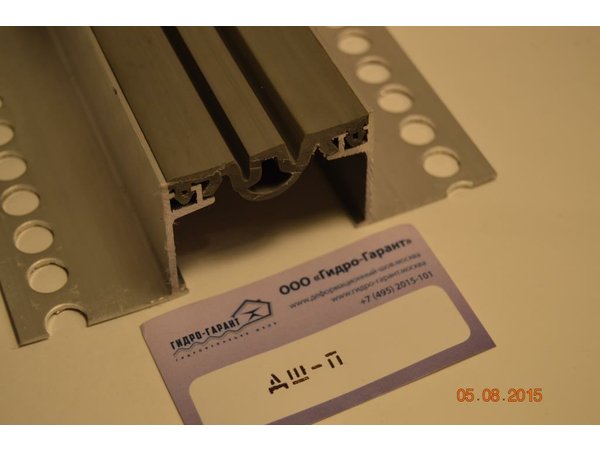

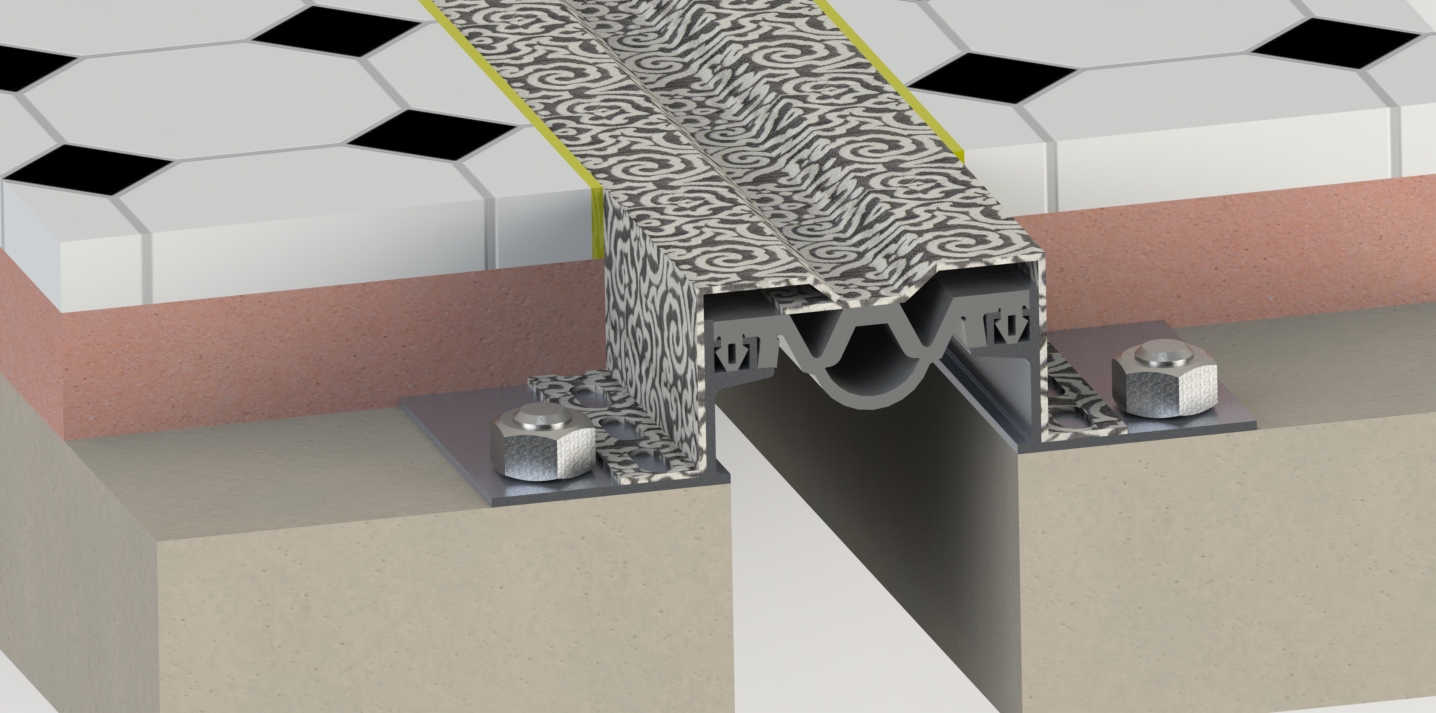

Инструкция по сборке закладной конструкции компенсационного профиля ДШ-П

1) Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.) Поверхность пола вокруг шва обеспылить и обезжирить.

2) Механически с помощью дюбелей крепятся боковые ножки с шагом 20-30 см.

3) Далее ножки бетонируются до определенного уровня, с учетом высоты плитки и клея или топинга.

4) Финишный слой пола укладывается с отступом от планок шва на 2-3 мм для заливки герметика. Герметик применяется для того, чтобы избежать сколов по краям плитки при сопряжении с планками.

5) После того, как конструкция деформационного профиля ДШ-П будет полностью смонтирована, вставляется компенсатор в боковые планки.

Требования безопасности:

Материалы, из которых изготавливают изделие, при температуре эксплуатации не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с изделием не требует особых мер предосторожности.

Требования к охране окружающей среды:

Изделия, изготовленные в соответствии с требованиями настоящих технических условий, не оказывают вредного воздействия на организм человека и окружающую среду, в процессе эксплуатации не выделяют токсичных веществ в окружающую среду, не стимулируют развитие микрофлоры.
