Деформационный шов типа ДШ-НО
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, подземных и наземных паркингов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 250 кН, высокими показателями деформационных горизонтальных смещений плит (на ширину планки, в зависимости от ширины шва) и высокими показателями вертикальных перемещений (до 30 мм). Для обеспечения водонепроницаемости шва,совместно с конструкцией шва ДШ-НО необходимо применять гидроизоляционные материалы: гидрошпонки ГидроКонтур типа РЕМ с мастикой или ленточным герметиком типа Герлен, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов (система Монофлекс) и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.
Описание
Конструктивно деформационный шов ДШ-НО состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу при тяжелых эксплуатационных нагрузках. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ.

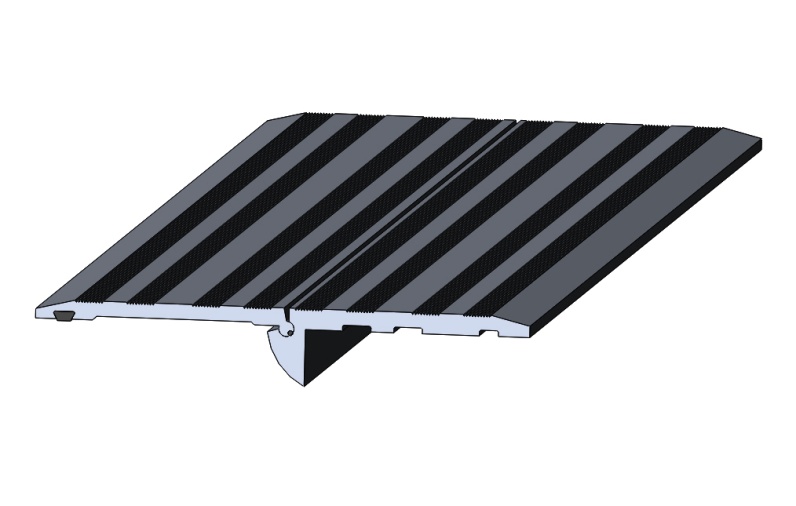

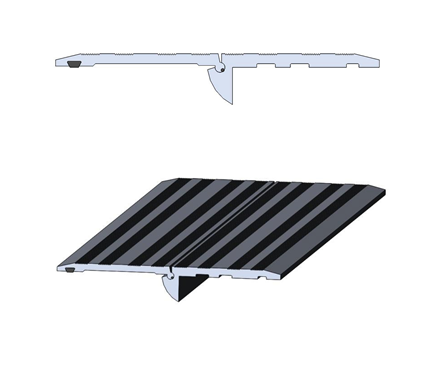

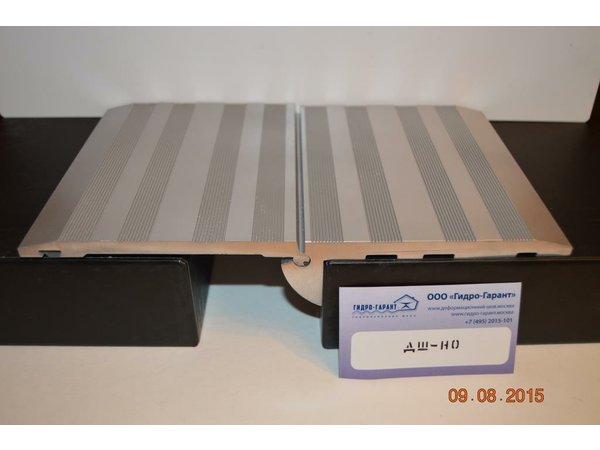

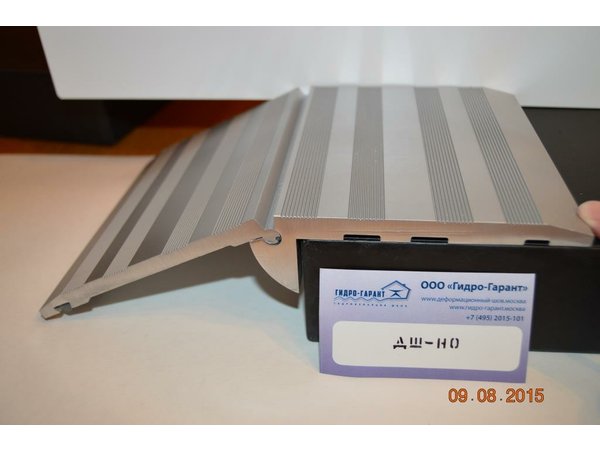

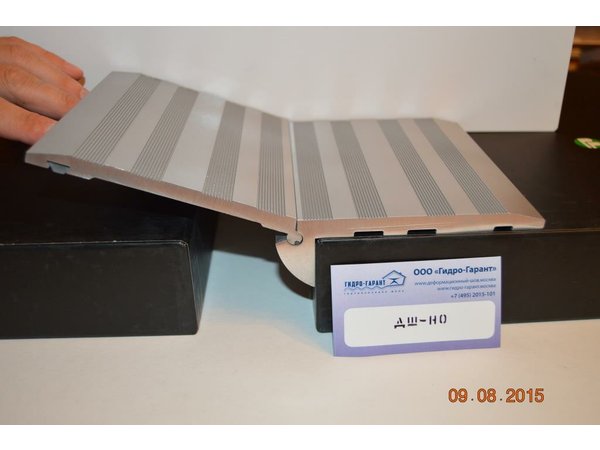

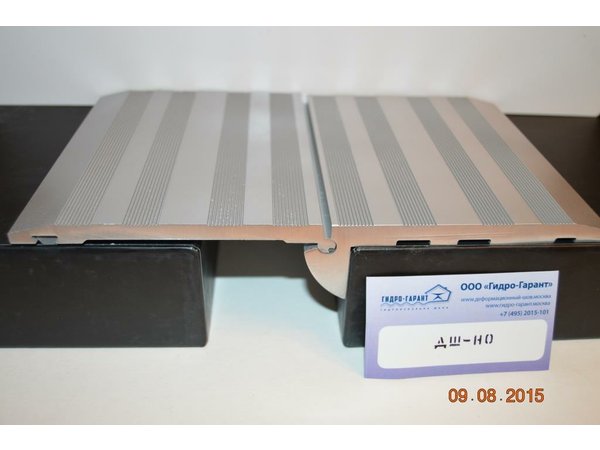

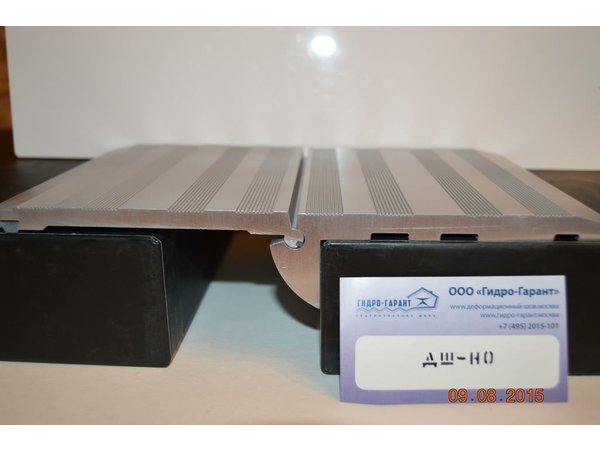

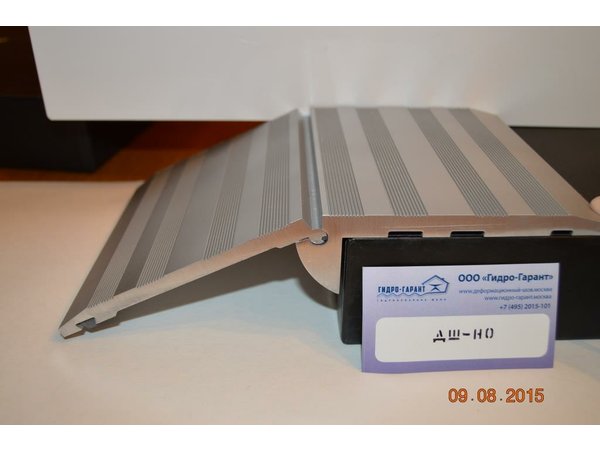

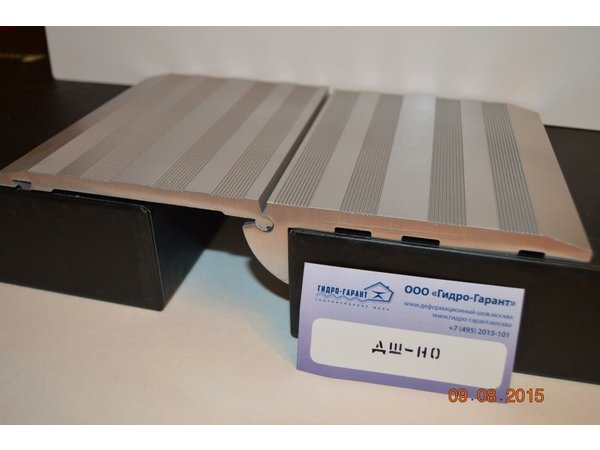

Общий вид шва ДШ-НО

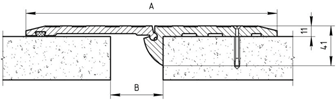

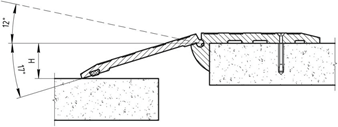

Монтажная схема деформационного шва ДШ-НО
Размеры
| Тип шва | Размеры, мм | Нагрузка, кН | |
| A | В | ||
| ДШ-НО- 100 | 270 | 30-100 | до 250 |
| ДШ-НО- 160 | 330 | 50-160 | до 250 |
Возможные перемещения
| Тип шва | Перемещения, мм | |||
| Сжатие | Растяжение | Сдвиг вертикально | Сдвиг горизонтально | |
| ДШ-НО 100 | 40 | 40 | До 30 мм | Почти на всю длину планки |
| ДШ-НО 160 | 65 | 65 | До 30 мм | Почти на всю длину планки |

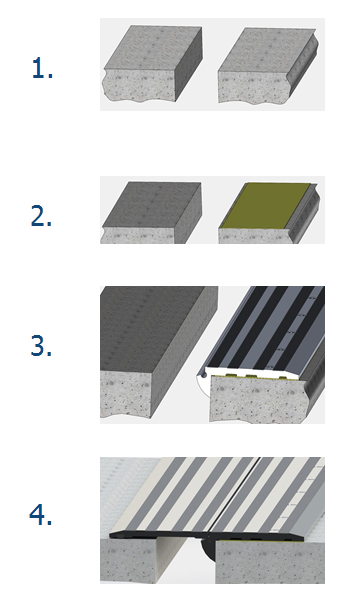

Инструкция по сборке
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для 1. монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под закрепляемой планкой конструкции деформационного шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм
3) Первой устанавливается узкая планка шва ДШ-НО. Крепится при помощи крепежа. Крепеж устанавливается на расстоянии от 3,5 см от края профиля с шагом 25-35см.
4) Подвижная планка деформационного шва ДШ-НО с торца вставляется в закрепленную планку, предварительно проверив наличие уплотнительных резинок в пазах. Данная планка остается незакрепленной механически и имеет возможность перемещаться в вертикальном направлении вверх-вниз. Также засчет того, что планка не фиксируется механически, плиты имеют возможность перемещаться в горизонтальном направлении относительно друг друга. Данная конструкция профиля нашла очень широкое применение за счет своей эстетичности,простоты и работы на смещение по всех плоскостях.
При необходимости обеспечения гидроизоляции деформационного шва можно дополнительно запросить узлы обустройства деформационного шва с применением гидроизоляции.
Накладные алюминиевые профили ДШ-НО под высокие нагрузки до 250 кН для широких швов, ТМ ГидроКонтур®
- Предназначен для широких швов, больших горизонтальных смещений
- Предназначен для высоких показателей вертикальных смещений
| ДШ-НО ( усиленный алюминиевый шов) | Схема шва | Цена за пог.м, руб. |
| ДШ-НО - 100 Шов –30-100мм |  | по запросу |
| ДШ-НО - 160 Шов –50-160мм |  | по запросу |
