Деформационный шов типа ДШ-НА
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, подземных и наземных паркингов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 250 кН, высокими показателями деформационных горизонтальных смещений плит (до 24 мм на растяжение и сжатие) и невысокими показателями вертикальных перемещений (до 5 мм). Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-НА необходимо применять гидроизоляционные материалы: гидрошпонки ГидроКонтур типа РЕМ с мастикой или ленточным герметиком типа Герлен, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов (система Монофлекс) и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.
Описание
Конструктивно деформационный шов ДШ-НА состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу при тяжелых эксплуатационных нагрузках. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ.

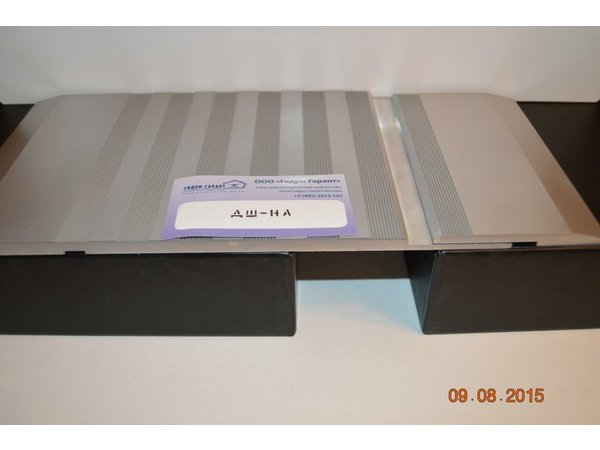

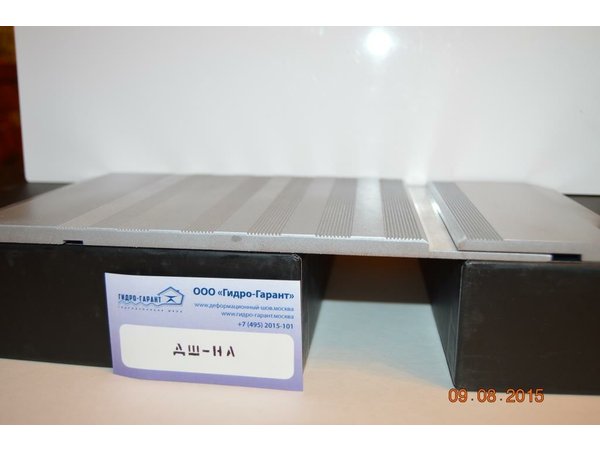

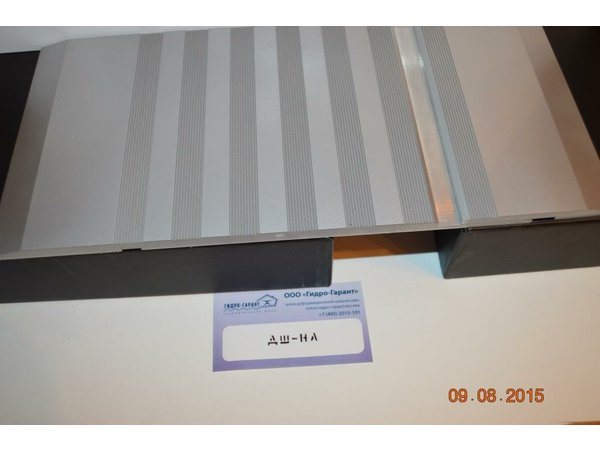

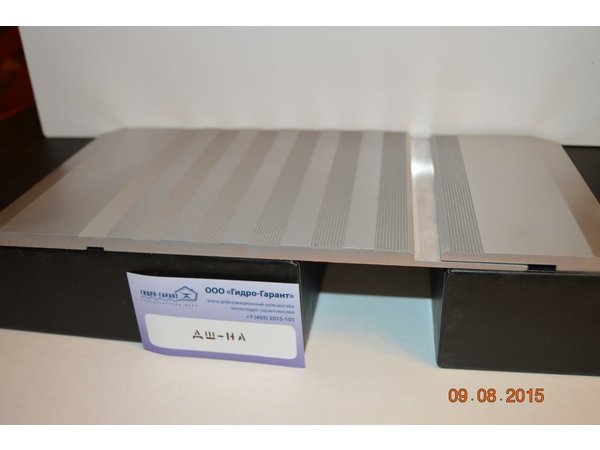

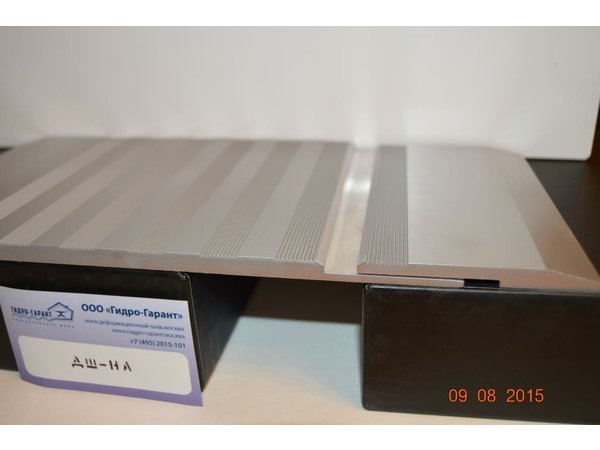

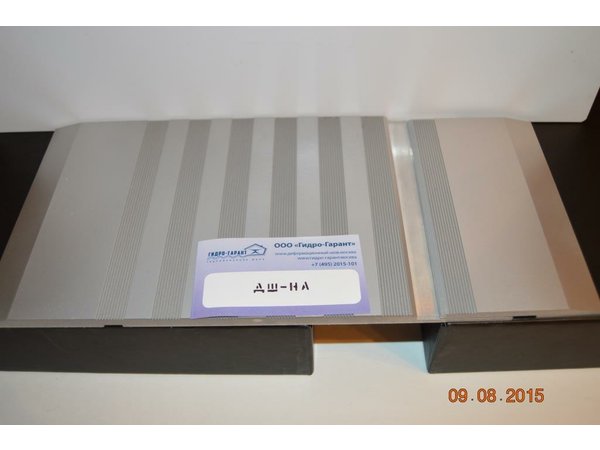

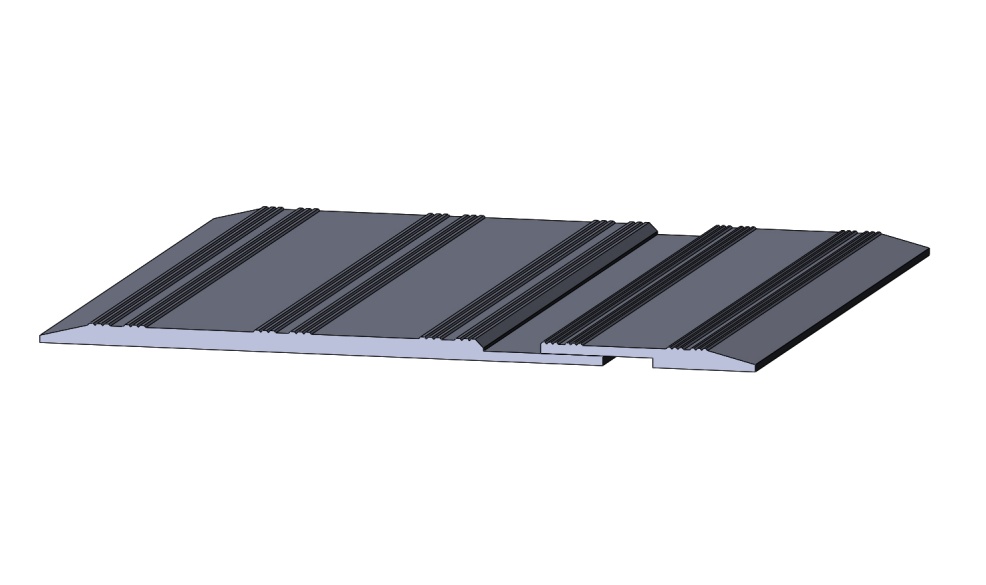

Общий вид шва ДШ-НА

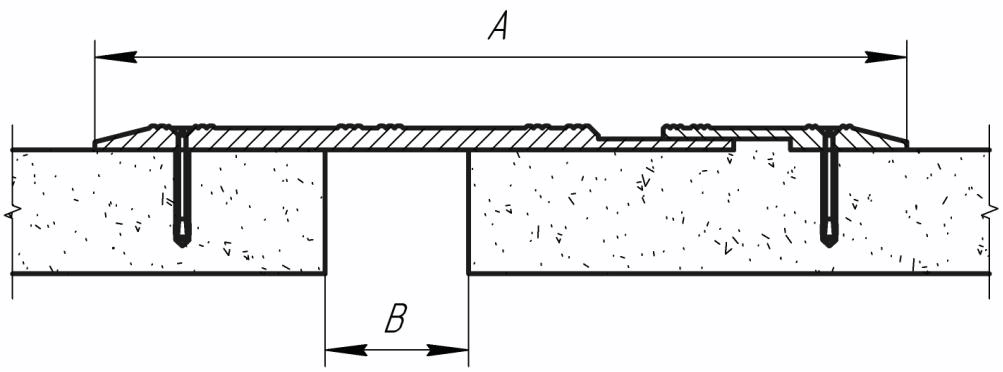

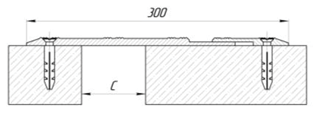

Монтажная схема деформационного шва ДШ-НА:
Возможные перемещения
| Тип шва | Размеры, мм | Нагрузка, кН | Перемещения, мм | |||
| В | A | Сжатие | Растяжение | Сдвиг вертикально | ||
| ДШ-НА- 300 | 30-170 | 300 | до 250 | 25 | 25 | 5 |
| ДШ-НА- 400 | 50-220 | 400 | до 250 | 25 | 25 | 5 |

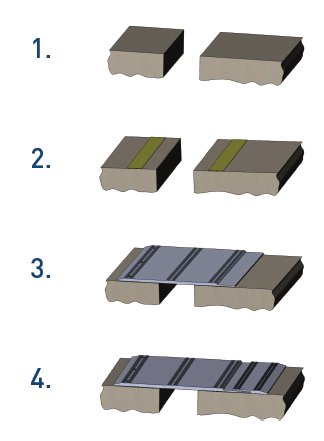

Инструкция по сборке:
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа металлический анкер HILTI для высоких нагрузок HSL-3 М8/20 либо анкер распорный рамный. Для монтажа потребуются сверла по металлу и бетону Ø10мм и зенкерное сверло 12,5 мм (для зенкерования отверстия под утапливаемый анкер).
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа«Герлен» или другой марки толщиной 1-2 мм.
3) Первой устанавливается широкая планка шва ДШ-НА так, чтобы деформационный шов оказался ровно посредине «высокой» 8 мм части планки. Крепится при помощи крепежа. Крепеж устанавливается посредине ножки профиля с шагом 25-35 см.
4) Узкая планка шва ДШ-НА устанавливается так, чтобы 5 мм «хвосты» планок легли друг на друга с перехлестом в 50%. Длина 5 мм «хвостов» 50 мм, т.е. перехлест должен составить ровно 25 мм. Узкая планка шва также крепится с помощью крепежа к полу.
5) При необходимости обеспечения гидроизоляции деформационного шва можно дополнительно запросить узлы обустройства деформационного шва с применением гидроизоляционных материалов у производителя.

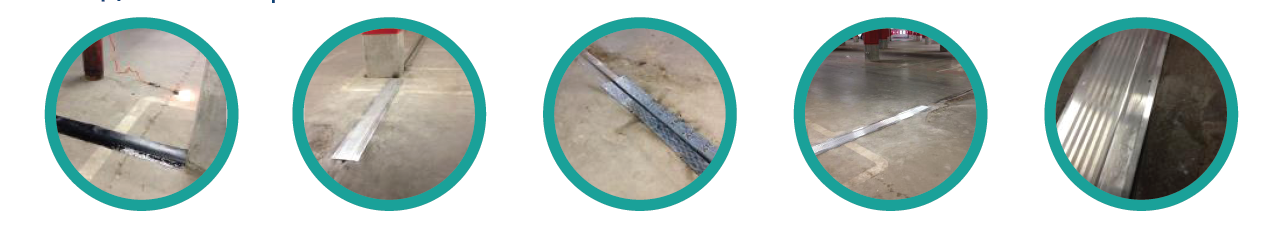

Пример монтажа (с петлей из техноэласта) шва ДШ-НА на паркинге в АШАНе
Накладные алюминиевые деформационные швы под высокие нагрузки и широкие швы ГидроКонтур®
| ДШ-НА деформационный алюминиевый шов с нагрузкой до 250 кН на швы от 50 до 220мм со скользящим листом металла | Схема шва | Монтажная схема |
 |  |
Накладные алюминиевые профили ДШ-НА под высокие нагрузки до 250 кН для широких швов, ТМ ГидроКонтур®
- Предназначен для широких швов, больших горизонтальных смещений
- Для швов с высокими показателями вертикальных смещений рекомендуем ДШ-НО
| ДШ-НА ( усиленный алюминиевый шов) | Схема шва | Цена за пог.м, руб. |
| ДШ-НА - 300 Шов –30-170мм |  | по запросу |
