Деформационный шов типа ДШ-ФП
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН. Данный профиль подходит для невысоких нагрузок под обустройство деформационных швов в системах фальш-полов. Компенсирует сдвиг в трех направлениях. Рифленая поверхность профиля хорошо защищает от скольжения, конструкция профиля помогает избежать накопление грязи внутри.
Описание
Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые вставляется алюминиевый профиль-компенсатор. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. Данный профиль полностью состоит из алюминиевых направляющих, что делает его негорючим, группа горючести НГ подтверждена сертификатами. Это позволяет применять данную конструкцию шва в местах массового скопления людей, школах, ДОУ, больницах – в сооружениях с повышенными требованиями по пожарной безопасности.

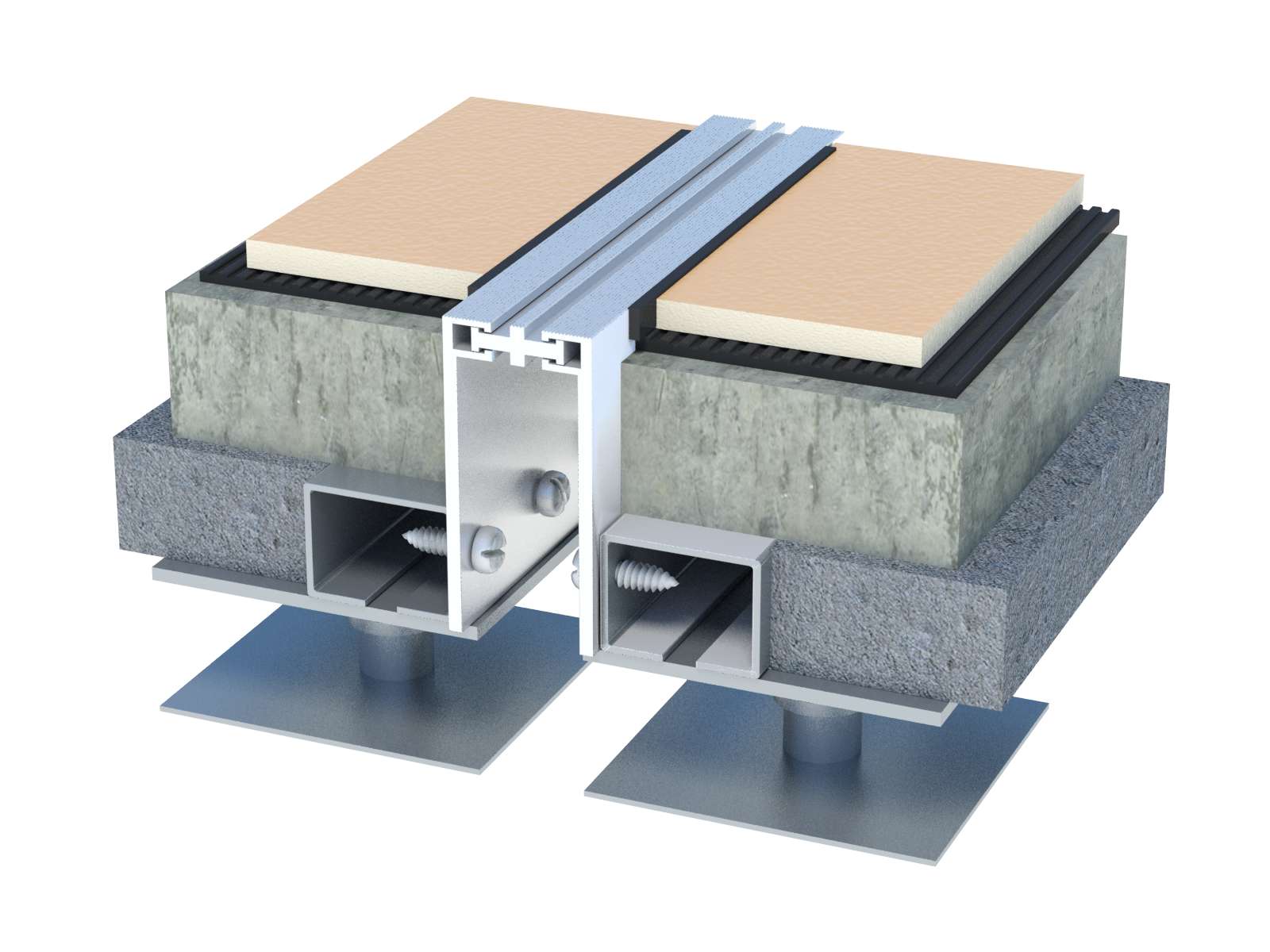

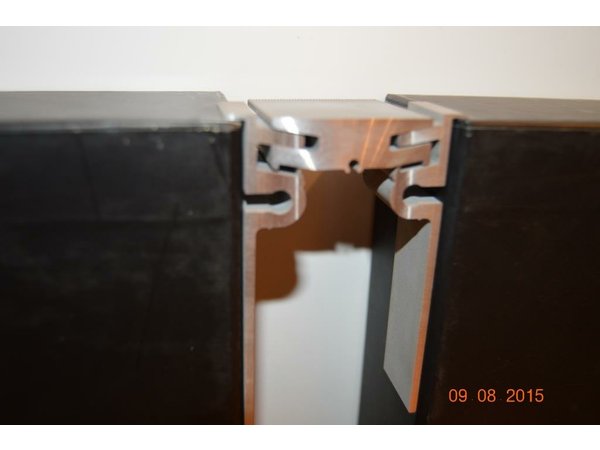

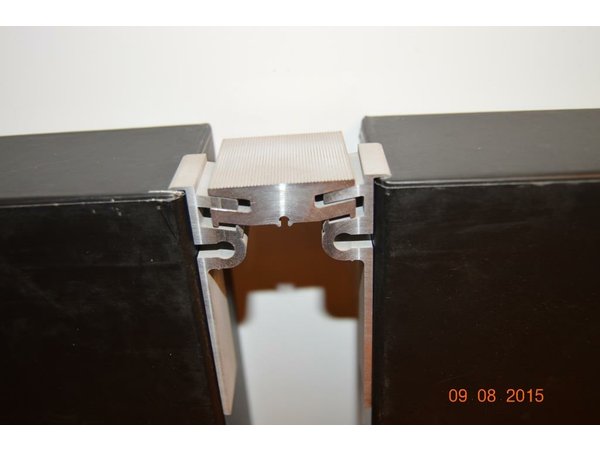

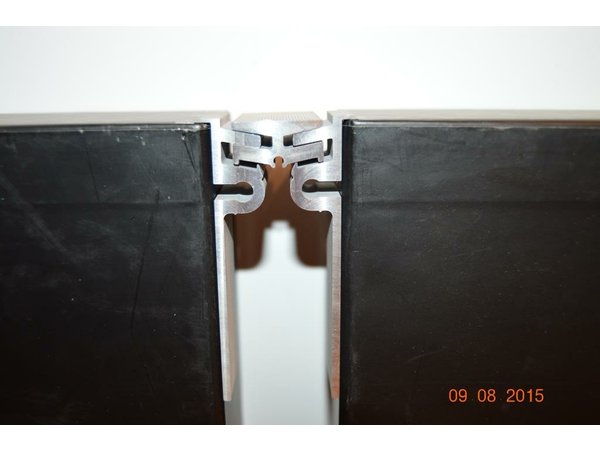

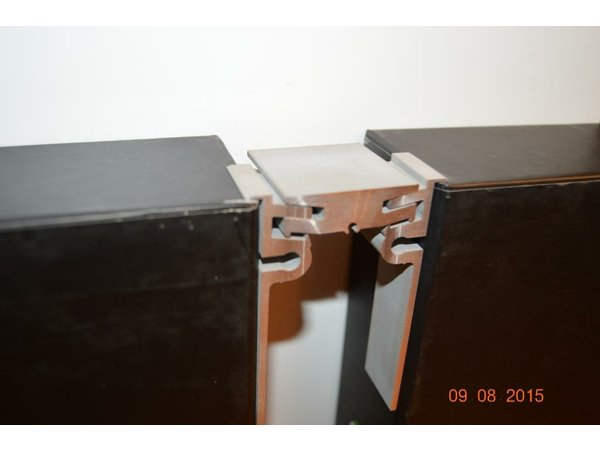

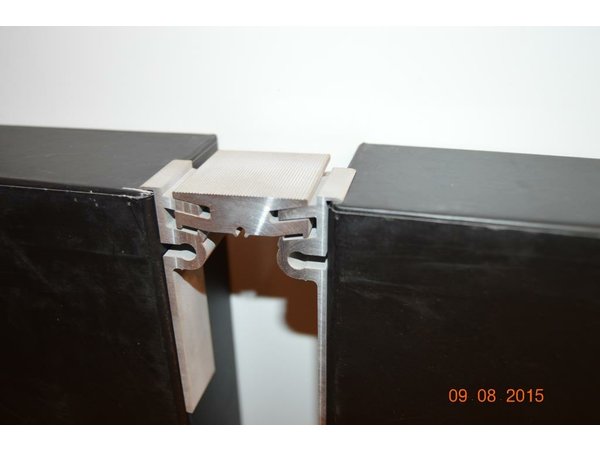

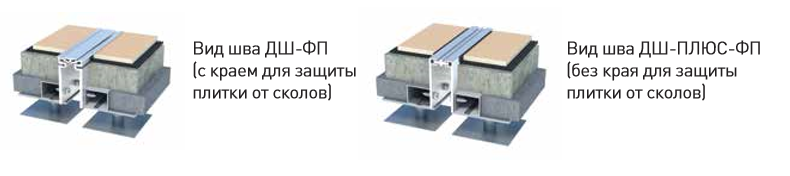

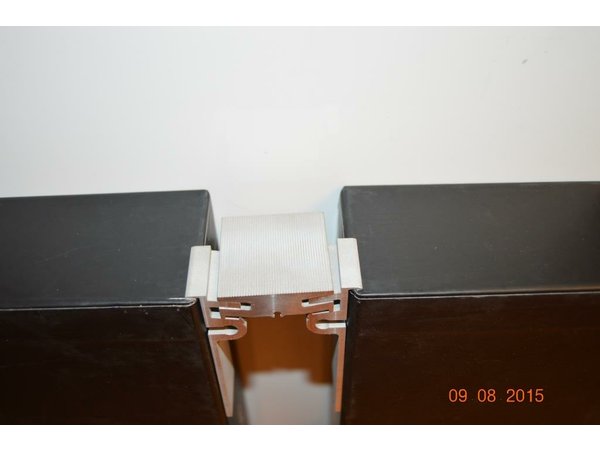

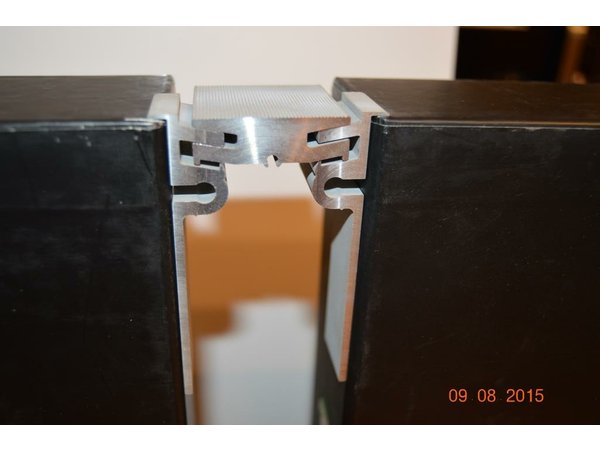

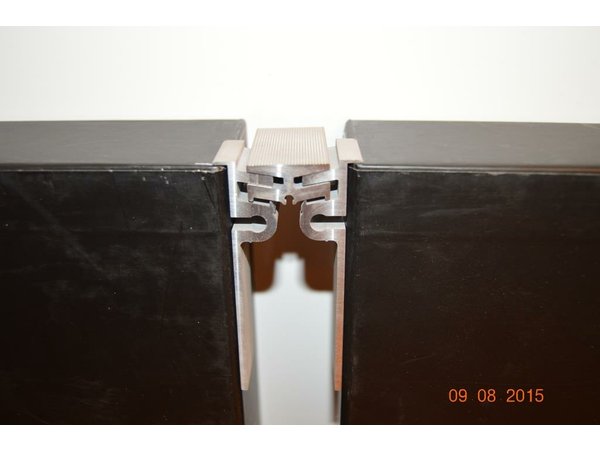

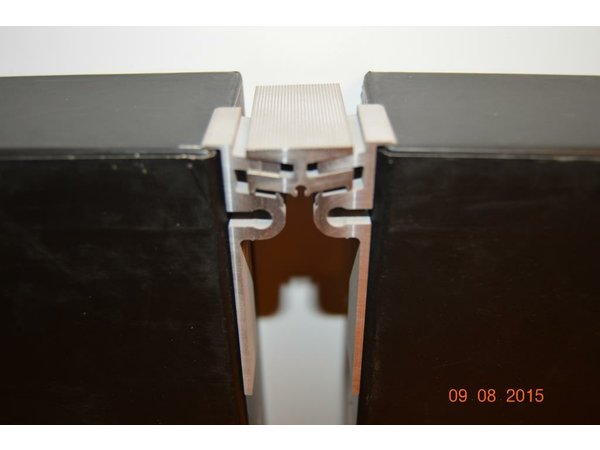

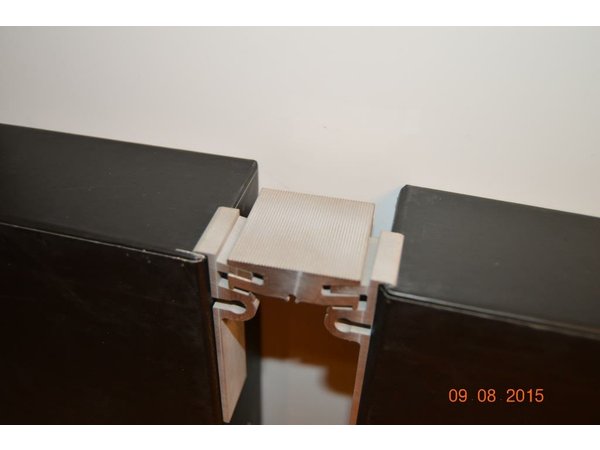

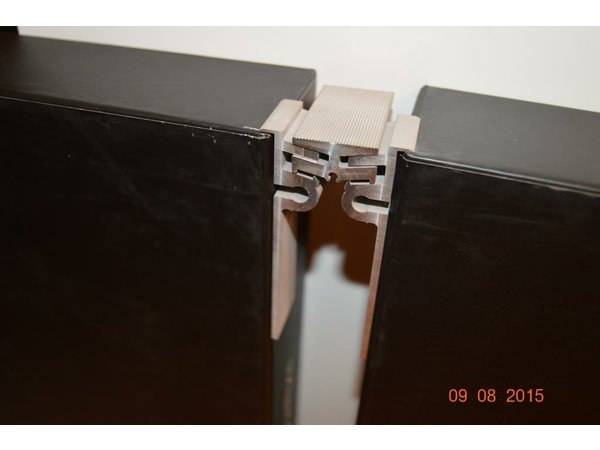

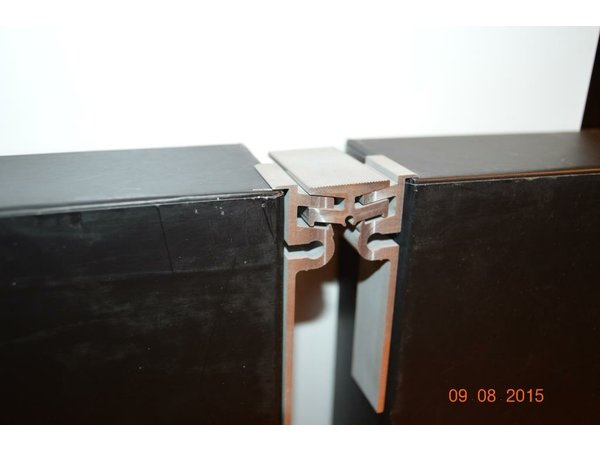

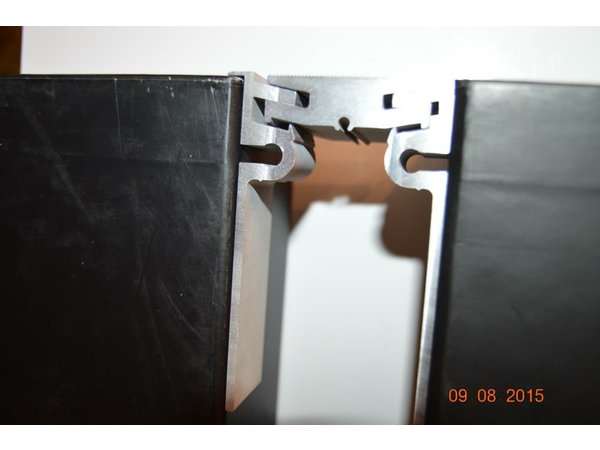

Общий вид шва ДШ-ФП:

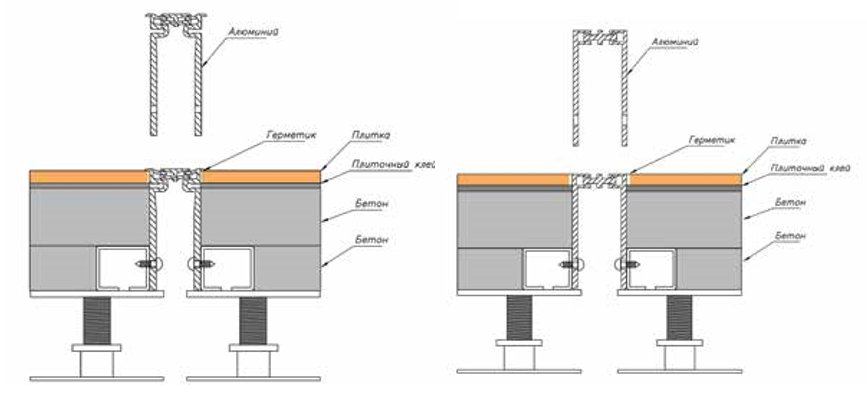

Монтажная схема деформационного шва ДШ-ФП и ДШ-ПЛЮС-ФП
Характеристики деформационного шва ДШ-ФП и ДШ-ПЛЮС-ФП
(Размеры и допустимые значения.)
| Тип профиля | Размеры, мм | Перемещения, мм | Нагрузка, kH | |||
| Ширина шва | Видимая ширина | Ширина ножки монтажная | Сжатие | Растяжение | ||
| ДШ-ФП-35/90 | 35 | 45 | 63 | 8 | 8 | 20 |
| ДШ-ФП-50/90 | 50 | 65 | 63 | 8 | 8 | 20 |
| ДШ-Плюс-ФП-35/90 | 35 | 45 | 40 | 7 | 7 | 20 |
| ДШ-Плюс-ФП-50/90 | 50 | 65 | 55 | 7 | 7 | 20 |
Варианты деформационных швов типа ДШ-ФП
Деформационный шов ДШ-ФП подразделяется на следующие виды: без края для защиты плитки и другого финишного покрытия от сколов в процессе эксплуатации – ДШ-ПЛЮС-ФП и с защитным краем – ДШ-ФП.
Варианты швов с защитным краем от сколов финишного покрытия.
| ДШ-ФП (для полов внутри помещений с высотой) | Схема шва |

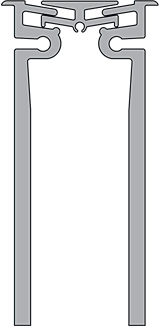

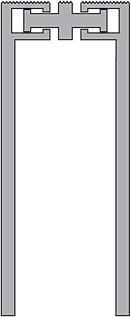

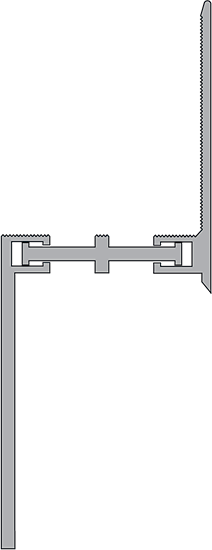

| ДШ-ФП-35/90 |  |
| ДШ-ФП-35/90 угловой |  |

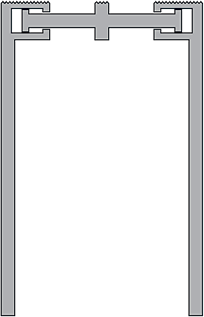

| ДШ-ФП-50/90 |  |
| ДШ-ФП-50/90 угловой |  |
Варианты швов без защитного края
| ДШ-Плюс-ФП (для полов внутри помещений с высотой) | Схема шва |

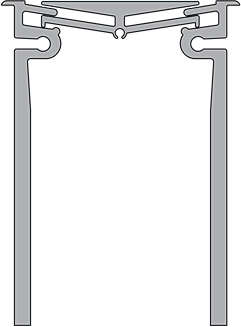

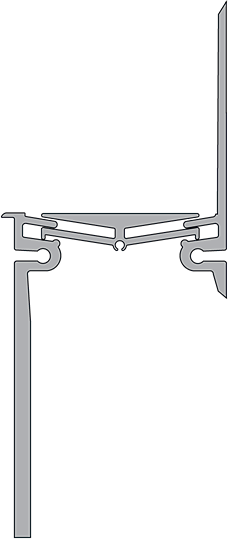

| ДШ-Плюс-ФП-35/90 |  |
| ДШ-Плюс-ФП-35/90 угловой |  |
| ДШ-Плюс-ФП-50/90 |  |
| ДШ-Плюс-ФП-50/90 угловой |  |

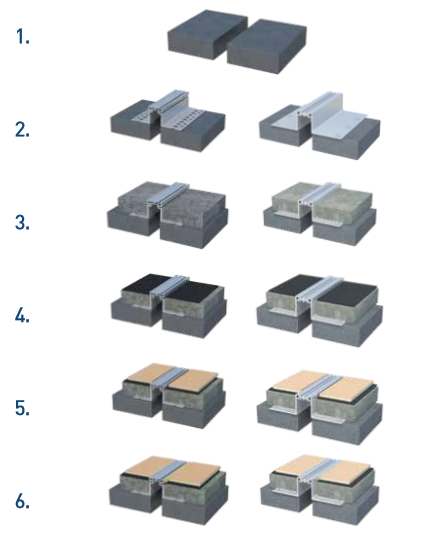

Инструкция по сборке закладной конструкции компенсационного шва ДШ-ФП:
1) Подготовить поверхность для механического крепления ножек – обеспылить, обезжирить. Подготовить инструмент и крепеж – дюбель-гвоздь.
2) Устанавливаем собранный шов (компенсатор вставляется с торца, правильное положение компенсатора 50/50, то есть он входит в лапки на 50%, чтобы он мог работать на растяжение-сжатие, иначе шов работать не будет). Крепим лапки шва с помощью дюбель-гвоздей с шагом 20-30см.
3) Заливаем слой бетона,оставляя высоту финишного покрытия пола так, чтобы верхний край ножек шва встал в итоге в одну плоскость с финишным покрытием пола.
4) Если финишным покрытием пола будет плитка или керамогранит, наносим плиточный клей 3-4 мм.
5) Устанавливаем плитку/керамогранит, оставляя 3-4мм от края ножки шва для заливки герметика.
6) Заливаем герметик между ножкой шва и плиткой для защиты плитки от сколов в процессе эксплуатации.

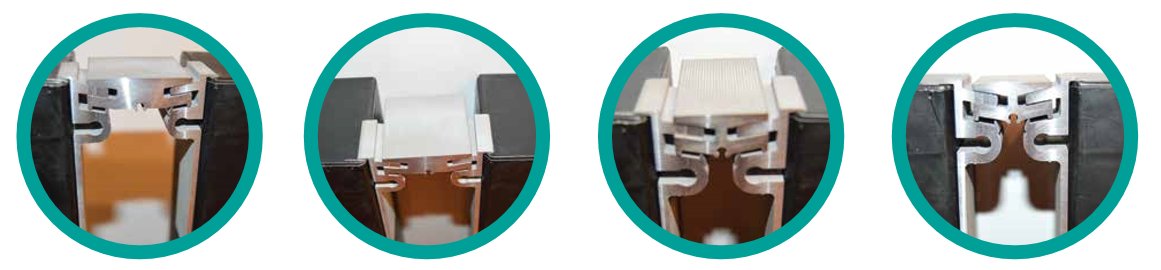

Алюминиевые профили для обустройства фальш-полов ДШ-ФП негорючие с нагрузкой до 20 кН, ТМ ГидроКонтур®
- Профиль для обустройства фальш-полов
- Компенсирует сдвиг в трех направлениях
- Для невысоких нагрузок до 20кН
- Ребристая противоскользящая поверхность
