Деформационный шов типа ДШ-Ц
Область применения
Устройство деформационных швов при строительстве промышленных зданий и цехов, подземных и наземных паркингов, пешеходных мостов, а также других сооружений с предполагаемой нагрузкой на шов до 300 кН и тяжелыми условиями эксплуатации .
Описание
Деформационный шов ДШ-Ц состоит из алюминиевых направляющих. Стоек к высоким нагрузкам от погрузчиков в промышленных зданиях и цехах, а также к тяжелой эксплуатации от большегрузного транспорта. Группа горючести - НГ

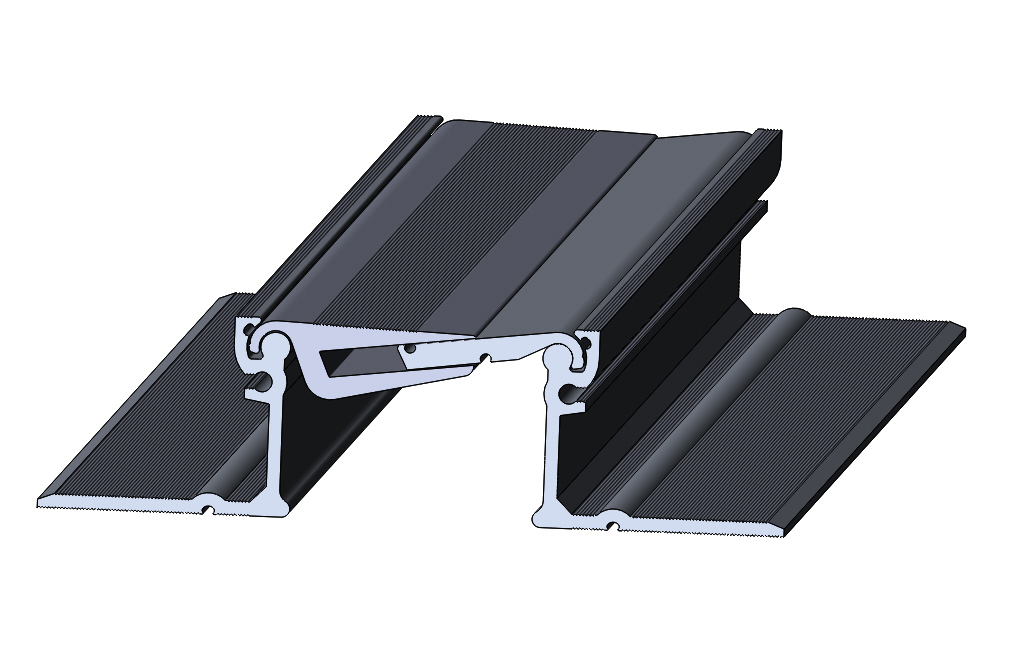

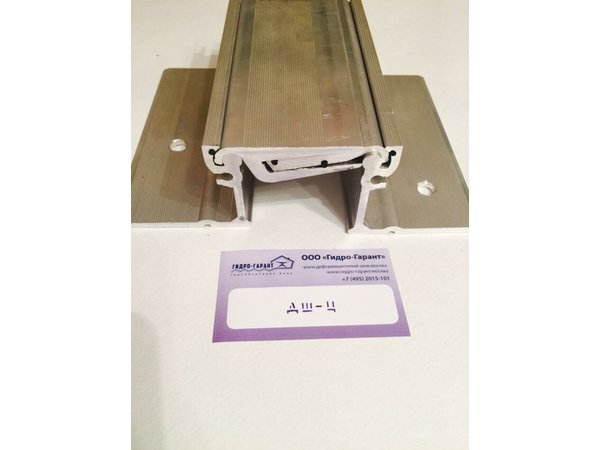

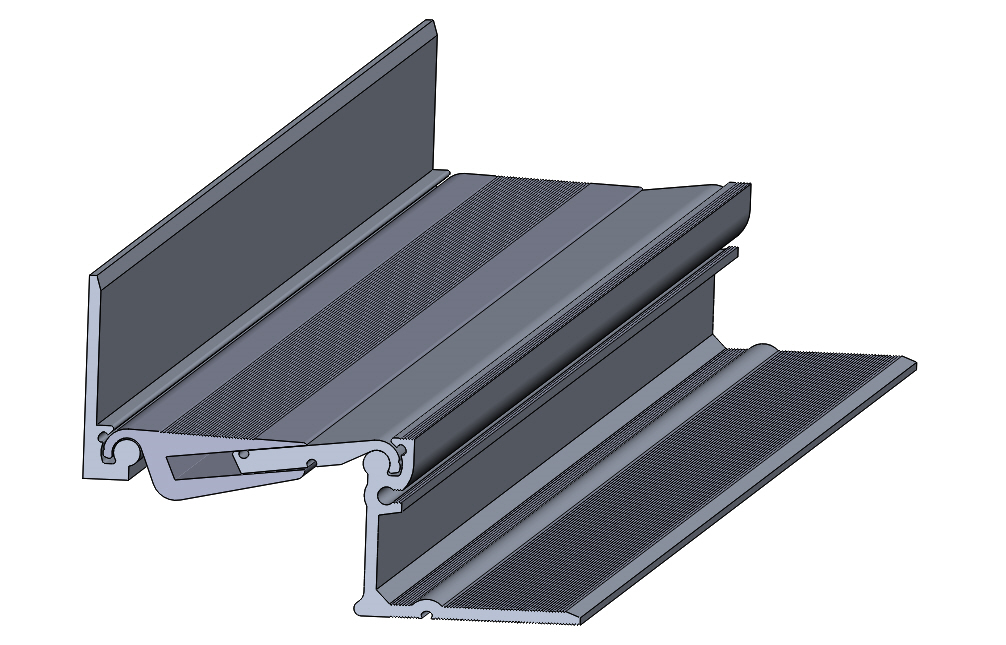

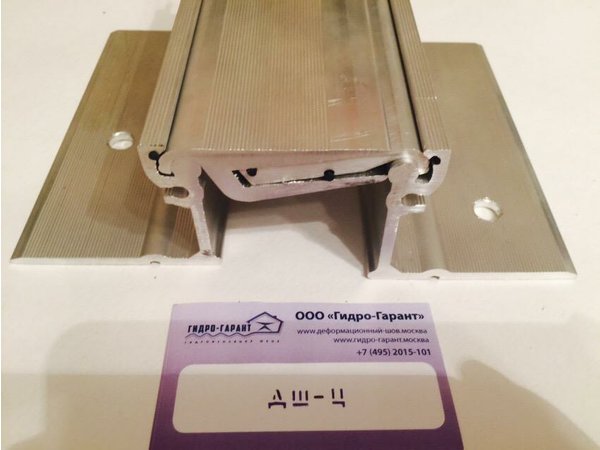

Общий вид шва ДШ-Ц: Алюминиевый цельнометаллический с нагрузкой на шов до 30 т

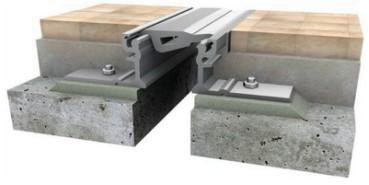

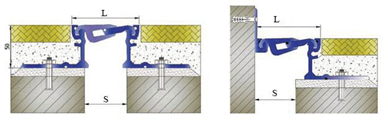

Монтажная схема деформационного шва ДШ-Ц
Хранение
Изделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м
| Тип шва | Размеры, мм | Перемещения, мм | ||||
| S | L | Сжатие | Растяжение | Сдвиг вертикально | Нагрузка | |
| ДШ-Ц-50/Н ДШ-Ц-50/Н у | 50 | 77 | 20 | 20 | 2 | Транспорт до 30т Погрузчик до 6,5т |
| ДШ-Ц-80/Н ДШ-Ц-80/Н у | 100 | 130 | 20 | 20 | 2 | Транспорт до 30т Погрузчик до 6,5т |
Деформационные швы для пола ДШ-Ц с нагрузкой до 300 кН, негорючие

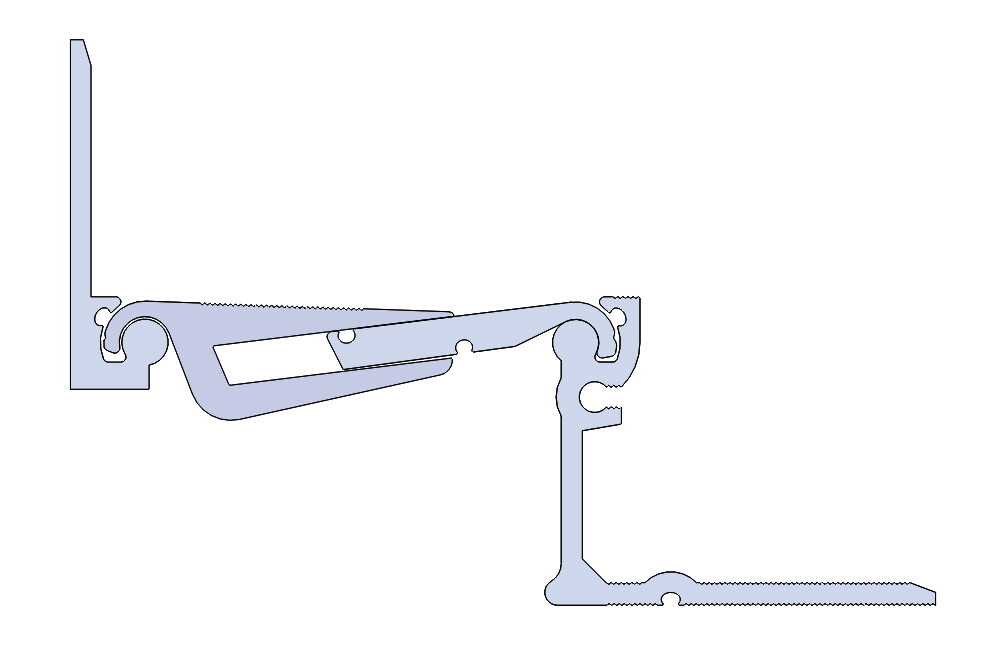

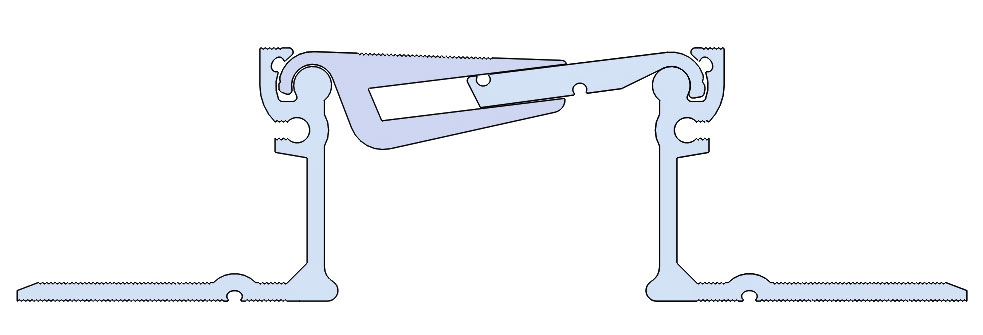

| ДШ-Ц (для сооружений с нагрузкой до 300 кН) | Схема шва | ДШ-Ц (для сооружений с нагрузкой до 300 кН) | Схема шва |
| ДШ-Ц − 50 / 40 |  | ДШ-Ц − 50 / 40 угловой |  |
| ДШ-Ц − 80 / 40 | ДШ-Ц − 80 / 40 угловой | ||
| ДШ-Ц − 50 / 60 |  | ДШ-Ц − 50 / 60 угловой |  |
| ДШ-Ц − 80 / 60 | ДШ-Ц − 80 / 60 угловой |
Документация
- ТУ 5775-001-18023964-2013 «Изделия из эластомерных материалов ГидроКонтур»
- Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
- Экспертное заключение о соответствии продукции единым санитарно- эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
- Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
- Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»
Информация по шву в файле pdf
Информация по шву в файле dwg
Деформационные швы для пола ДШ-Ц с нагрузкой до 300 кН, негорючие, ТМ ГидроКонтур®
- Усиленная конструкция профиля
- Негорючий
- Для высоких нагрузок до 300 кН
- Работает во всех направлениях
| ДШ-Ц (для сооружений с нагрузкой до 300 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Ц - 60/0 |  | по запросу |
| ДШ-Ц - 100/0 | по запросу | |
| ДШ-Ц - 40/40 |  | по запросу |
| ДШ-Ц - 80/40 | по запросу | |
| ДШ-Ц - 40/60 |  | по запросу |
| ДШ-Ц - 80/60 | по запросу | |
| ДШ-Ц - 40/80 | по запросу | |
| ДШ-Ц - 80/80 | по запросу |
| ДШ-Ц (для сооружений с нагрузкой до 300 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-Ц - 60/0 угловой |  | по запросу |
| ДШ-Ц - 100/0 угловой | по запросу | |
| ДШ-Ц - 40/40 угловой |  | по запросу |
| ДШ-Ц - 80/40 угловой | по запросу | |
| ДШ-Ц - 40/60 угловой |  | по запросу |
| ДШ-Ц - 80/60 угловой | по запросу | |
| ДШ-Ц - 40/80 угловой | по запросу | |
| ДШ-Ц - 80/80 угловой | по запросу |
