Деформационный шов типа ДШ-АН
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 30 кН.
Данный профиль подходит для помещений с высокой проходимостью людей, погрузчиков и другой техники. Предназначен для швов шириной до 50мм. Компенсирует сдвиг в трех направлениях до 16 (±8) мм. Подходит под все виды покрытий. Шов полностью алюминиевый, группа горючести – НГ. Имеет привлекательный внешний вид и нескользящую поверхность. По запросу конструкция поставляется с паронепроницаемым барьером.
Описание
Конструктивно деформационный шов состоит из алюминиевых направляющих, которые вставляются друг в друга. Дополнительно можно приобретать шов совместно с паронепроницаемым барьером. Швы не требуют проведения профилактических работ и устойчивы к старению.

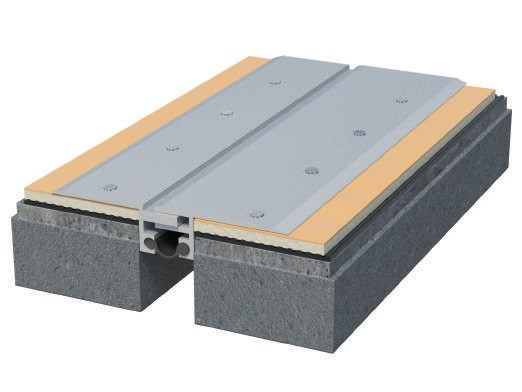

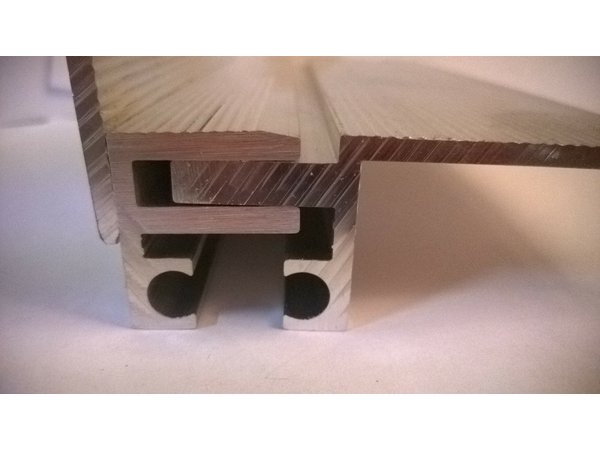

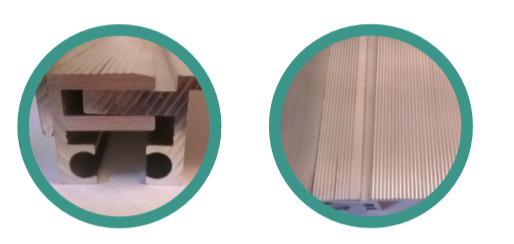

Вид шва ДШ-АН

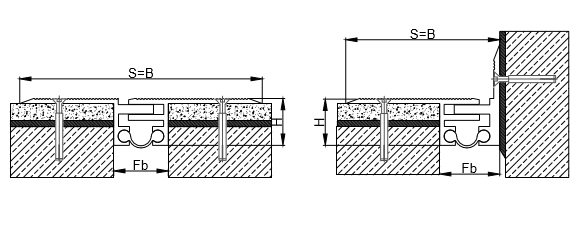

Монтажные схемы
Варианты швов ДШ-АН

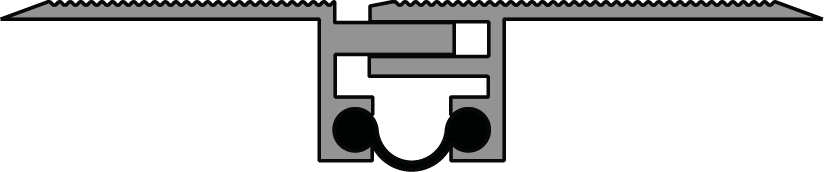

 | ДШ-АН -30/0 |
| ДШ-АН -50/0 | |

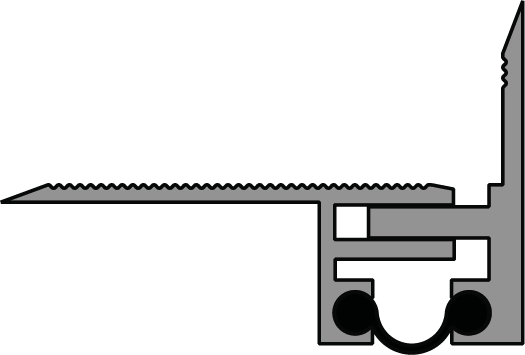

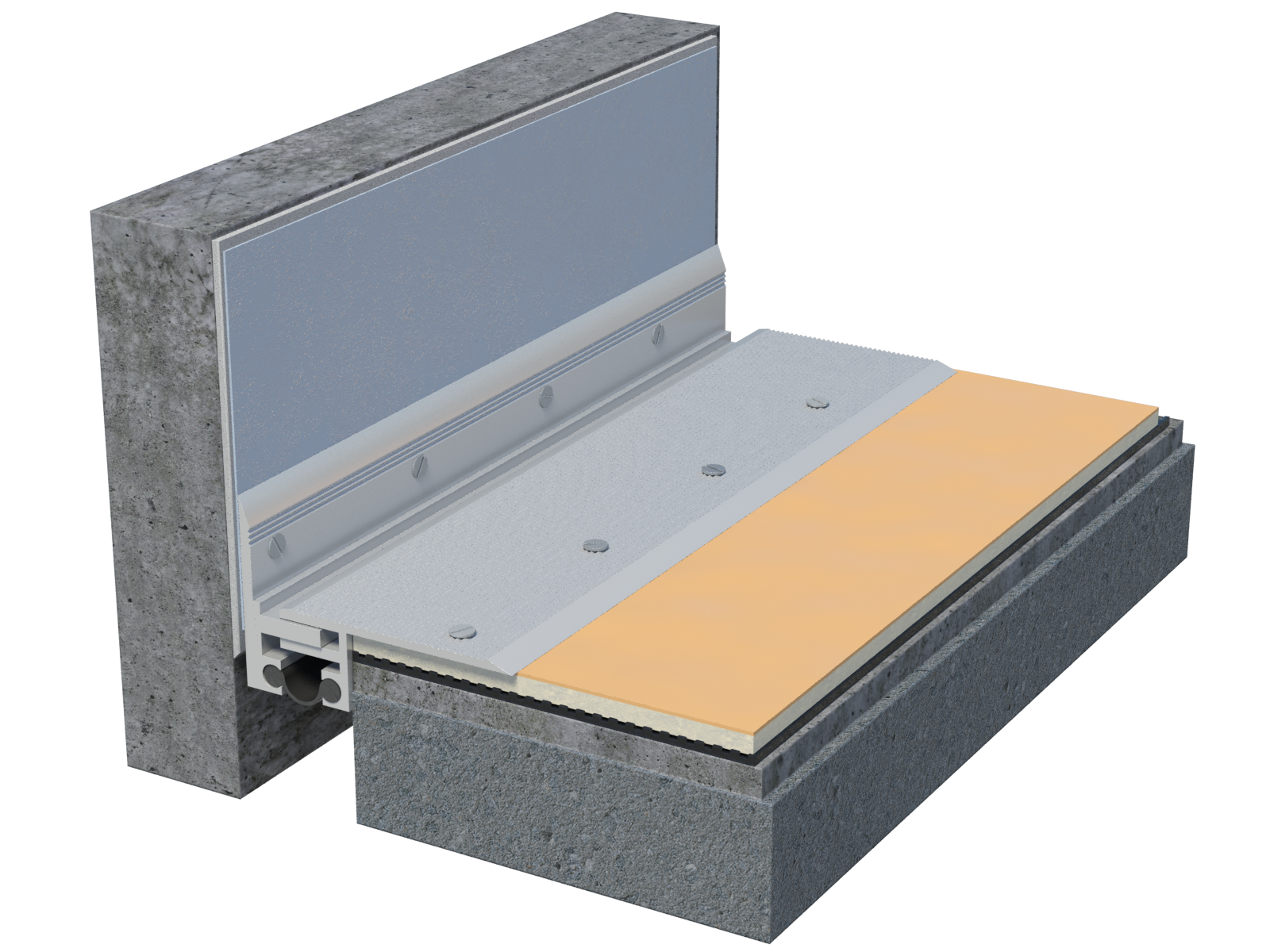

 | ДШ-АН -30/0 угловой |
| ДШ-АН -50/0 угловой |
Размеры и технические характеристики шва ДШ-АН
| Тип профиля | Размеры, мм | Перемещения, мм | Нагрузка | |||
| А - шов | В-видимая ширина | Ширина монт. ножки | Cжатие | Растяжение | ||
| ДШ-АН-30/0 | 35 | 155 | 63 | 8 | 8 | 30 |
| ДШ-АН-50/0 | 50 | 170 | 63 | 8 | 8 | 30 |

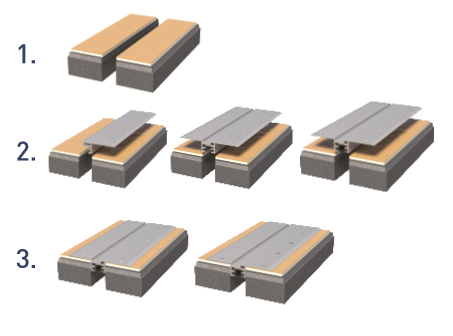

Инструкция по сборке деформационного шва ДШ-АН
Для сборки конструкции необходимо:
1) Подготовить поверхность для механического крепления ножек – обеспылить, обезжирить. Подготовить инструмент и крепеж – дюбель-гвоздь.
2) Собираем конструкцию шва так, чтобы лапки входили друг в друга на 50%, чтобы шов мог работать на растяжение-сжатие. Если шов с паробарьером, то вставляем паробарьер в специальные пазы ножек.
3) Пазы (сверление с фрезерованием) под крепеж нужно сделать до установки шва самим или заказать заранее у фирмы-производителя. Собранный шов устанавливаем и крепим к финишному покрытию пола с помощью дюбель-гвоздей, шаг 20-30см.
Алюминиевые деформационные швы ДШ-АН для пола негорючие с нагрузкой до 30 кН, ТМ ГидроКонтур®
- Накладной алюминиевый деформационный профиль на шов 30мм
- Имеет паробарьер для защиты от конденсата
- Ребристая поверхность защищает от скольжения
| ДШ-AН (негорючий для сооружений с нагрузкой до 30 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AН - 30/0 |  | по запросу |
| ДШ-AН - 50/0 |  | по запросу |
| ДШ-AН (негорючий для сооружений с нагрузкой до 30 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AН - 30/0 угловой |  | по запросу |
| ДШ-AН - 50/0 угловой |  | по запросу |
