Деформационный шов типа ДШ-АЛ

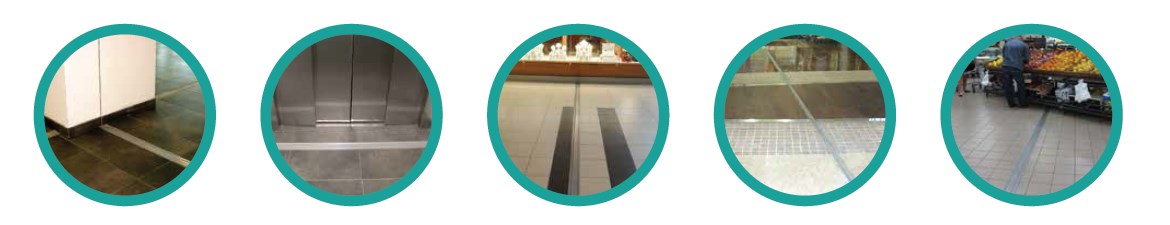

Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН, Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-АЛ необходимо применять гидроизоляционные материалы: гидрошпонки ГидроКонтур типа РЕМ с мастикой или ленточным герметиком типа Герлен, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов (система Монофлекс) и гернитового шнура ГОСТ 19177-81 в качестве компенсатора.
Описание
Конструктивно деформационный шов ДШ-АЛ состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу.Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людей).

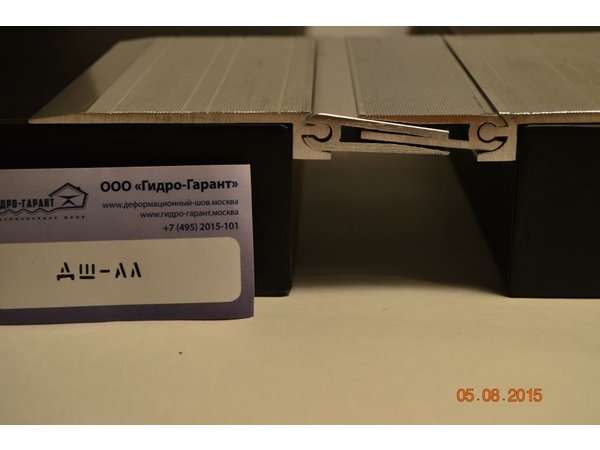

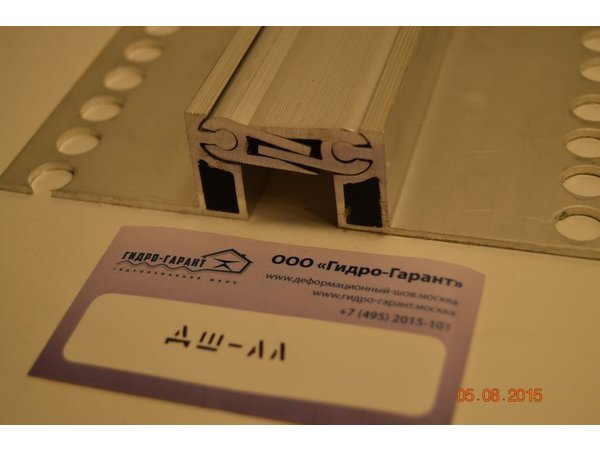

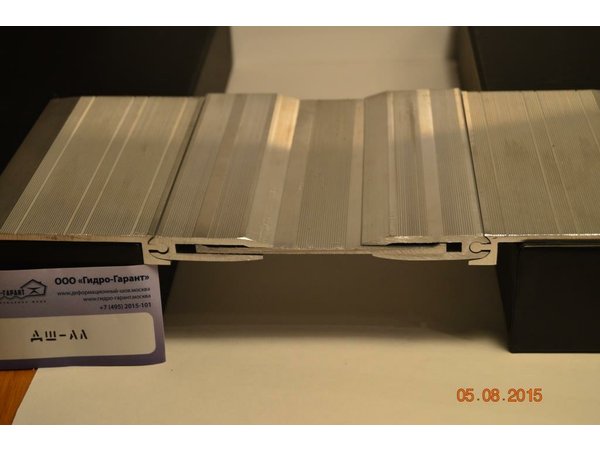

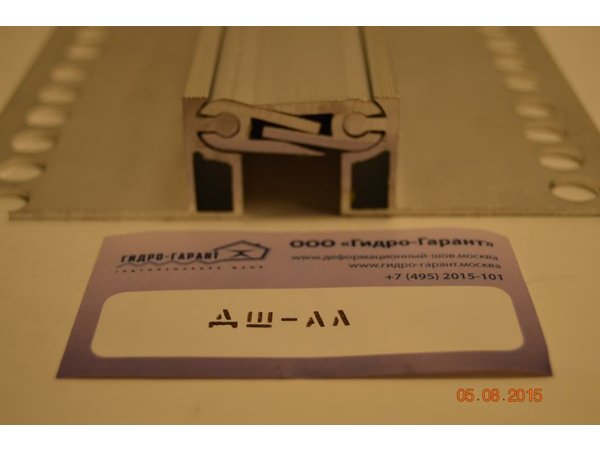

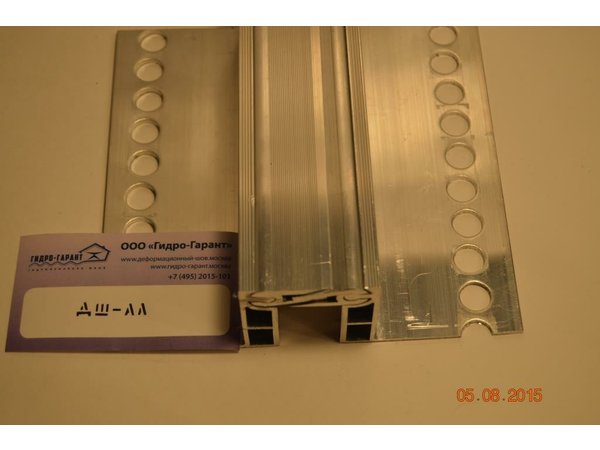

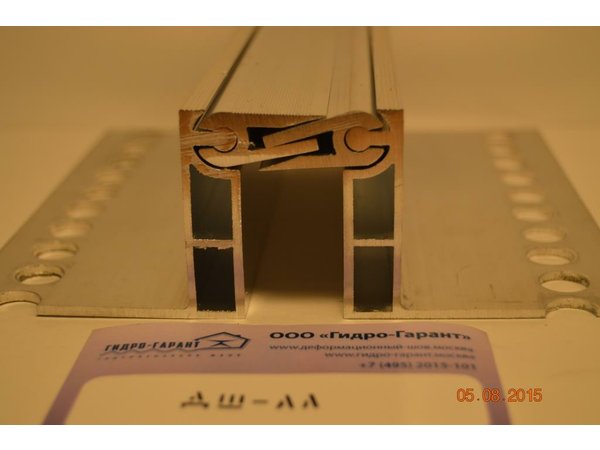

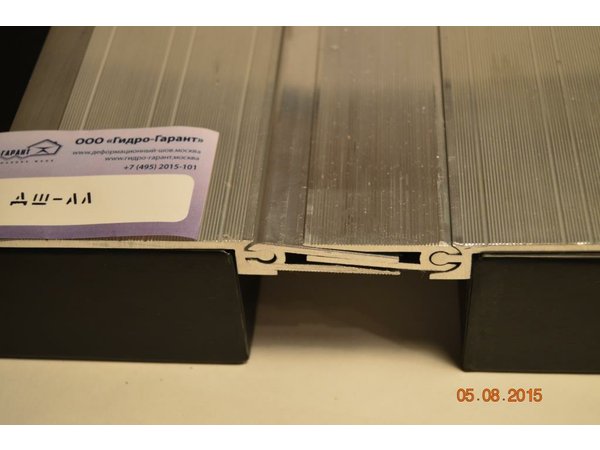

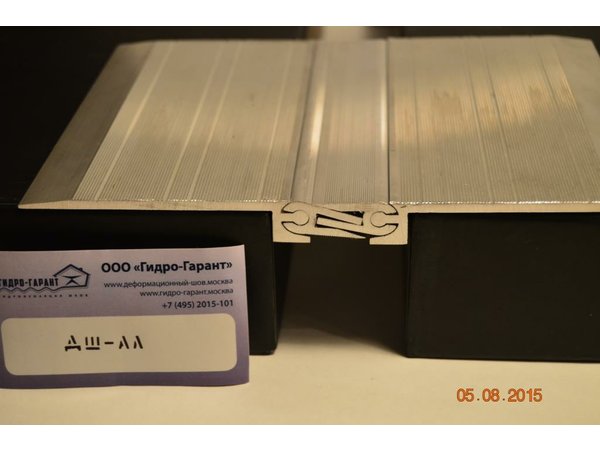

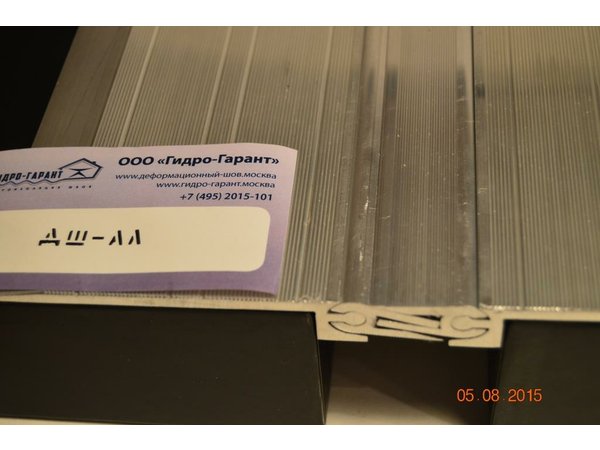

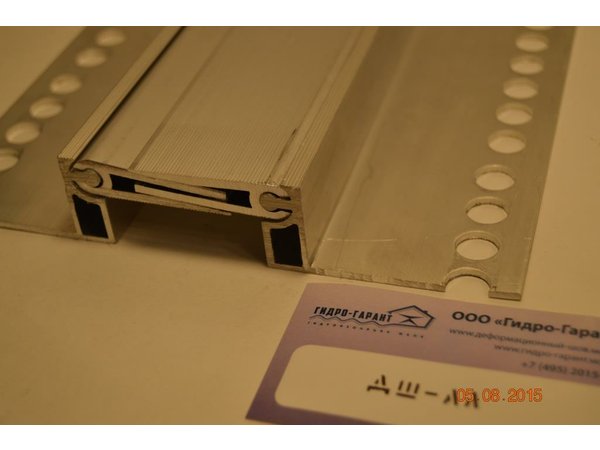

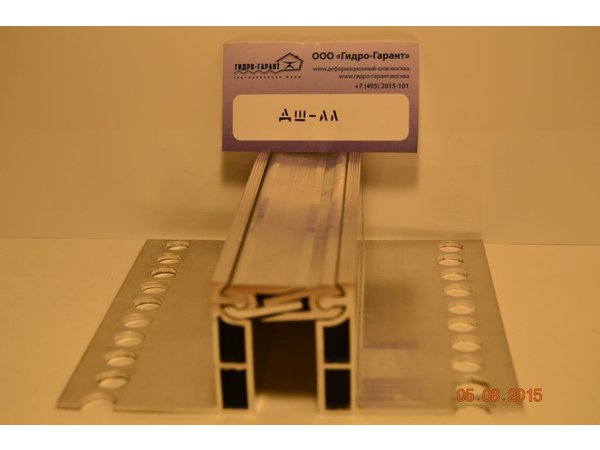

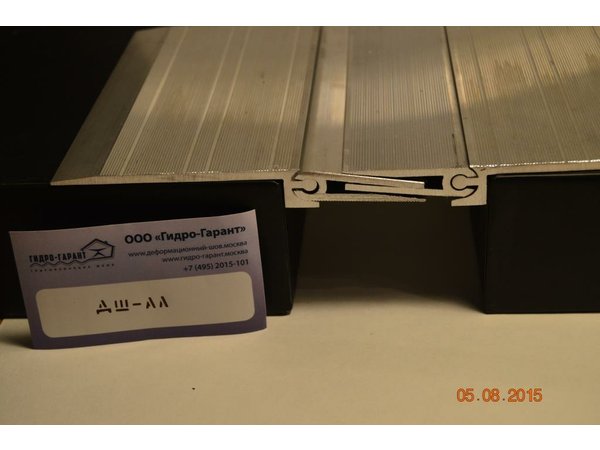

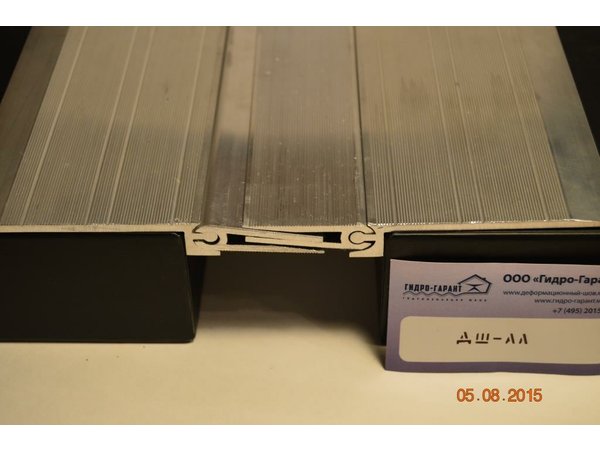

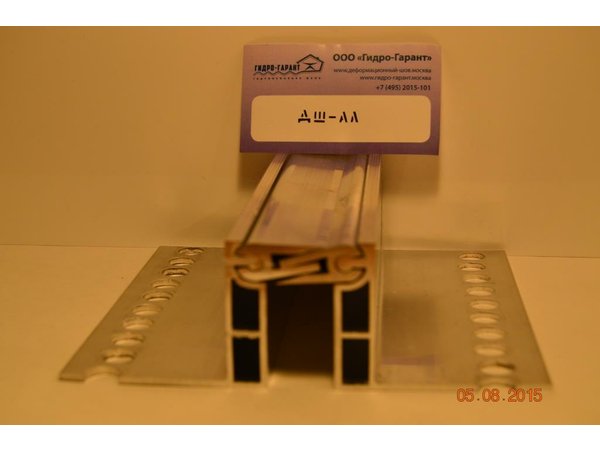

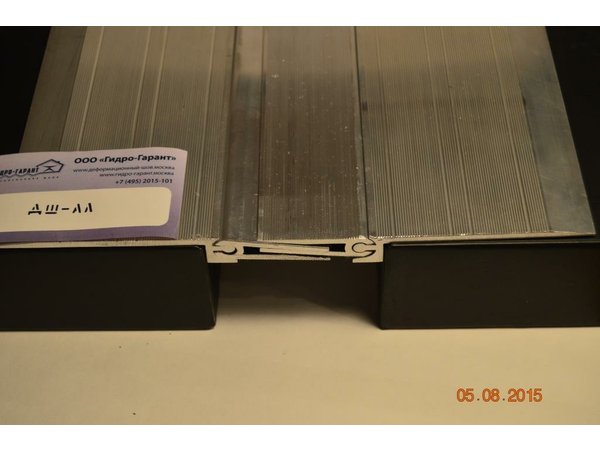

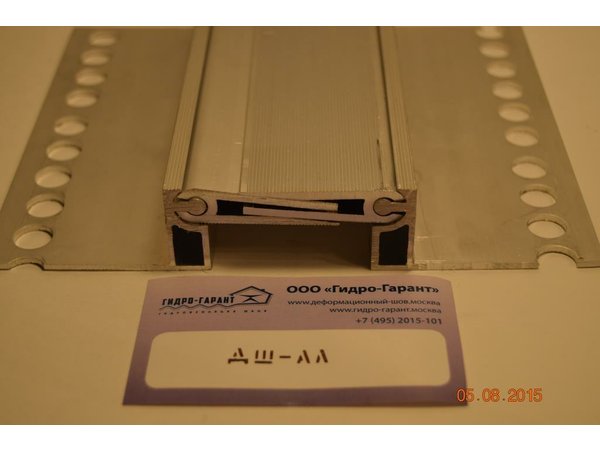

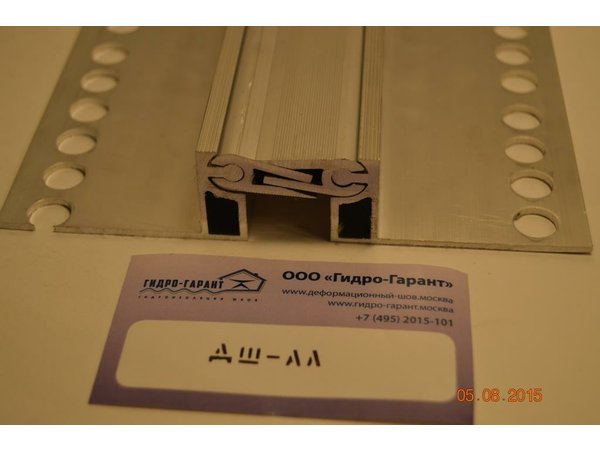

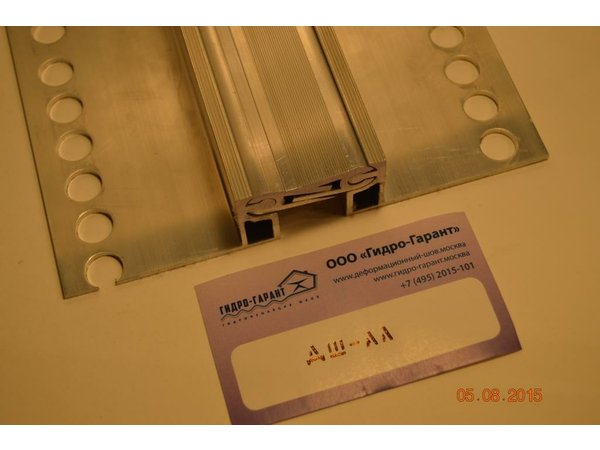

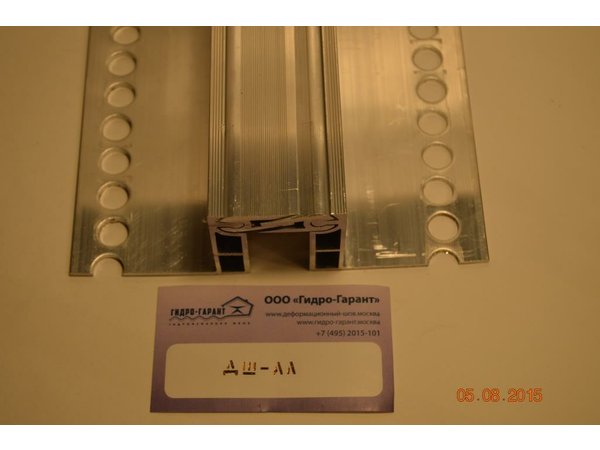

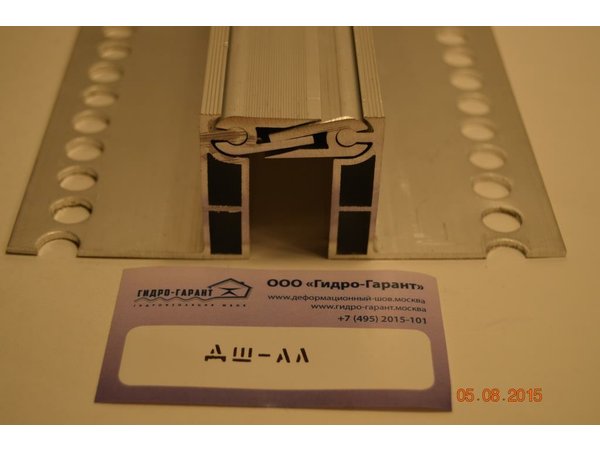

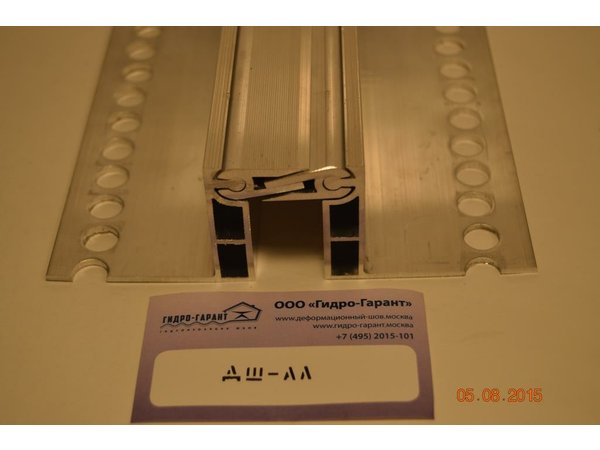

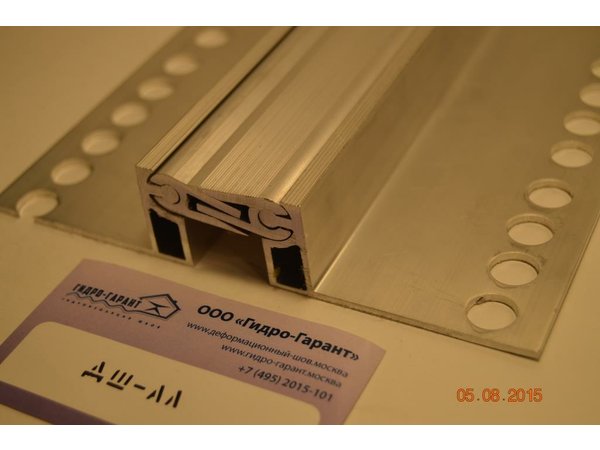

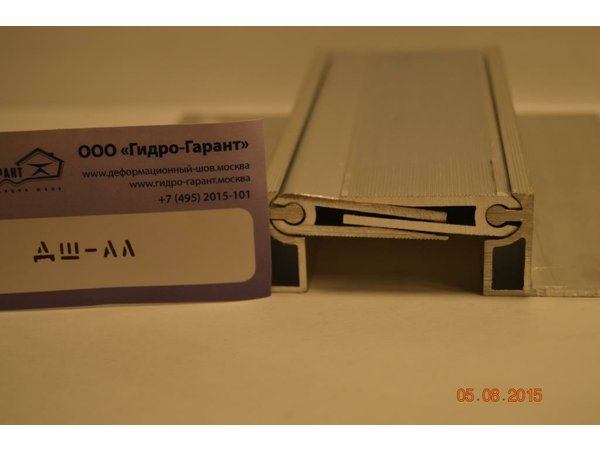

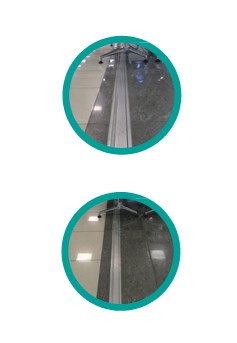

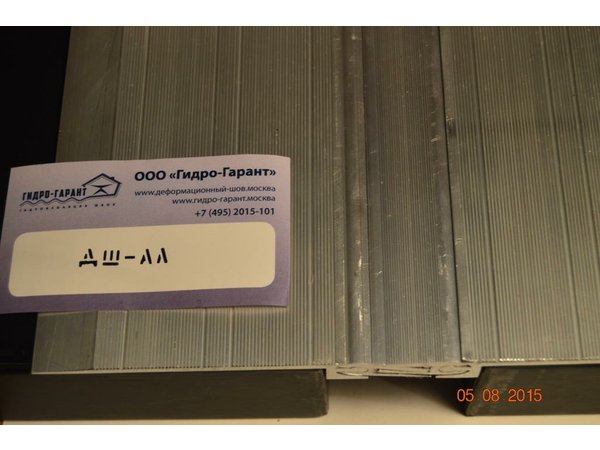

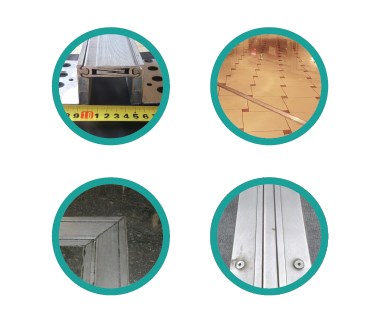

Общий вид шва ДШ-АЛ

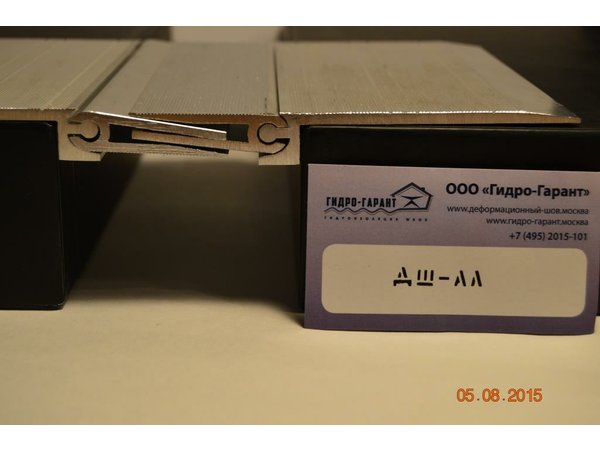

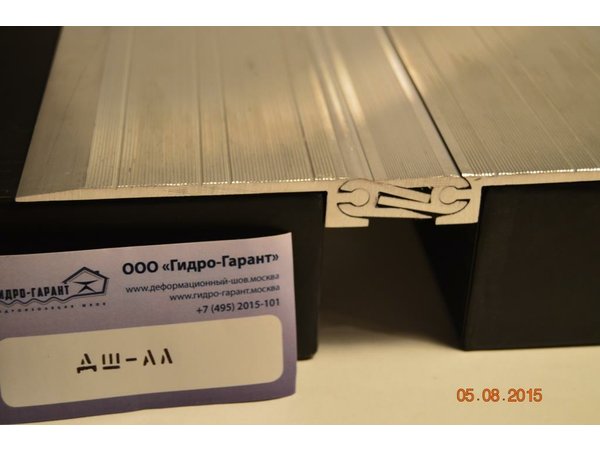

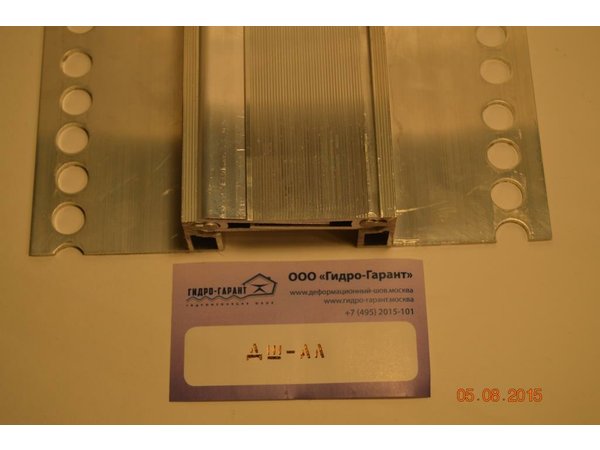

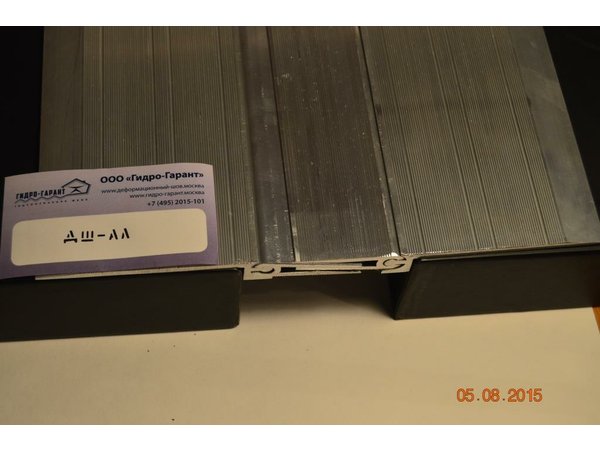

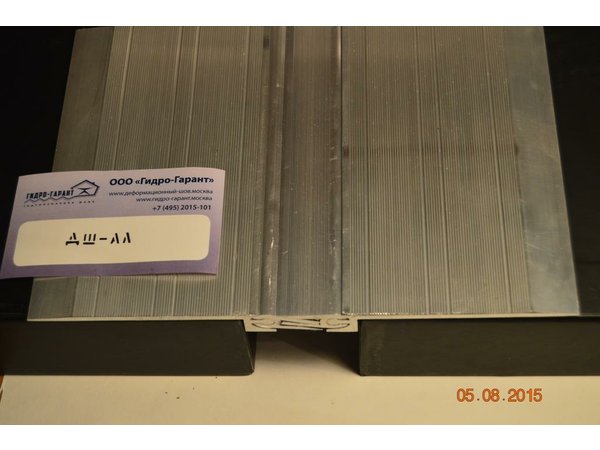

Общий вид шва ДШ-АЛ

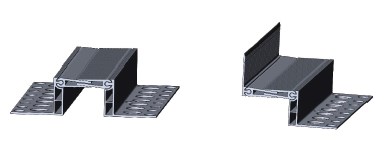

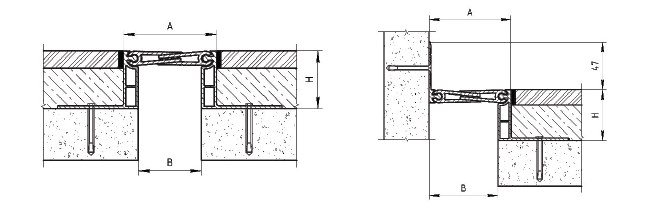

Монтажные схемы деформационных швов ДШ-АЛ, прямые и угловые

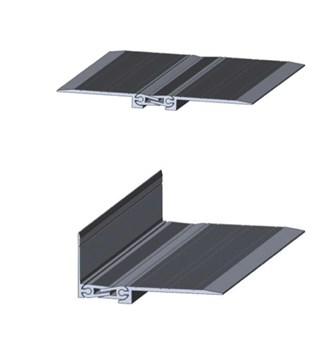

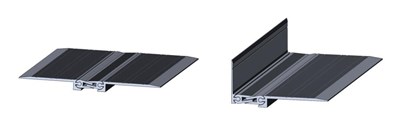

Накладные конструкции деформационных швов ДШ-АЛ, прямые и угловые

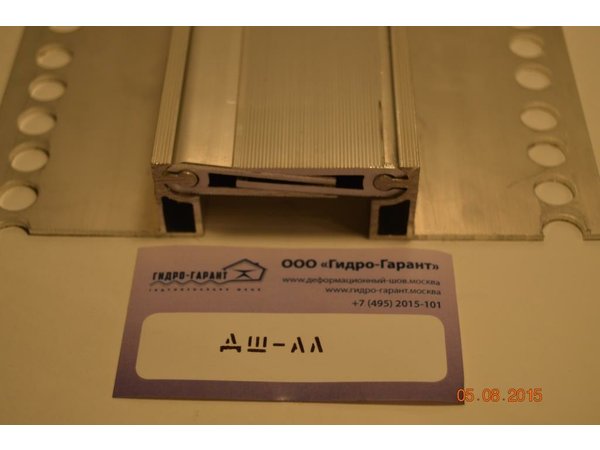

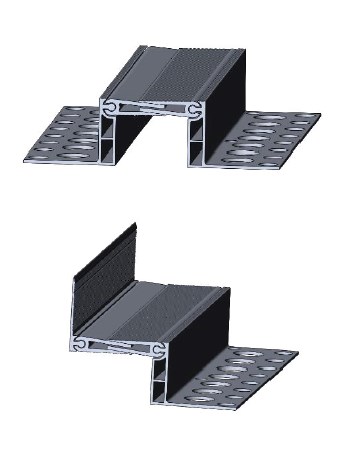

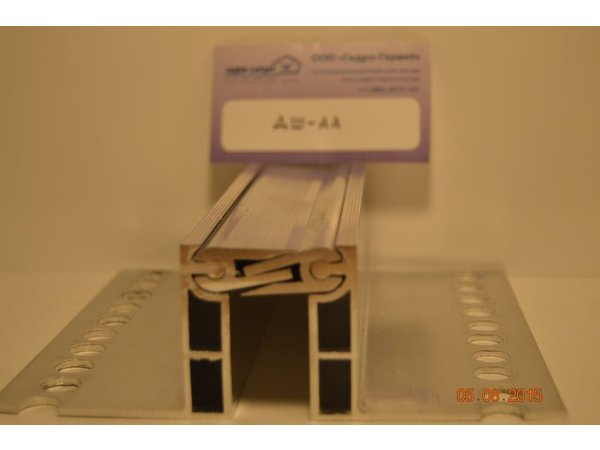

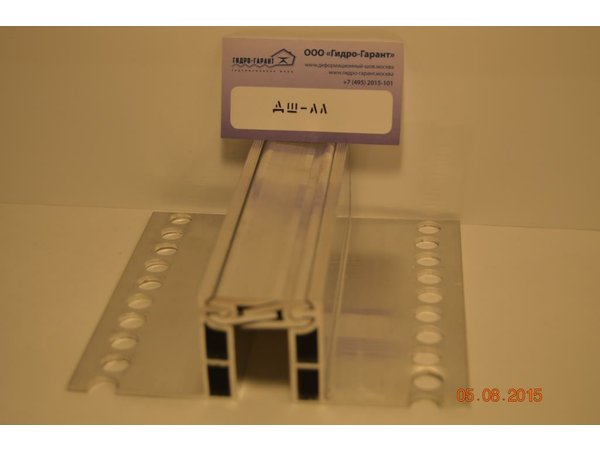

Закладные конструкции деформационных швов ДШ-АЛ на высоту 30мм,прямые и угловые.

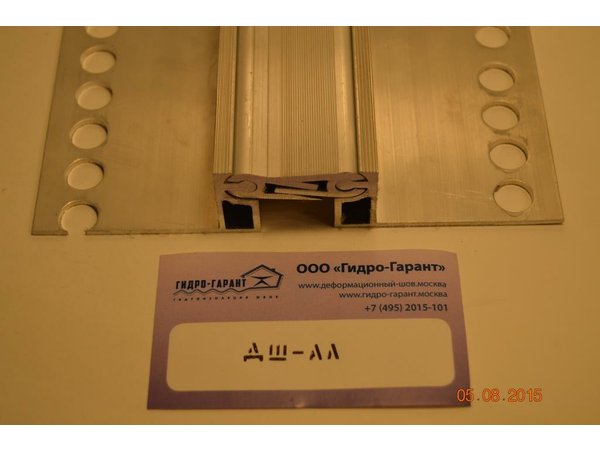

Закладные конструкции деформационных швов ДШ-АЛ на высоту 30мм, прямые и угловые. Монтажные схемы

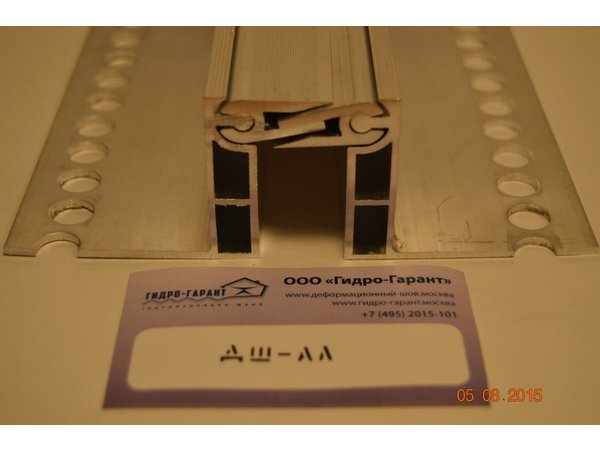

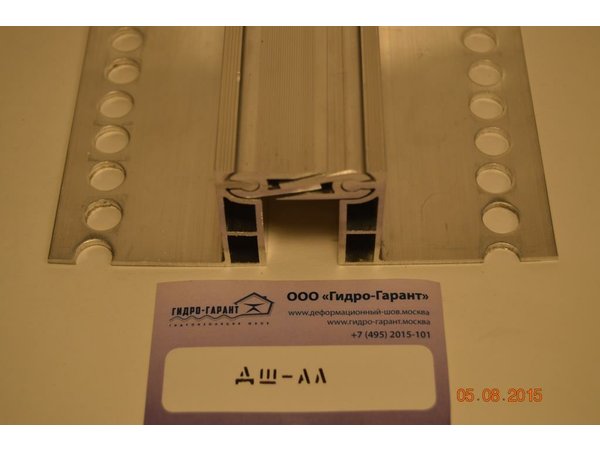

Закладные конструкции деформационных швов ДШ-АЛ на высоту 50мм, прямые и угловые. Монтажные схемы

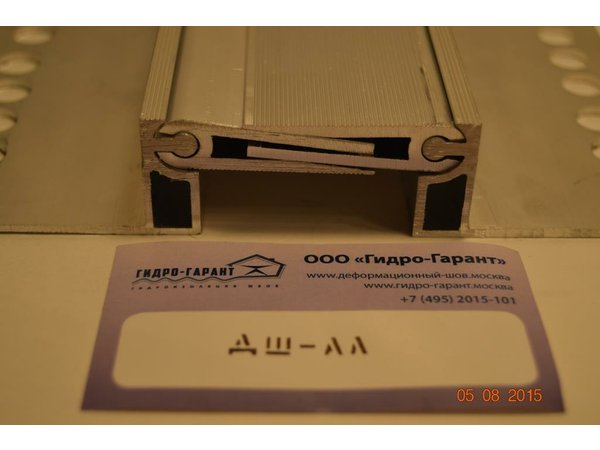

Закладные конструкции деформационных швов ДШ-АЛ на высоту 50мм, прямые и угловые.
Алюминиевые деформационные швы ДШ-АЛ с нагрузкой до 50 кН ГидроКонтур®
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва |

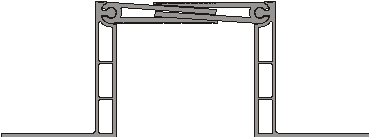

| ДШ-AЛ − 50 / 0 |  |
| ДШ-AЛ − 80 / 0 |  |
| ДШ-AЛ − 110 /0 |  |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва |
| ДШ-AЛ − 50 / 0 угловой |  |
| ДШ-AЛ − 80 / 0 угловой | |
| ДШ-AЛ − 110 /0 угловой |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва |

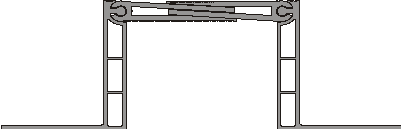

| ДШ-AЛ − 25 / 30 |  |
| ДШ-AЛ − 55 / 30 |  |
| ДШ-AЛ − 85 / 30 |  |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва |
| ДШ-AЛ − 35 / 30 угловой |  |
| ДШ-AЛ − 65 / 30 угловой | |
| ДШ-AЛ − 95 / 30 угловой |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва |
| ДШ-AЛ − 25 / 50 |  |
| ДШ-AЛ − 55 / 50 |  |
| ДШ-AЛ − 85 / 50 |  |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва |
| ДШ-AЛ − 35 / 50 угловой |  |
| ДШ-AЛ − 65 / 50 угловой | |
| ДШ-AЛ − 95 / 50 угловой |

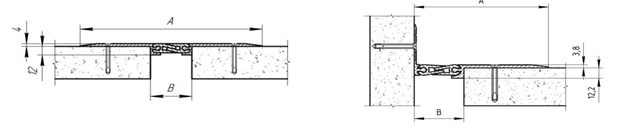

Размеры и допустимые перемещения накладных деформационных швов ДШ-АЛ
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | A | Сжатие | Растяжение | Сдвиг вертикально | |
| ДШ-АЛ-50/0 | 50 | 220 | 5 | 5 | 10 |
| ДШ-АЛ-80/0 | 80 | 250 | 13 | 11 | 10 |
| ДШ-АЛ-110/0 | 110 | 280 | 22 | 20 | 10 |
| ДШ-АЛ-50/0 УГЛ | 50 | 135 | 5 | 5 | 10 |
| ДШ-АЛ-80/0 УГЛ | 80 | 165 | 13 | 11 | 10 |
| ДШ-АЛ-110/0 УГЛ | 110 | 195 | 22 | 20 | 10 |
Размеры и допустимые перемещения закладных деформационных швов ДШ-АЛ, высота 30мм
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | A | Сжатие | Растяжение | Сдвиг вертикально | |
| ДШ-АЛ-25/30 | 25 | 50 | 5 | 5 | 10 |
| ДШ-АЛ-55/30 | 55 | 80 | 13 | 11 | 10 |
| ДШ-АЛ-85/30 | 85 | 110 | 22 | 20 | 10 |
| ДШ-АЛ-25/30 УГЛ | 38 | 50 | 5 | 5 | 10 |
| ДШ-АЛ-55/30 УГЛ | 68 | 80 | 13 | 11 | 10 |
| ДШ-АЛ-85/30 УГЛ | 98 | 110 | 22 | 20 | 10 |
Размеры и допустимые перемещения закладных деформационных швов ДШ-АЛ, высота 50мм
| Тип шва | Размеры, мм | Перемещения, мм | |||
| В | A | Сжатие | Растяжение | Сдвиг вертикально | |
| ДШ-АЛ-25/50 | 25 | 50 | 5 | 5 | 10 |
| ДШ-АЛ-55/50 | 55 | 80 | 13 | 11 | 10 |
| ДШ-АЛ-85/50 | 85 | 110 | 22 | 20 | 10 |
| ДШ-АЛ-25/50 УГЛ | 38 | 50 | 5 | 5 | 10 |
| ДШ-АЛ-55/50 УГЛ | 68 | 80 | 13 | 11 | 10 |
| ДШ-АЛ-85/50 УГЛ | 98 | 110 | 22 | 20 | 10 |

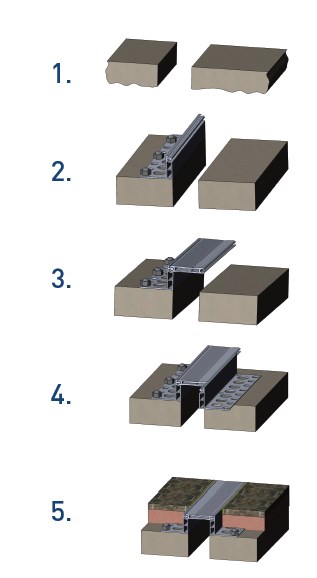

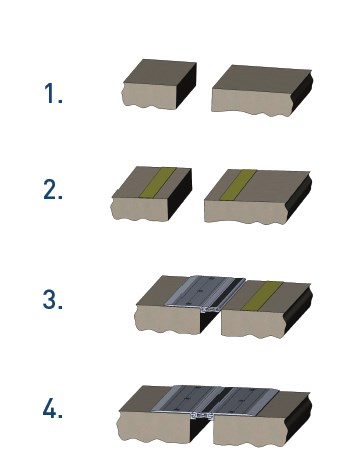

Инструкция по сборке накладной конструкции компенсационного шва ДШ-АЛ
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
1) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм.
3) Первой устанавливается боковая планка шва ДШ-АЛ и крепится механически к поверхности пола. В нее вставляются планки компенсатора.
4) Вторая боковая планка деформационного шва вставляется в планку компенсатора и механически крепится к поверхности пола.
Инструкция по сборке закладной конструкции компенсационного профиля ДШ-АЛ
1) Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.) Поверхность пола вокруг шва обеспылить и обезжирить.
2) Механически с помощью дюбелей крепится боковая планка-ножка с шагом 20-30 см.
3) В боковую планку-ножку компенсационного профиля вставляются планки компенсатора.
4) Вторая ножка конструкции вставляется в планки компенсатора, выравнивается и механически крепится к бетону.
5) После того, как конструкция деформационного профиля ДШ-АЛ будет полностью смонтирована, производится заливка бетона, оставляя выше место для плиточного клея и плитки или топинга. При монтаже верхнего слоя пола нужно учесть место 2-3 мм вокруг 5. профиля для герметика. Герметик необходим для того, чтобы избежать сколов края отделки пола при сопряжении их с металлом.
Алюминиевые деформационные швы ДШ-АЛ для пола негорючие с нагрузкой до 50 кН, ТМ ГидроКонтур®
- Алюминиевый деформационный профиль на швы до 80мм
- Накладные и закладные конструкции швов
- Группа горючести НГ, широкий спектр применения
- Ребристая поверхность защищает от скольжения
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 50/0 |  | по запросу |
| ДШ-AЛ - 80/0 |  | по запросу |
| ДШ-AЛ - 110/0 |  | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 50/0 угловой |  | по запросу |
| ДШ-AЛ - 80/0 угловой | по запросу | |
| ДШ-AЛ - 110/0 угловой | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 25/15 |  | по запросу |
| ДШ-AЛ - 55/15 |  | по запросу |
| ДШ-AЛ - 85/15 |  | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 35/15 угловой |  | по запросу |
| ДШ-AЛ - 65/15 угловой | по запросу | |
| ДШ-AЛ - 95/15 угловой | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 25/30 |  | по запросу |
| ДШ-AЛ - 55/30 |  | по запросу |
| ДШ-AЛ - 85/30 |  | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 35/30 угловой |  | по запросу |
| ДШ-AЛ - 65/30 угловой | по запросу | |
| ДШ-AЛ - 95/30 угловой | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 25/50 |  | по запросу |
| ДШ-AЛ - 55/50 |  | по запросу |
| ДШ-AЛ - 85/50 |  | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 35/50 угловой |  | по запросу |
| ДШ-AЛ - 65/50 угловой | по запросу | |
| ДШ-AЛ - 95/50 угловой | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 25/75 |  | по запросу |
| ДШ-AЛ - 55/75 |  | по запросу |
| ДШ-AЛ - 85/75 |  | по запросу |
| ДШ-AЛ (негорючий для сооружений с нагрузкой до 50 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-AЛ - 35/75 угловой |  | по запросу |
| ДШ-AЛ - 65/75 угловой | по запросу | |
| ДШ-AЛ - 95/75 угловой | по запросу |
