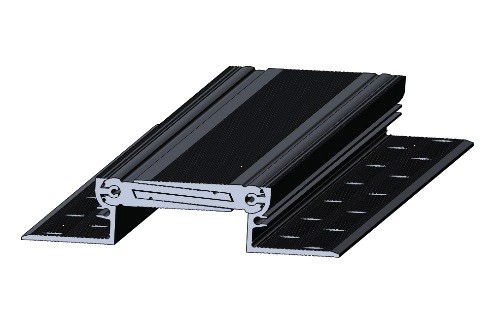

Деформационный шов типа ДШ-АЛ-У (усиленный)
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 150 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие нагрузки от техники и транспорта, а также требования по пожарной безопасности к использованию негорючих строительных материалов.
Описание
Конструктивно деформационный шов состоит из алюминиевых направляющих. В качестве компенсатора также служат алюминиевые направляющие. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из алюминия, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

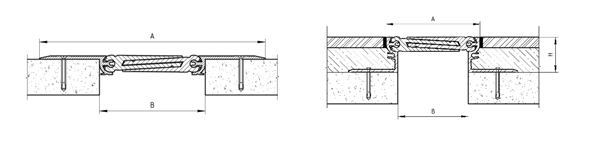

Монтажные схемы
Конструкция накладного деформационного шва ДШ-АЛ-У
Конструкция закладного деформационного шва ДШ-АЛ-У

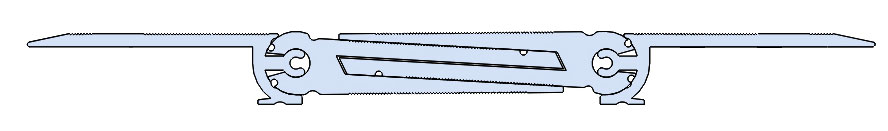

Размеры и технические характеристики шва ДШ-АЛ-У
| Тип шва | Размеры, мм | Перемещения, мм | Нагрузка | ||
| Cжатие | Растяжение | Сдвиг вертикально | |||
| ДШ-АЛ-У − 80/0 Шов –80-100мм |  | 25 | 25 | 5-7 | До 150 кН |
| ДШ-АЛ-У − 60/40 Шов –60-80мм |  | 17 | 17 | До 150 кН | |
| ДШ-АЛ-У − 60/60 Шов –60-80мм |  | 17 | 17 | 5-7 | До 150 кН |

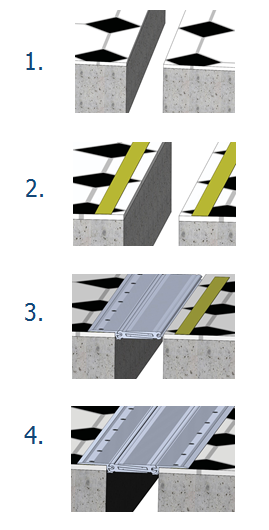

Инструкция по сборке накладного деформационного шва ДШ-АЛ-У
Для сборки конструкции необходимо:
1) Обеспылить и обезжирить поверхность бетона вокруг шва.
2) С двух сторон от шва, на финишное покрытие пола (плитка/керамогранит/мрамор/топинг) приклеиваем двухсторонний ленточный герметик типа Герлен, под планки-держатели, для защиты от протекания воды под конструкцией шва.
3) В планку-ножку вставляем компенсатор, состоящий из 2 алюминиевых направляющих согласно рисунку и крепим планку-ножку механически к поверхности пола.
4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

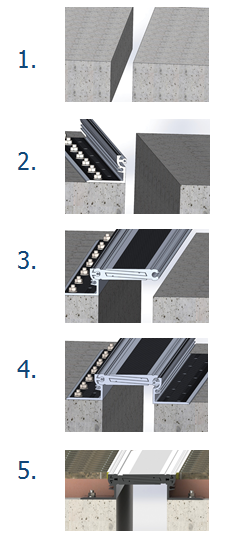

Инструкция по сборке закладного деформационного шва ДШ-АЛ-У
Для сборки конструкции необходимо:
1) Обеспылить и обезжирить поверхность бетона вокруг шва.
2) Механически крепим дюбелями по бетону планку-ножку выбранной высоты к бетонной поверхности.
3) В планку-ножку вставляем компенсатор, состоящий из 2 алюминиевых направляющих согласно рисунку.
4) С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.
5) Далее заливаем бетонное основание, учитывая высоту финишного покрытия пола, чтобы в итоге поверхность профиля вышла в одну плоскость с поверхностью пола. Обустраиваем финишное покрытие пола, оставив зазор между алюминиевым профилем и финишным покрытием пола для герметика. В самом конце заливаем герметик в зазор 2-3мм и даем ему высохнуть перед эксплуатацией профиля. Герметик нужен для защиты краев покрытия пола от сколов при сопряжении с деформационным профилем.
Алюминиевые усиленные профили ДШ-АЛ-У под высокие нагрузки до 150 кН для широких швов, ТМ ГидроКонтур®
- Усиленная конструкция профиля
- Негорючий
- Для высоких нагрузок до 150 кН
- Работает во всех направлениях
| ДШ-АЛ-У ( алюминиевый для сооружений с нагрузкой до 150 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-АЛ-У - 90/0 Шов –80-100мм |  | по запросу |
| ДШ-АЛ-У - 140/0 Шов –110-140мм | по запросу | |
| ДШ-АЛ-У - 60/50 Шов –50-70мм |  | по запросу |
| ДШ-АЛ-У - 60/80 Шов –50-70мм | по запросу | |
| ДШ-АЛ-У - 100/50 Шов –80-100мм |  | по запросу |
| ДШ-АЛ-У - 100/80 Шов –80-100мм | по запросу |
| ДШ-АЛ-У ( алюминиевый для сооружений с нагрузкой до 150 кН) | Схема шва | Цена за пог.м, руб. |
| ДШ-АЛ-У - 90/0 угловой Шов –80-100мм |  | по запросу |
| ДШ-АЛ-У - 140/0 угловой Шов –110-140мм | по запросу | |
| ДШ-АЛ-У - 60/50 угловой Шов –50-70мм |  | по запросу |
| ДШ-АЛ-У - 60/80 угловой Шов –50-70мм | по запросу | |
| ДШ-АЛ-У - 100/50 угловой Шов –80-100мм |  | по запросу |
| ДШ-АЛ-У - 100/80 угловой Шов –80-100мм | по запросу |
