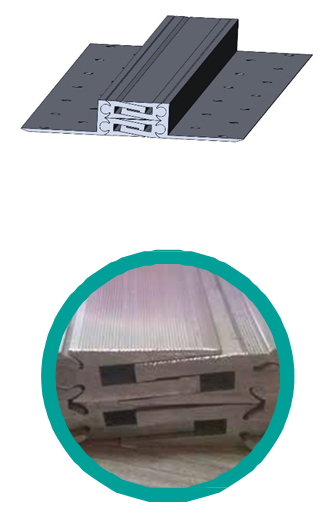

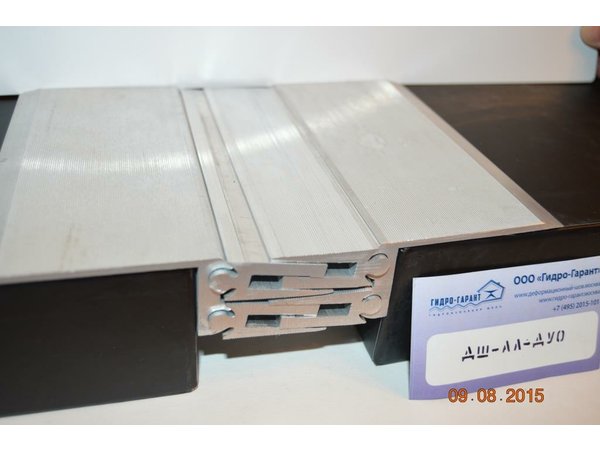

Деформационный шов типа ДШ-АЛ-ДУО
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 600 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие нагрузки от техники и транспорта, а также требования по пожарной безопасности к использованию негорючих строительных материалов.
Описание

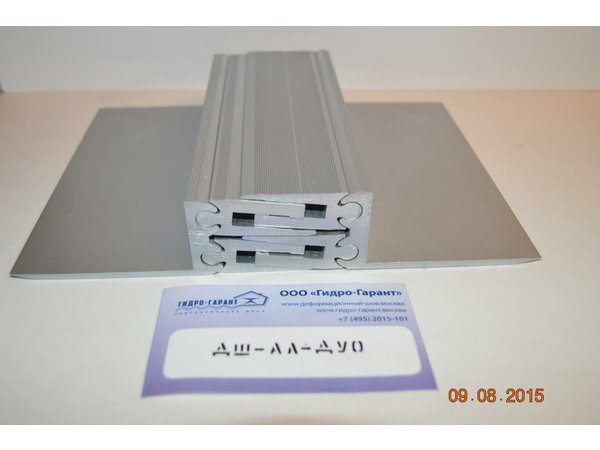

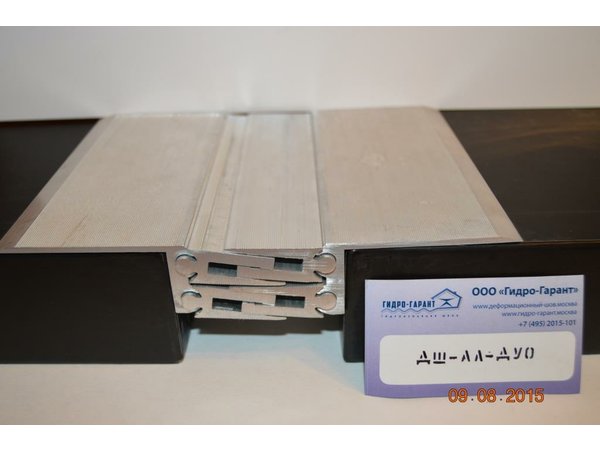

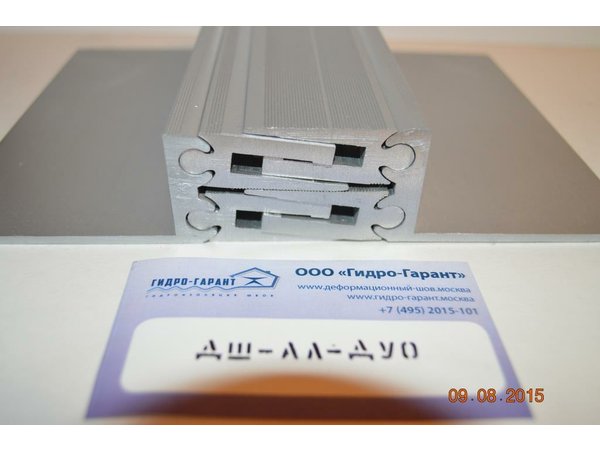

Конструктивно деформационный шов состоит из алюминиевых направляющих. В качестве компенсатора также служат алюминиевые направляющие. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из алюминия, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

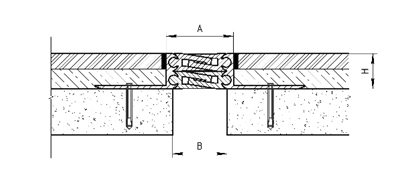

Монтажная схема.

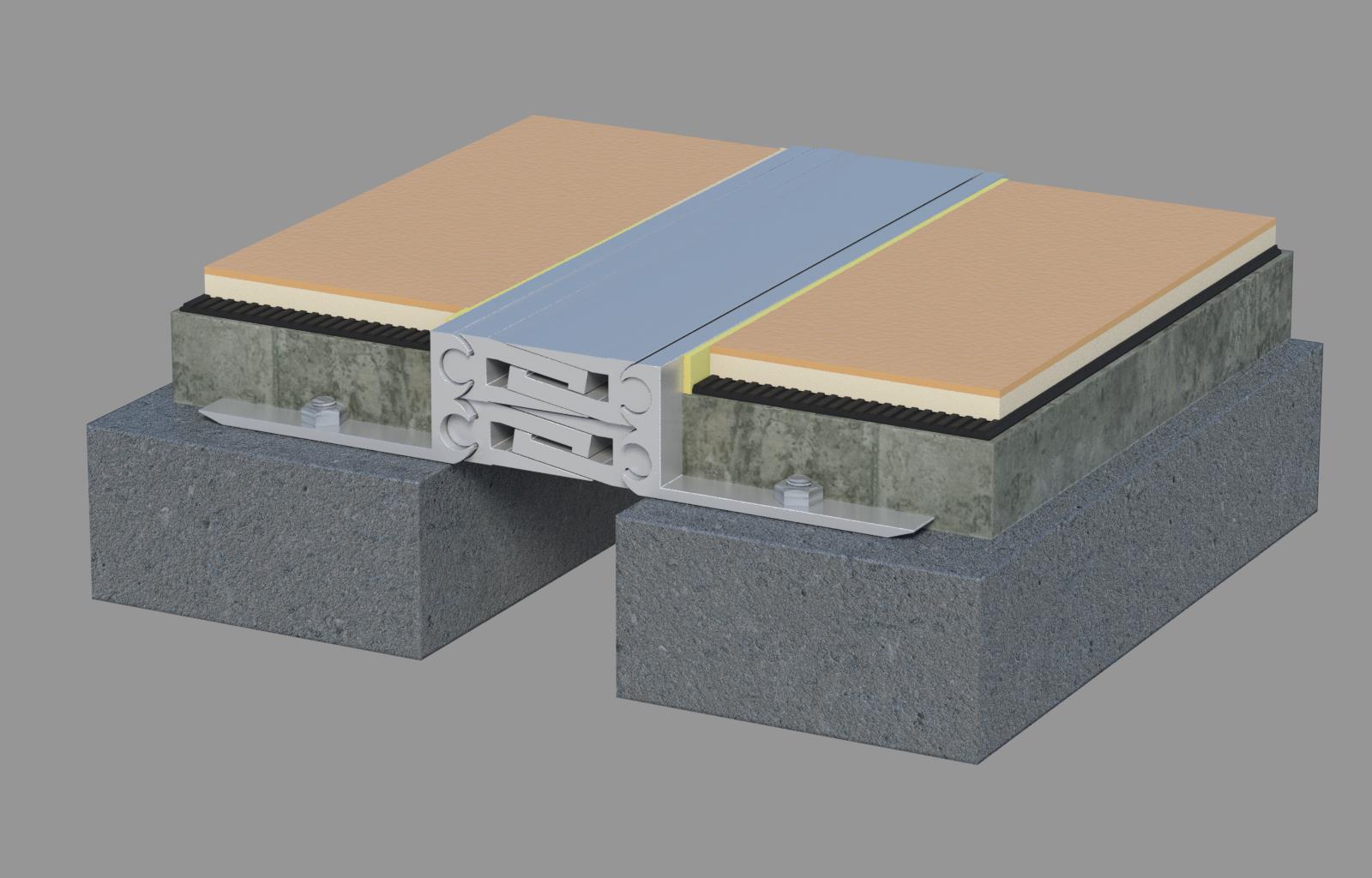

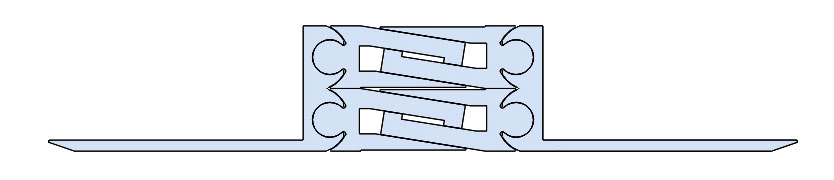

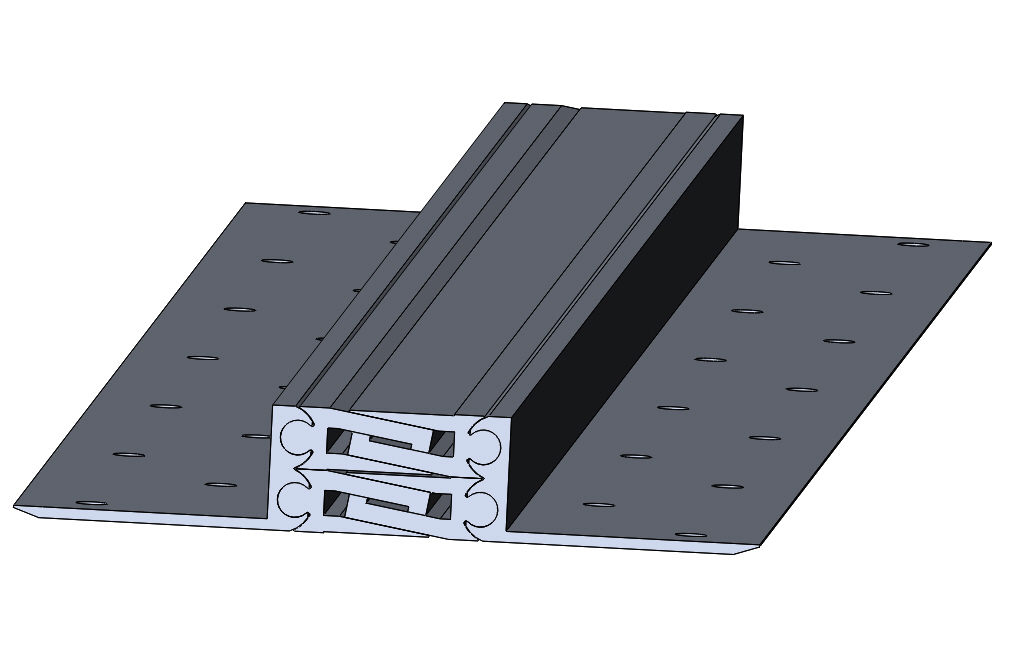

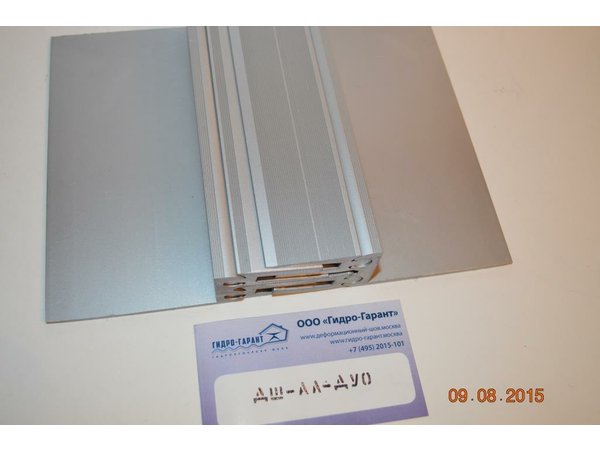

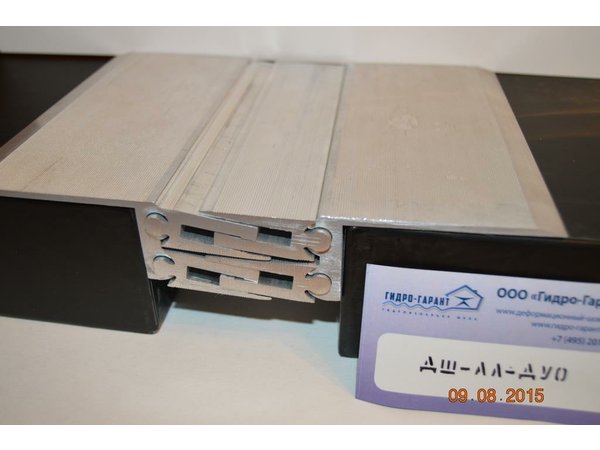

Конструкция закладного деформационного шва ДШ-АЛ-ДУО
Размеры и технические характеристики шва ДШ-АЛ-ДУО
| Тип шва | Размеры, мм | Перемещения, мм | Нагрузка | |||
| A | В | Cжатие | Растяжение | Сдвиг вертикально | ||
| ДШ-АЛ-ДУО− 50/35 Шов -50мм, Н=35мм | 65 | 50 | 7 | 7 | 7-10 | До 600 кН |
| ДШ-АЛ-ДУО− 80/35 Шов -80мм, Н=35мм | 80 | 85 | 14 | 14 | До 600 кН | |

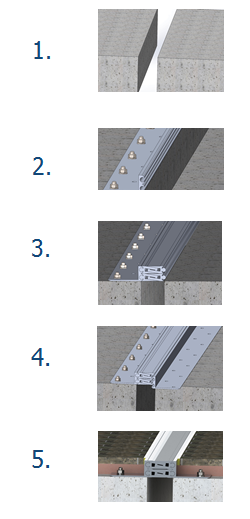

Инструкция по сборке закладного деформационного шва ДШ-АЛ-ДУО
Для сборки конструкции необходимо:
1)Обеспылить и обезжирить поверхность бетона вокруг шва.
2)Планку-ножку крепим механически к поверхности бетона с помощью дюбель-гвоздей.
3)В планку-ножку вставляем компенсатор, состоящий из 4 алюминиевых направляющих согласно рисунку.
4)С торца вставляем вторую планку-ножку в планки компенсатора.
5)Производим заливку бетонного основания с учетом высоты финишного покрытия пола. Далее обустраиваем финишное покрытие пола, оставляя зазор между конструкцией шва и полом 2-3 мм под герметик. Герметик необходим для того, чтобы защитить края плитки/керамогранита/мрамора/топинга от разрушения при сопряжении с алюминиевыми планками шва.

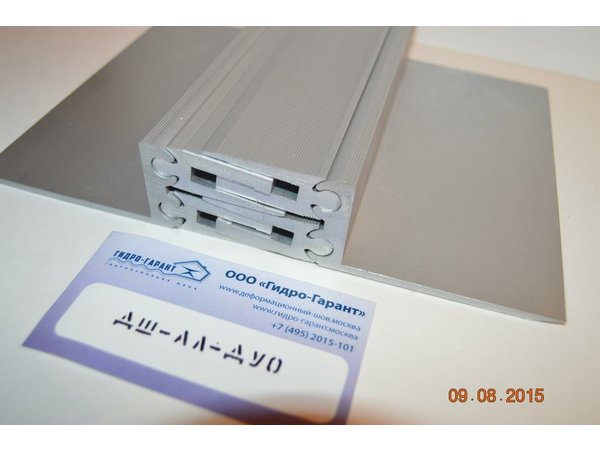

Закладные алюминиевые негорючие профили ДШ-АЛ-ДУО под высокие нагрузки до 600 кН, ТМ ГидроКонтур®
| ДШ-АЛ-ДУО деформационный алюминиевый шов с нагрузкой до 600 кН на швы от 50 до 80мм | Схема шва | Цена за пог.м, руб. |
 |  | |
| ДШ-АЛ-ДУО - 50/35 Шов -50мм |  | по запросу |
| ДШ-АЛ-ДУО - 80/35 Шов -80мм |  | по запросу |
